ARF868 Radio Modems - User guide version V1.6
Note1 : El modo Autobaud autoriza al módem a sincronizarse automáticamente, al encenderlo, con la velocidad de la comunicación serie del
equipo anfitrión, a condición de que esté configurado en 8 bits, 1 bit de stop y sin paridad.
Para activar este proceso, el equipo de control debe emitir por la comunicación serie el carácter: <U> (ver § 4.1 Comando de autodetección).
Después de la correcta ejecución del comando de autodetección, una lectura del registro S210 (ATS210 ?) devolverá el valor de velocidad UART
identificada en la tabla (valor 3 a 7). Será memorizado al reconocer el comando AT&W.
Note2 : Salvo otra demanda particular, los interruptores internos del módem (reglajes de fábrica) se cambian al modo Auto (idéntico a la posi-
ción S215 = 4).
Note3 : La velocidad UART debe elegirse tan cercana como sea posible a la velocidad Radio, a fin de limitar la utilización de la zona memoria
tampón y la activación de las señales RTC/CTS de control de flujo UART.
Ejemplo: Para una velocidad radio de 57.6 Kbps (S254 = 8), la elección de la velocidad UART 57.6 Kbps (S210 = 6) convendrá perfectamente.
Ejemplo 2: Para una velocidad UART de 9.6 Kbps (S210 = 3), la velocidad radio 9.6K bps (S254 = 3) constituye la mejor elección posible.
En caso de que no sea posible acercarse a las velocidades UART y Radio, la memoria tampón de tamaño 1024 bytes compensará las diferencias
de velocidad, en la medida en que esta diferencia no sea significativa y/o que el tamaño de los datos a transmitir sea limitado.
En todos los demás casos, solo la utilización del control de flujo UART (S216 = 1) permitirá garantizar la integridad de los datos transmitidos.
Note4 : La elección por defecto de salida manual del modo, conviene para un uso de desarrollo, en el que el usuario debe poder controlar la
salida del modo comando.
Se recomienda la programación de un timeout para un uso en explotación, a fin de permitir que el módem vuelva automáticamente al modo
comunicación en caso de que una cadena de caracteres en el flujo de datos fuera asimilada involuntariamente a una demanda de entrada en
modo comando.
Note5 : Los registros S217 y S218 se utilizan para sincronizar el comienzo de la transmisión:
• Bien con un timeout (S217)
• O bien con el número de datos en memoria tampón (S218)
El primero de los dos límites alcanzado activará el comienzo de la transmisión.
Cuando el número de bytes en la memoria tampón alcanza el umbral del registro S218 antes que el timeout del registro S217, es una activación
según los datos.
Al contrario, cuando el timeout del registro S217 llega a vencimiento antes de que los datos en la memoria tampón hayan alcanzado el umbral
del registro S218 , es una activación según el tiempo.
Obsérvese que la programación a 0 del registro S217 (sin timeout) implica forzosamente que se haya alcanzado el umbral del registro S218
para comenzar la transmisión.

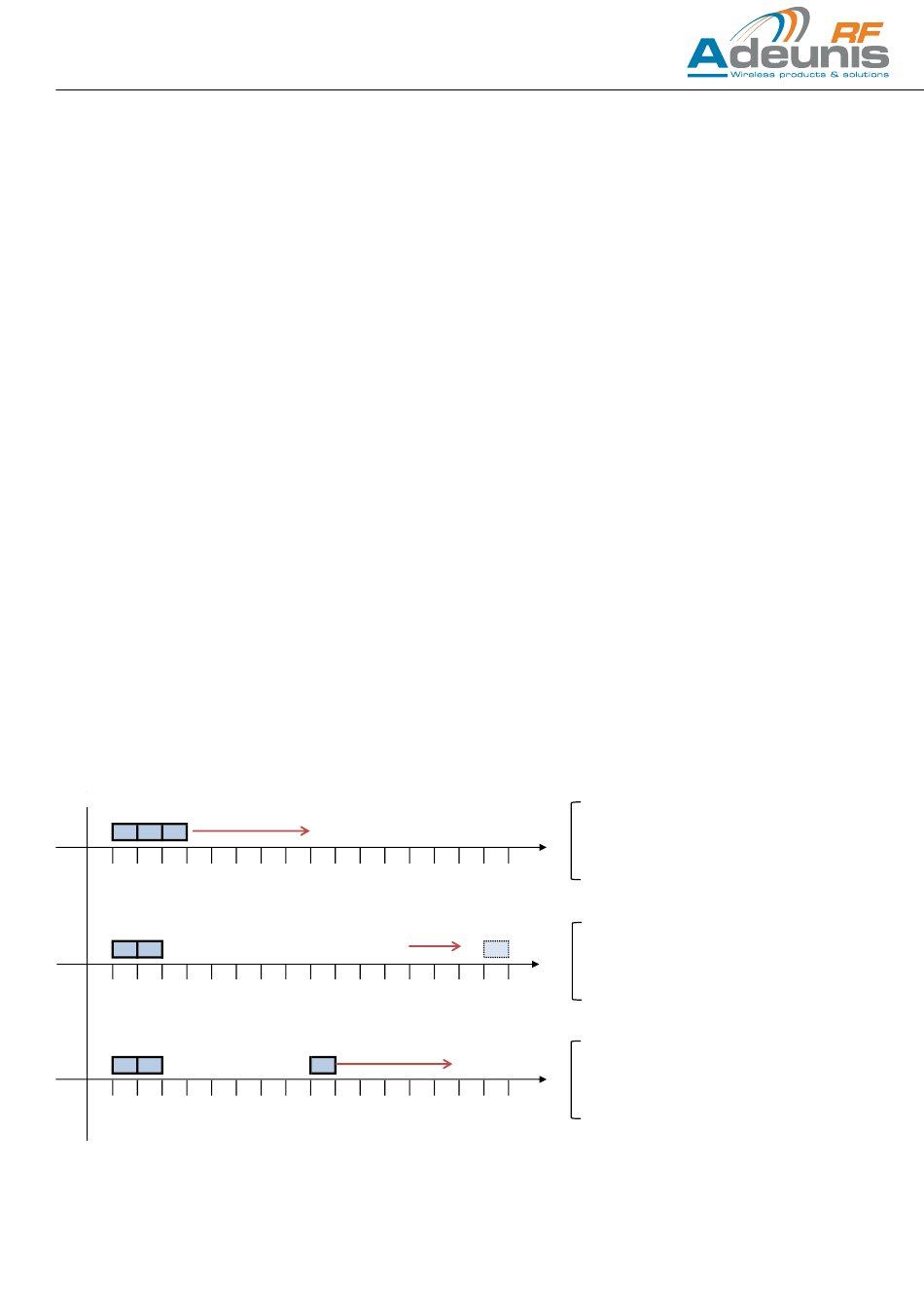

Ejemplo :
TX RF via S218
1 2 3 4 5 6
Milliseconds
1 2 3 4 5 6
Milliseconds
1 2 3 4 5 6
Milliseconds
7 8 9 10 11 12 13 14 15 16 17
TX RF via S217
7 8 9 10 11 12 13 14 15 16 17
TX RF via S218
7 8 9 10 11 12 13 14 15 16 17
S217 = 10 milliseconds
S218 = 3 bytes
Condition : 3 bytes filled = transmission starts
S217 = 10 milliseconds
S218 = 3 bytes
Condition : 10 milliseconds without
new byte = transmission starts
S217 = 10 milliseconds
S218 = 3 bytes
Condition : 3 bytes received (third byte received within
the 10 milliseconds time-out) = transmission starts
