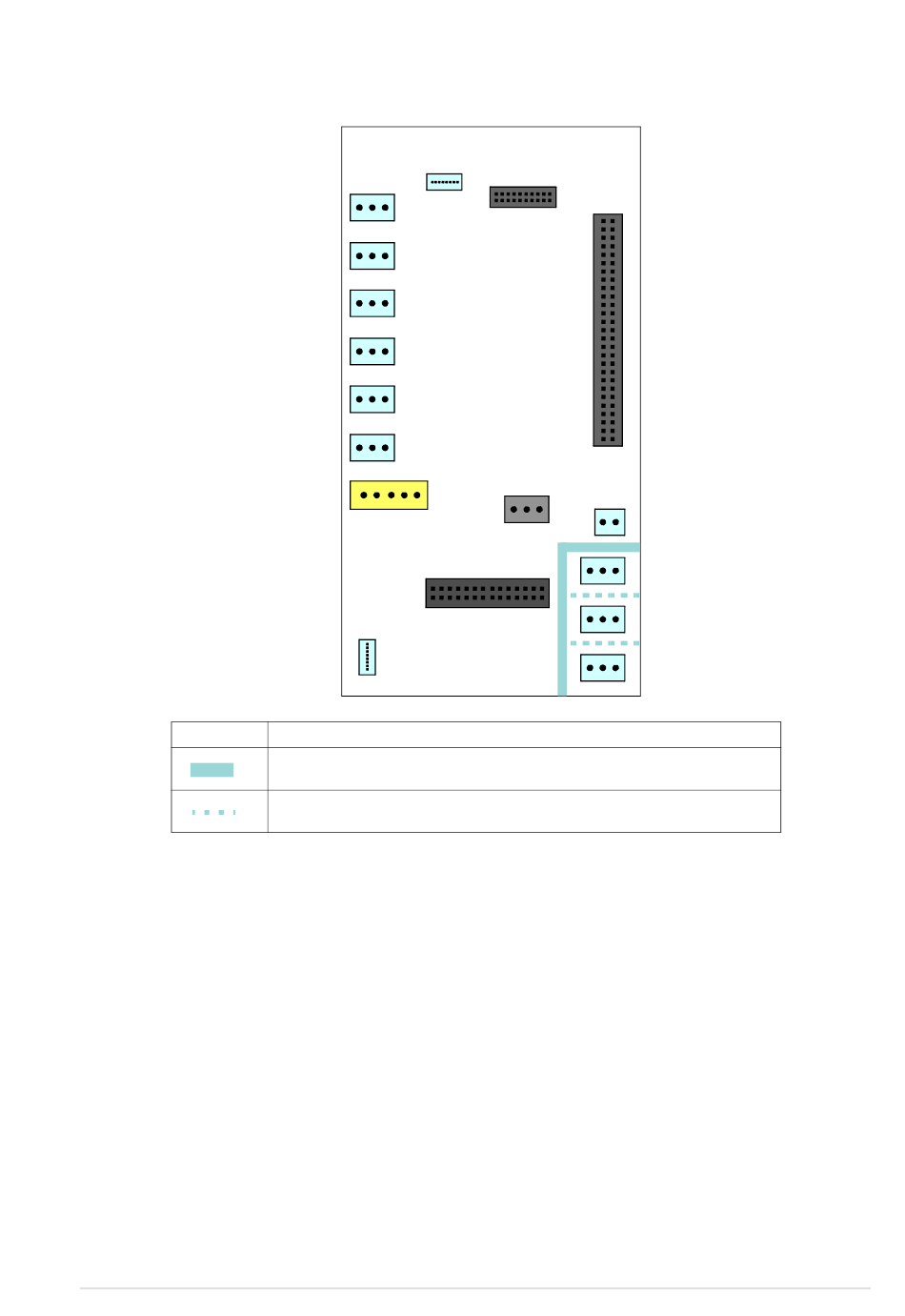

Zones isolées, R6 à R9
Port microconsole
Symbole Description
Les bornes de la carte de commande satisfont les exigences de très
basse tension de protection (PELV) selon EN 50178. Une isolation renfor-
cée est installée entre les bornes utilisateur, qui peuvent uniquement
recevoir des très basses tensions (ELV), et les bornes tolérant des ten-
sions plus élevées (sorties relais).
N.B. : Une isolation fonctionnelle est présente entre les sorties relais indi-
viduelles.
N.B. : L'unité de puissance possède une isolation renforcée.
X15
X1:1...3
AI1
X1:4...6
AI2
X1:7...8
SA
X2
24 V
GND
X3:1...3
DI
X3:4...6
DI
X4
STO
SLOT2
Extension d'I/O
X12
Isolation renforcée (CEI/EN 61800-5-1 [2007])
Isolation fonctionnelle (CEI/EN 61800-5-1 [2007])
Caractéristiques techniques 189
SLOT1
FBA
Raccordement
unité de puissance
X5
EFB
X10
entrée 24 V
X8
RO1
X7
RO2
X6
RO3
