122 Raccordements
Raccordement pour obtenir 0...10 V de la sortie analogique 2 (AO2)
Pour obtenir une tension de 0...10 V de la sortie analogique 2 (AO2), raccordez une
résistance de 500 ohm (ou deux résistances de 1 kohm en parallèle) entre la sortie
analogique 2 AO2 et le commun du circuit de sortie analogique AGND.

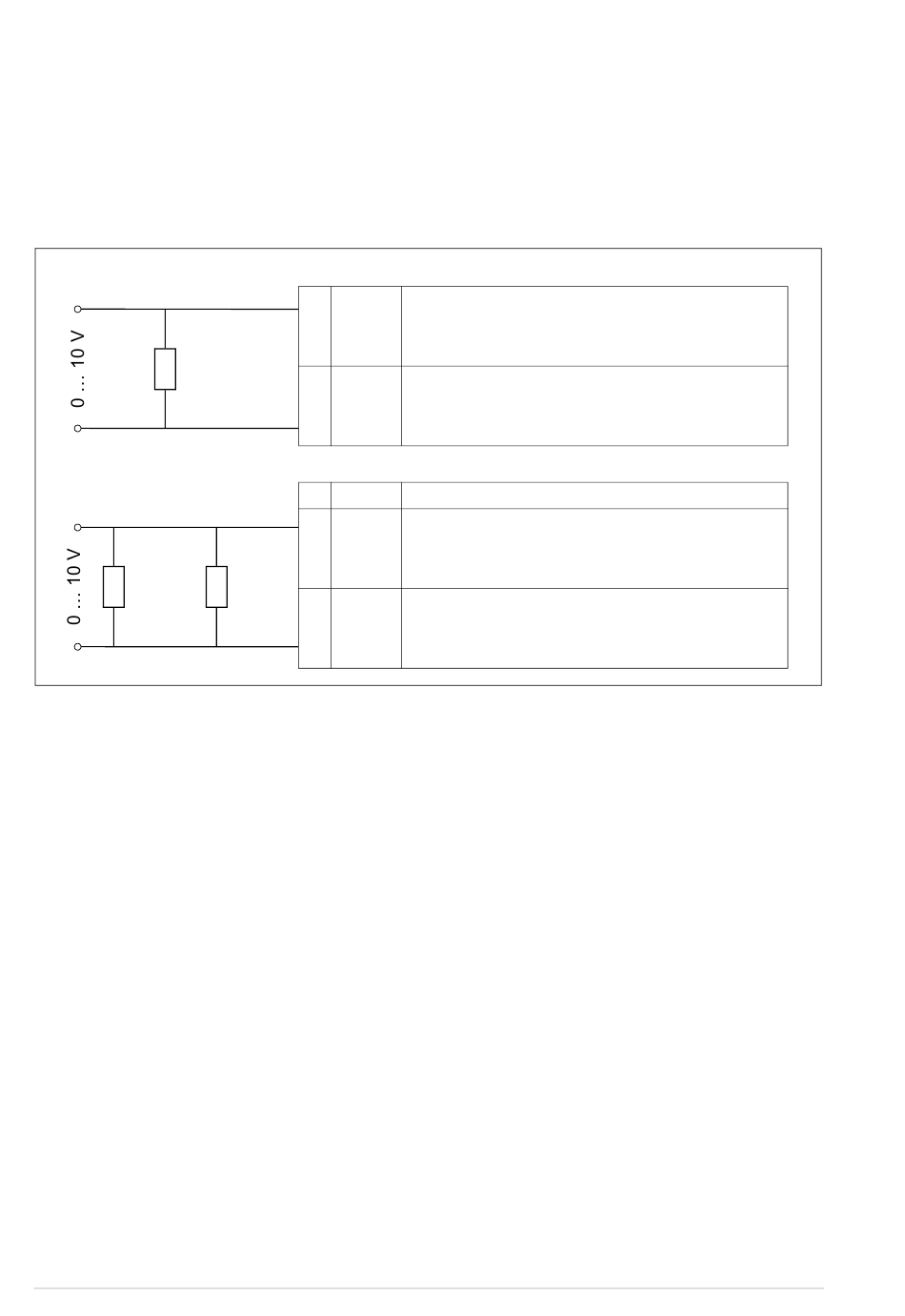

La figure ci-dessous présente des exemples de raccordement.
500 ohm
1 kohm
X1
8 AO2
9 AGND
X1
8 AO2
1 kohm
9 AGND
Sortie analogique 2. Sortie par défaut
0...20 mA.
Commun sortie analogique. Raccordé en
interne au châssis par une résistance 2 Mohm.
Sortie analogique 2. Sortie par défaut
0...20 mA.
Commun sortie analogique. Raccordé en
interne au châssis par une résistance 2 Mohm.
