108 Raccordements

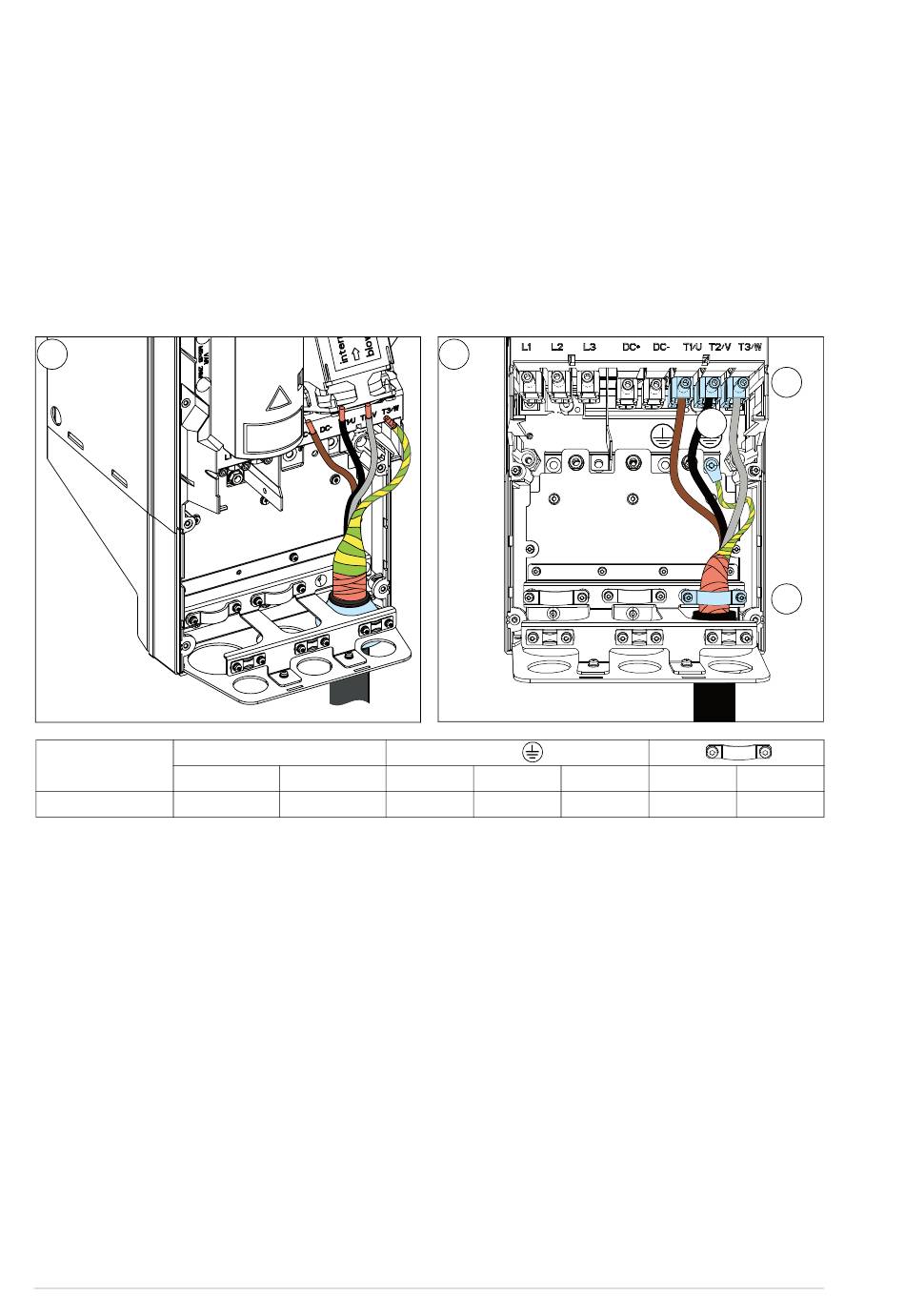

6. Insérez le câble dans le trou de la plaque inférieure et fixez-y le passe-câbles.
7. Raccordez le câble moteur :
• Effectuez une reprise de masse sur 360° du blindage en serrant le collier de la
platine de mise à la terre du câble de puissance sur la partie dénudée du
câble (7a).
• Raccordez le blindage torsadé du câble à la borne de terre (7b).
• Raccordez les conducteurs de phase du câble aux bornes T1/U, T2/V et T3/W
(7c). Serrez les vis au couple indiqué sur la figure.
6
Taille
R5
T1/U, T2/V, T3/W
Nm lbf·ft
5,6 4.1
7
PE
PE,
M Nm lbf·ft
M5 2,2
7b
Nm lbf·ft
1.6 1,2
7c
7a
0.9
