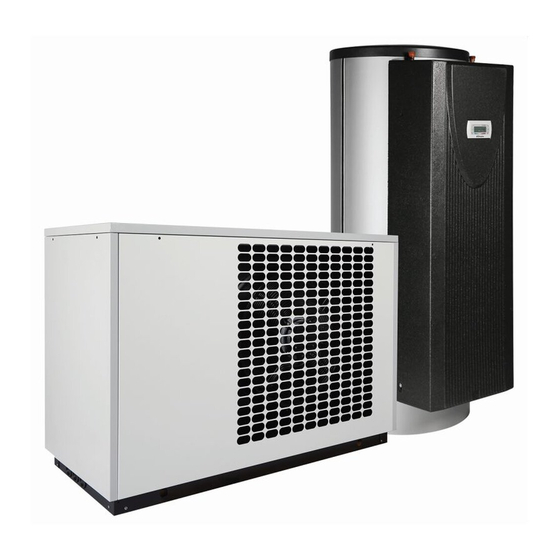

- Page 1 Glen Dimplex Thermal Solutions Dimplex HPL 6S-TUW2 Montage- und Installation and Instuctions d‘installation Gebrauchsanweisung Operating Instruction et d‘utilisation Luft-Wasser- Air-to-Water Pompe à chaleur Wärmepumpe Heat Pump for air-eau pour für Außenaufstellung Outdoor Installation installation estérieure Bestell-Nr. | Order no. | No de commande: 452163.66.69...
- Page 16 Deutsch HPL 6S-TUW2 DE-14 452163.66.69 · FD 9912 www.gdts.one...
- Page 29 HPL 6S-TUW2 Français Table des matières À lire immédiatement..........................FR-2 1.1 Remarques importantes ..............................FR-2 1.2 Utilisation conforme................................ FR-2 1.3 Dispositions légales et directives..........................FR-3 1.4 Utilisation de la pompe à chaleur pour économiser de l’énergie ..............FR-3 Utilisation de la pompe à chaleur ......................FR-3 2.1 Domaine d’utilisation ..............................
-
Page 30: Lire Immédiatement
Français HPL 6S-TUW2 ATTENTION ! À lire immédiatement câble communication nécessaire fonctionnement des pompes à chaleur air/eau installées à 1.1 Remarques importantes l'extérieur. Il doit être blindé et posé à part de la ligne de puissance. ATTENTION ! ATTENTION ! Veuillez respecter les exigences juridiques du pays dans Un fonctionnement de la pompe à... -
Page 31: Dispositions Légales Et Directives
HPL 6S-TUW2 Français 1.3 Dispositions légales et Pendant le fonctionnement, veiller à ce qu’aucune impureté ne pénètre dans l’échangeur thermique car ceci élèverait l’écart de directives température et diminuerait le coefficient de performance. Un gestionnaire de pompe à chaleur bien réglé contribue lui Cette pompe à... -
Page 32: Fournitures
Français HPL 6S-TUW2 Les branchements secteur (protégés par un capot) sont situées Fournitures sur la face inférieure du boîtier électrique. 3.1 Appareil de base La pompe à chaleur contient les composants énumérés ci-des- sous. Le circuit frigorifique est « hermétiquement fermé » et contient le fluide frigorigène fluoré... -
Page 33: Accessoires
HPL 6S-TUW2 Français supplémentaire. La responsabilité de la mise en place de la Accessoires pompe à chaleur revient à l'entreprise spécialisée dans la construction de l'installation. Tenir compte à cette occasion des 4.1 Télécommande conditions locales telles que les règles de construction, la charge statique du bâtiment, les charges de vent etc. -
Page 34: Conduite D'écoulement Des Condensats
Français HPL 6S-TUW2 6.2 Conduite d'écoulement des Montage condensats Les raccordements suivants doivent être réalisés sur la pompe à chaleur : L’eau de condensation se formant en cours de fonctionnement Circuits aller et retour de l’installation de chauffage doit être évacuée sans risque de gel. Pour garantir un écoule- Lignes de commande vers gestionnaire de pompe à... -
Page 35: Protection Antigel
HPL 6S-TUW2 Français Débit minimum d'eau de chauffage Respecter les consignes suivantes lors du remplissage de l’ins- tallation: Le débit minimum d'eau de chauffage doit être garanti dans la l’eau de remplissage et l’eau additionnelle non traitées pompe à chaleur quel que soit l'état de fonctionnement de l'ins- doivent avoir la qualité... -
Page 36: Branchements Électriques
Français HPL 6S-TUW2 7.2 Branchements électriques Mise en service Le raccordement en puissance de la pompe à chaleur s’effec- 8.1 Généralités tue via un câble à 5 fils normal, vendu dans le commerce. Le câble doit être fourni par le client et la section de câble doit Pour garantir une mise en service en règle, cette dernière doit... -
Page 37: Entretien / Nettoyage
HPL 6S-TUW2 Français Les acides doivent être utilisés avec précaution et les prescrip- Entretien / Nettoyage tions des caisses de prévoyance des accidents doivent être res- pectées. 9.1 Entretien Observer systématiquement les consignes du fabricant du pro- duit de nettoyage. -
Page 38: Informations Sur Les Appareils
Français HPL 6S-TUW2 12 Informations sur les appareils Désignation technique et référence de commande HPL 6S-TUW2 Design Source de chaleur Version Réversible avec tour hydraulique combinée Intégrée Régulateur (tour hydraulique combinée) Emplacement Pompe à chaleur / Tour hydraulique à l’extérieur / à l’intérieur Calorimètre... - Page 39 HPL 6S-TUW2 Français Conforme aux dispositions de sécurité européennes Autres caractéristiques techniques Type de dégivrage Inversion du circuit Protection antigel cuve de condensats / Eau dans l’appareil protégée du gel Pression max. de service (dissipation thermique) bars Puissance calorifique coefficient de performance Capacité...
-
Page 40: Informations Sur Le Produit Conformément Au Règlmenet (Ue) N° 813
Français HPL 6S-TUW2 13 Informations sur le produit conformément au Règlmenet (UE) n° 813/ 2013, annexe II, tableau 2 FR-12 452163.66.69 · FD 9912 www.gdts.one... - Page 41 HPL 6S-TUW2 Français www.gdts.one 452163.66.69 · FD 9912 FR-13...
- Page 42 Français HPL 6S-TUW2 FR-14 452163.66.69 · FD 9912 www.gdts.one...
-
Page 43: Anhang / Appendix / Annexes
HPL 6S-TUW2 Anhang · Appendix · Annexes Anhang / Appendix / Annexes Maßbild / Dimension Drawing / Schéma coté ..................A-II 1.1 Maßbild Wärmepumpe / Dimension Drawing Heat Pump / Schéma coté Pompe à cahleur ....A-II Diagramme / Diagrams / Diagrammes ....................A-III 2.1 Kennlinie Heizen / Caracteristic curves for heatin operation /... -
Page 44: Maßbild / Dimension Drawing / Schéma Coté
Anhang · Appendix · Annexes HPL 6S-TUW2 1 Maßbild / Dimension Drawing / Schéma coté 1.1 Maßbild Wärmepumpe / Dimension Drawing Heat Pump / Schéma coté Pompe à cahleur A-II 452163.66.69 · FD 9912 www.gdts.one... -
Page 45: Diagramme / Diagrams / Diagrammes
HPL 6S-TUW2 Anhang · Appendix · Annexes 2 Diagramme / Diagrams / Diagrammes 2.1 Kennlinie Heizen / Caracteristic curves for heatin operation / Courbes caractéristiques mode chauffage Heizleistung in [kW] Heating capacity in [kW] Puissance de chauffage en [kW] EN 14511 A7 W35...30 1,15 m³/h... -
Page 46: Einsatzgrenzendiagramm Heizen / Operating Limits Diagram Heating / Diagramme Des Seuils D'utilisation Chauffage
Anhang · Appendix · Annexes HPL 6S-TUW2 2.2 Einsatzgrenzendiagramm Heizen / Operating limits diagram heating / Diagramme des seuils d'utilisation chauffage Wasseraustritt (+/- 2 K) Water outlet (+/- 2 K) Sortie d'eau (+/- 2 K) *Wassereintritt / *Water inlet / *Entrée d'eau Die maximalen Vorlauftemperaturen werden beim geforderten Mindestheizwasserdurchf l uss erreicht. -
Page 47: Hydraulische Einbindungsschemen / Hydraulic Integration Diagrams / Schémas D'integration Hydraulique
HPL 6S-TUW2 Anhang · Appendix · Annexes 3 Hydraulische Einbindungsschemen / Hydraulic integration diagrams / Schémas d’integration hydraulique 3.1 Monoenergetische Wärmepumpenheizungsanlage mit einem Heizkreis, Puffer- und Warmwasserspeicher / Mono energy heat pump heating system with one heating circuit, buffer tank and hot water cylinder / Installation de chauffage par pompe à... -
Page 48: Elektroschema Für Monoenergetische Wärmepumpenheizungsanlage Mit Einem Heizkreis, Puffer- Und
Anhang · Appendix · Annexes HPL 6S-TUW2 3.2 Elektroschema für monoenergetische Wärmepumpenheizungsanlage mit einem Heizkreis, Puffer- und Warmwasserspeicher / Electical circuit diagram for a mono energy system with one heating circuits, buffer tank and hot water cylinder / Schéma électrique pour une installation mono- énergétique avec un circuits de chauffage, ballons tampon et d'eau... -
Page 49: Legende / Legend / Légende
HPL 6S-TUW2 Anhang · Appendix · Annexes 3.3 Legende / Legend / Légende Absperrventil Shutoff valve Vanne d’arrêt Sicherheitsventilkombination Safety valve combination Jeu de vannes de sécurité Umwälzpumpe Circulating pump Circulateur Ausdehnungsgefäß Expansion vessel Vase d’expansion Vanne commandée par température... -
Page 50: Konformitätserklärung / Declaration Of Conformity / Déclaration De Conformité
Anhang · Appendix · Annexes HPL 6S-TUW2 4 Konformitätserklärung / Declaration of Conformity / Déclaration de conformité Die aktuelle CE-Konformitätserklärung finden sie als Download unter: You can find and download the current CE conformity declaration at: Vous pouvez télécharger la déclaration de conformité CE actuelle sous : https://gdts.one/hpl6s-tuw2... - Page 51 HPL 6S-TUW2 Anhang · Appendix · Annexes www.gdts.one 452163.66.69 · FD 9912 A-IX...
- Page 52 Glen Dimplex Deutschland GmbH Irrtümer und Änderungen vorbehalten. Geschäftsbereich GDTS Subject to alterations and errors. Am Goldenen Feld 18 Sous réserve d’erreurs et modifications. D-95326 Kulmbach +49 (0) 9221 709 924545 www.gdts.one...
