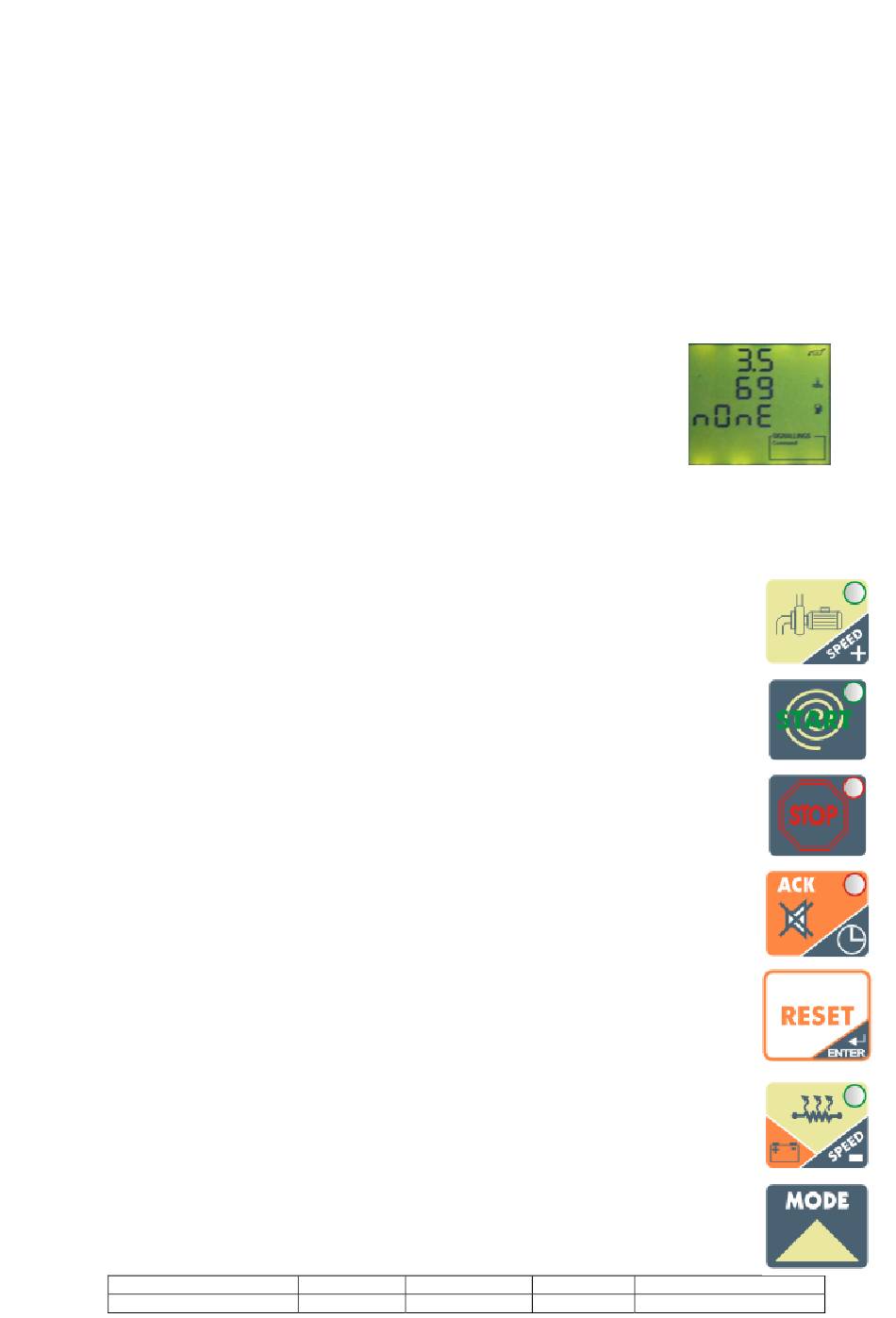

2. afficheur numérique à 3x4 caractères et 40 symboles graphiques ;
3. boutons-poussoirs de commande manuelle START et STOP ;
4. boutons-poussoirs MODE pour la sélection de la page de mesure, bouton-poussoir de RÀZ des
alarmes ;
5. bouton-poussoir ACK (accusé de réception) d'identification et de désactivation des alarmes, commande
manuelle de l pompe à carburant et bouton-poussoir d'activation ON/OFF du préchauffage du moteur.
1.5.2 DESCRIPTION DES DIFFÉRENTES MESURES
Quand le générateur est en fonction, les paramètres suivants sont affichés :
•
les trois tensions composées entre phase et phase et les trois tensions en étoile entre phase et
neutre ;
•
les trois courants de phase
•
les puissances KVA = kilovoltampère = puissance apparente ; KW = kilowatt = puissance réelle ;
•
KVAr = kilovar = puissance réactive ;
•
Cosfì = facteur de puissance = angle de déphasage entre tension et courant ;
•
KWh = kilowattheure = énergie totale distribuée par le générateur ;
•
tension de la batterie ;
•
RPM = tours du moteur ;
•
LC = pourcentage de carburant dans le réservoir ;
•
PO = pression de l'huile ;
•
TM = température du moteur ;
•
Compteur horaire totaliseur ;
•
compteur de démarrages réussis et manqués ;
•
Horloge hebdomadaire = avec une autonomie de 60 heures si elle est déconnectée de la batterie,
elle sert également au fonctionnement de l'essai automatique, du blocage automatique et des groupes
de réserve ;
•
Protection différentielle = elle intervient quand le courant de dispersion.
La MC3 est dotée d'une commande automatique de la pompe d'approvisionnement du
gasoil : quand elle est en fonction la del est allumée et le bouton-poussoir correspondant sert
de commande manuelle directe.
Speed + change les valeurs des données pendant la programmation.
Le bouton-poussoir de démarrage moteur (START) est activé uniquement quand le
commutateur est en position MAN. La commande est AUTOMATIQUE, il n'est donc pas
nécessaire de maintenir le bouton-poussoir de START pressé.
La del indique que la commande de démarrage est en cours.
En pressant le bouton-poussoir d'arrêt (STOP), qui peut être désactivé en automatique, on
assure l'arrêt du moteur.
La del indique que la commande d'arrêt est en cours.
Le bouton-poussoir ACK reconnaît l'alarme, il désactive l'alarme sonore et la del passe de
clignotante à fixe.
En mode motopompe, il active l'horloge.
RESET élimine les états d'alarme et rétablit les fonctions.
ENTER confirme la sélection ou mémorise la donnée pendant la programmation.
Il commande le préchauffage ou la bougie, une fois écoulé le temps de préchauffage prévu la
del s'éteint.
Speed - change les valeurs des données pendant la programmation.
