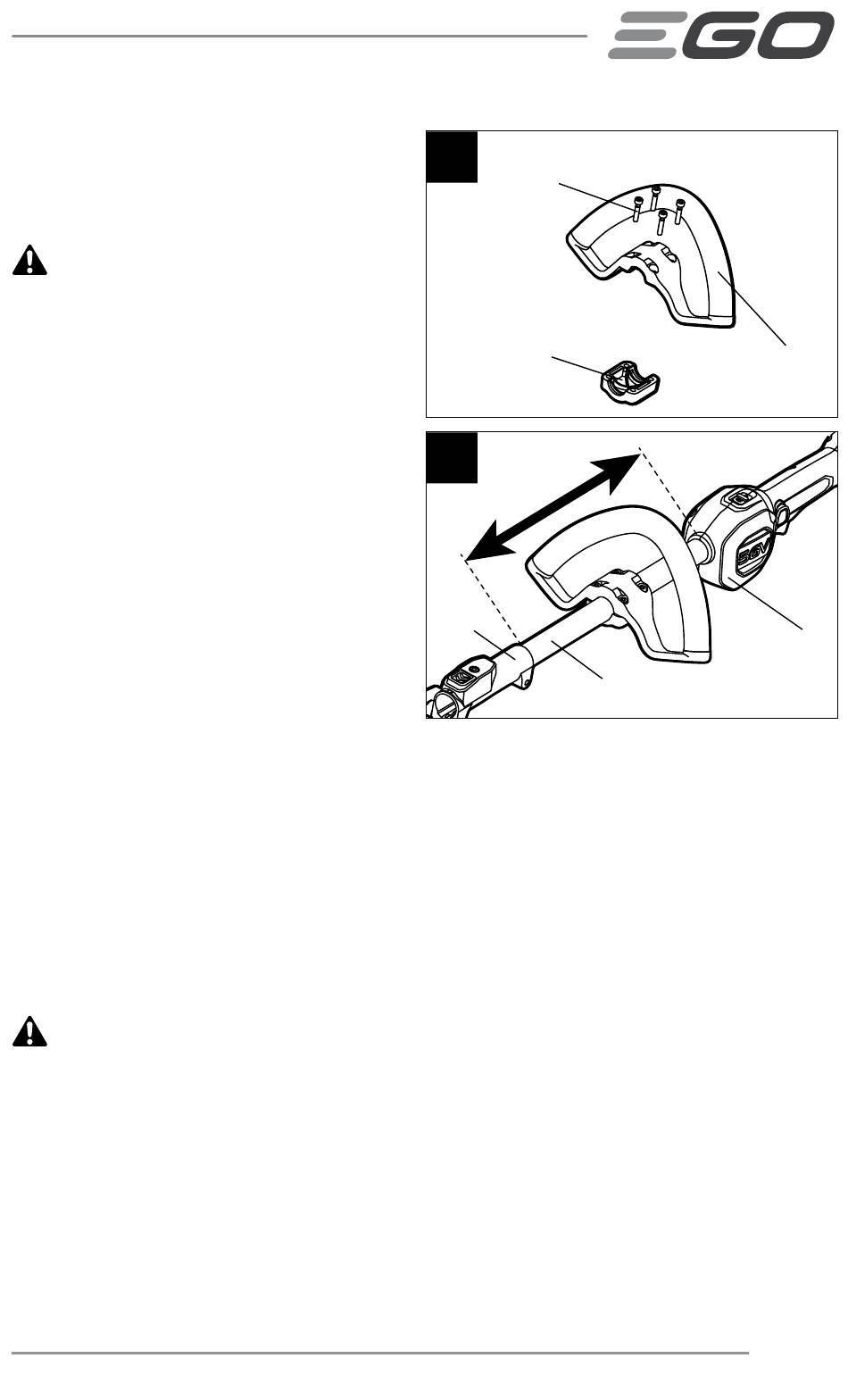

INSTALLATION ET RÉGLAGE DE
LA POIGNÉE DE MANŒUVRE
AVANT
AVERTISSEMENT :
toujours le bloc-piles de l'outil lorsque vous
assemblez des pièces, procédez à des
ajustements ou à son nettoyage ou lorsque
le produit n'est pas utilisé.
1. Arrêtez le moteur et enlevez le bloc-
pile, s'il est installé.
2. Desserrez les quatre vis de la
poignée de manœuvre avant à
l'aide de la clé hexagonale fournie,
puis retirez les vis et l'élément de
fixation inférieur de la poignée de
manœuvre avant (Fig. 3).
3. Placez la poignée de manœuvre
avant et l'élément de fixation
inférieur sur le manche de la tête d'alimentation et fixez-les sans serrer
complètement les quatre vis. Tournez la poignée de manœuvre avant en
l'orientant vers le haut de façon à ce qu'elle pointe vers le haut de la poignée
arrière (Fig. 4).
4. Réglez la position de la poignée de manœuvre avant entre le boîtier de la poignée
arrière et le dispositif de raccord sur le manche de la tête d'alimentation (Fig. 4)
5. Vissez fermement les quatre vis afin que la poignée ne tourne pas sur le manche.
AVERTISSEMENT :
n'est pas fixée fermement.
Enlevez
N'utilisez jamais l'outil si la poignée de manœuvre avant
TÊTE D'ALIMENTATION AU LITHIUM-ION DE 56 VOLTS—PH1400
3
Vis
Élément de fixation
inférieur
4
Dispositif de
raccord
Manche de la tête
d'alimentation
Poignée de
manœuvre avant
Boîtier de la
poignée arrière
