Bit 07 = "1" signifie qu'un arrêt est réinitialisé.
La remise à zéro est activée au début du signal, c'est-
à-dire au changement de "0" logique pour "1" logique.
Bit 08, Jogging :
Bit 08 = "1" signifie que la fréquence de sortie est dé-
terminée par le paramètre 209 Fréquence de jogging .
Bit 09, Pas d'activité :
Le bit 09 n'a pas de fonction.
Bit 10, Données non valides/Données valides :
S'utilise pour indiquer au le variateur de vitesse dans
quelle mesure le contrôle doit être utilisé ou ignoré. Bit
10 = "0" implique que le mot de commande est ignoré.
Bit 10 = "1" implique que le mot de commande est uti-
lisé. Cette fonction est "pertinente" du fait que le mot
de commande est toujours contenu dans le télégram-
me, quel que soit le type utilisé, c'est-à-dire qu'il est
possible de déconnecter le mot de commande si l'on
ne souhaite pas l'utiliser en relation avec une mise à
jour ou la lecture de paramètres.
Bit 11, Relais 1 :
Bit 11 = "0" : Le relais 1 n'est pas activé.
Bit 11 = "1" : Le relais 1 est activé à condition d'avoir
sélectionné Mot de contrôle bits 11 et 12 dans le pa-
ramètre 323 Relais de sortie.
Bit 12, Relais 2 :
Bit 12 = "0" : Le relais 2 n'est pas activé.
Bit 12 = "1" : Le relais 2 est activé à condition d'avoir
sélectionné Mot de contrôle bits 11 et 12 dans le pa-
ramètre 326 Relais de sortie.
N.B.!
Si la période de temporisation définie au
paramètre 556 Fonction à l'expiration de
l'intervalle de temps du bus est dépassée,
les relais 1 et 2 perdront leur tension s'ils
ont été activés à l'aide de la communica-
tion série.
Bits 13/14, Sélection de process :
Les Bits 13 et 14 sont utilisés pour choisir entre les
quatre process selon le tableau suivant :
Process Bit 14
1 0
2 0
3 1
4 1
Cette fonction n'est possible qu'en choisissant Multi-
process au paramètre 004.
Remarque : Le paramètre 507 Sélection de process
permet de sélectionner comment établir la liaison en-
®
MG.83.A2.04 - VLT est une marque déposée Danfoss
tre les bits 13/14 et la fonction correspondante des
entrées digitales.
Bit 15, Pas d'activité / inversion :
Bit 15 = "0" ne mène à aucune inversion.
Bit 15 = "1" mène à une inversion.
Noter que la valeur digitale est sélectionnée pour l'in-
version, en tant que réglage d'usine, dans le paramè-
tre 506 Inversion, ce qui implique que le bit 15
n'entraîne l'inversion qu'en sélectionnant liaison digi-
tale ou série ou digitale et série (toutefois, digitale et
série ne fonctionne qu'avec la borne 19).

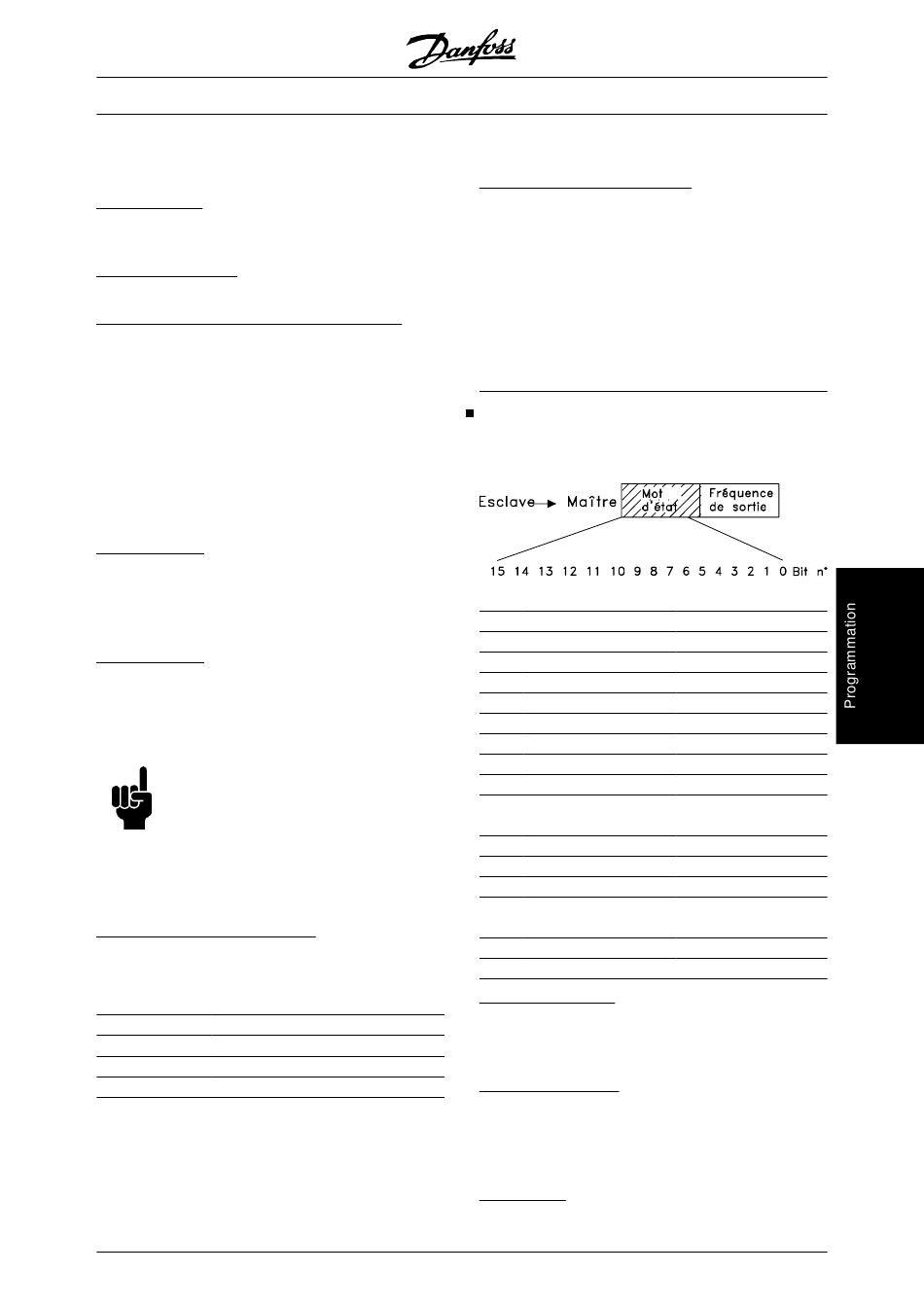

Mot d'état sur base du protocole FC
Le mot d'état est utilisé pour informer le maître (par ex.
un PC) de l'état de l'esclave (VLT 8000 AQUA).
Bit
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
Bit 00, Contrôle prêt:
Bit 13
Bit 00 = "1". Le variateur de vitesse est prêt à fonc-
0
tionner.
1
Bit 00 = "0". le variateur de fréquence s'est arrêté.
0
Bit 01, Variateur prêt:
1
Bit 01 = "1". Le variateur de vitesse est prêt à fonc-
tionner, toutefois la borne 27 est un '0' logique et/ou
une commande de roue libre a été reçue par le biais de
la communication série.
Bit 02, Veille:
®
VLT 8000 AQUA
Bit = 0 Bit =1
Arrêt Contrôle prêt
Variateur prêt
Veille
Sans arrêt Arrêt
Pas d'activité
Pas d'activité
Pas d'activité
Sans avertissement Avertissement
Vitesse réf. Vitesse = réf.
Commande locale Commande de com-
munication série
Hors de la plage de fréquences.
En fonctionnement
Pas de fonction Pas de fonction
Avertissement tension
haute/basse
Limite de courant:
Avertis.thermique
