BRANCHEMENTS ÉLECTRIQUES
KS2 R2 (cod.ABKS160)

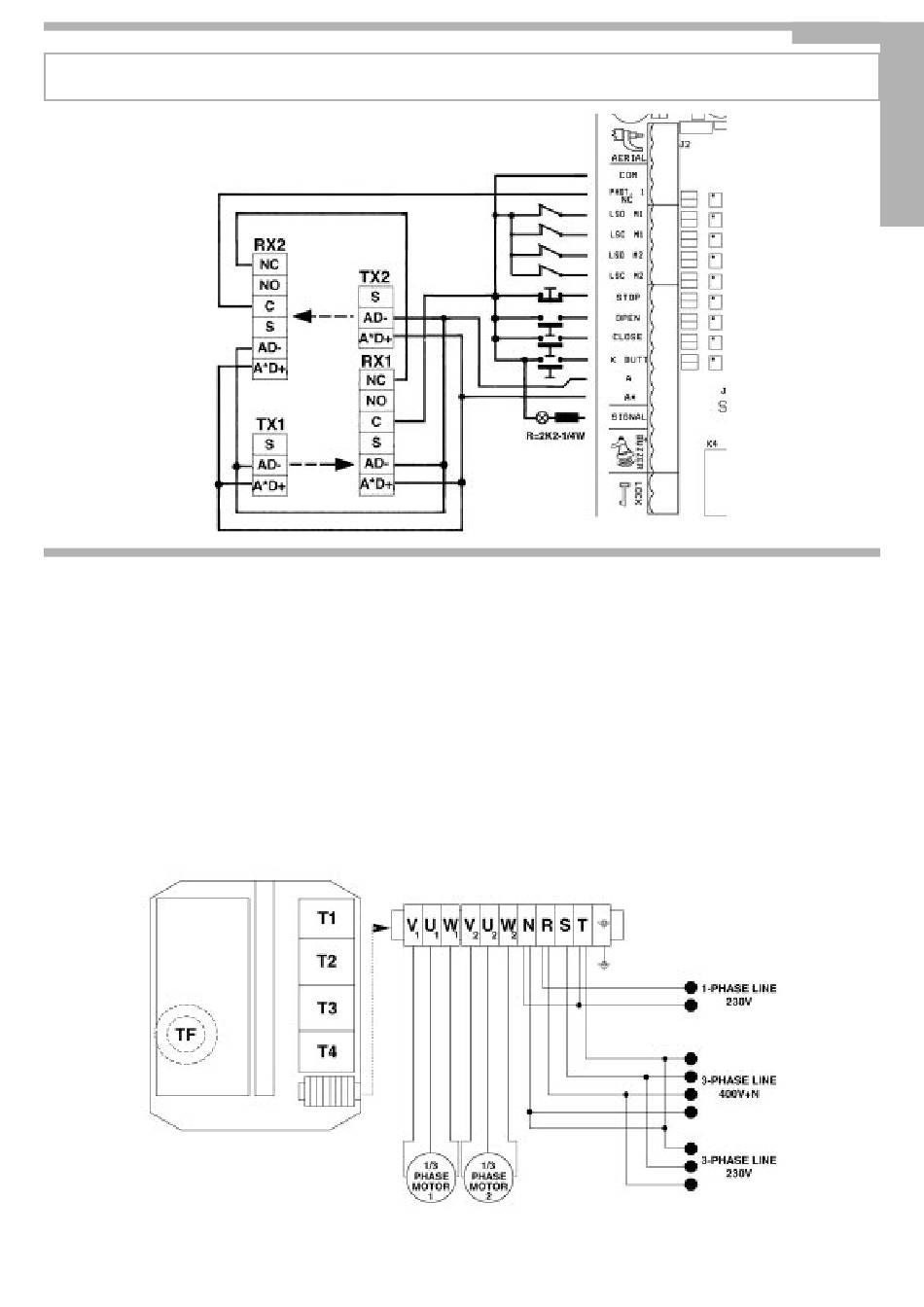

Procéder aux branchements de l'alimentation électrique et du moteur en se
conformant aux descriptions du schéma.
Le panneau peut être alimenté à 230V courant monophasé, triphasé ou à 400V
courant triphasé, suivant le type de moteur utilisé.
IMPORTANT – Le trimmer de la FORCE doit être entièrement tourné dans
le sens des aiguilles d'une montre (afin d'éviter tout bourdonnement
gênant).
CARACTÉRISTIQUES TECHNIQUES
- Plages de température
- Humidité
- Tension d'alimentation
- Fréquence
- Absorption maximale carte
- Micro-interrupteurs de réseau
- Puissance maximale voyant portail ouvert
3W ou 5 voyants lumineux avec résistance en série de 2,2 kΩ)
- Charge maximale à la sortie feu clignotant
- Courant disponible pour photocellules et accessoires 0,4 A ±15% 24Vac
- Courant disponible sur connecteur radio
- Toutes les entrées doivent être utilisées comme des contacts propres, car
l'alimentation est engendrée à l'intérieur de la carte et disposée de façon à
garantir le respect d'une double isolation ou d'une isolation renforcée par
rapport aux parties sous tension.
Toutes les entrées sont gérées par un circuit intégré programmé, qui effectue
un auto-contrôle lors de chaque mise en route.
T1-T2-T3-T4 = 4 KW Teleruttori
Pag. 13 di 28
0 ± 70°C
< 95% sans condensation
230V~ ±10%
50/60 Hz
60 mA
100mS
3 W (équivalant à 1 lampe de
40W avec charge résistive
200mA 24Vac
