Pag. 14 di 28
F
R
COFFRET ELECTRONIQUE KS 2
A
N
Ç
A
I
S
E
B - MICRO-INTERRUPTEURS DE GESTION
DIP 1 CONTROLE DU SENS DE ROTATION DU MOTEUR (ON)
(POINT C)
DIP 2 PROGRAMMATION DES TEMPS (ON) (POINT D)
DIP 3 Temps d'attente avant la fermeture automatique en modalité
normale et piétonne (ON)
DIP 4 Radiorécepteur pas à pas (OFF) - automatique (ON)
DIP 5 Commande impulsion simple (K BUTT) pas à pas (OFF) -
automatique (ON)
DIP 6 Photocellules toujours actives (OFF) - Photocellules actives uniquement en phase
de fermeture (ON)
DIP 7 PAS DISPONIBLE (OFF)
DIP 8 Pré-clignotement (ON) - Clignotement normal (OFF)
DIP 9 PAS DISPONIBLE (OFF)
DIP 10 Serrure électrique (ON-activé)
DIP 11 Décrochage en ouverture (ON-activé)
DIP 12 Moteur à 230V (OFF) 120V (ON)
S1 => "PROG." Touche destinée expressément à la programmation
S2 => Sélection fonctionnement avec 1 ou 2 moteurs (de default trace fermée 2 moteurs)
S3 => Jumper sélection fonctionnement temporisé (ouvert) ou avec fins de course
électriques (ferme) si appliqués.
SIGNALISATIONS VOYANTS LUMINEUX
DL1
contact photocellules (NF)
DL2
contact fin de course d'ouverture M1 (NF)
DL3
contact fin de course de fermeture M1 (NF)
DL4
contact fin de course d'ouverture M2 (NF)
DL5
contact fin de course de fermeture M2 (NF)
Code BC07048

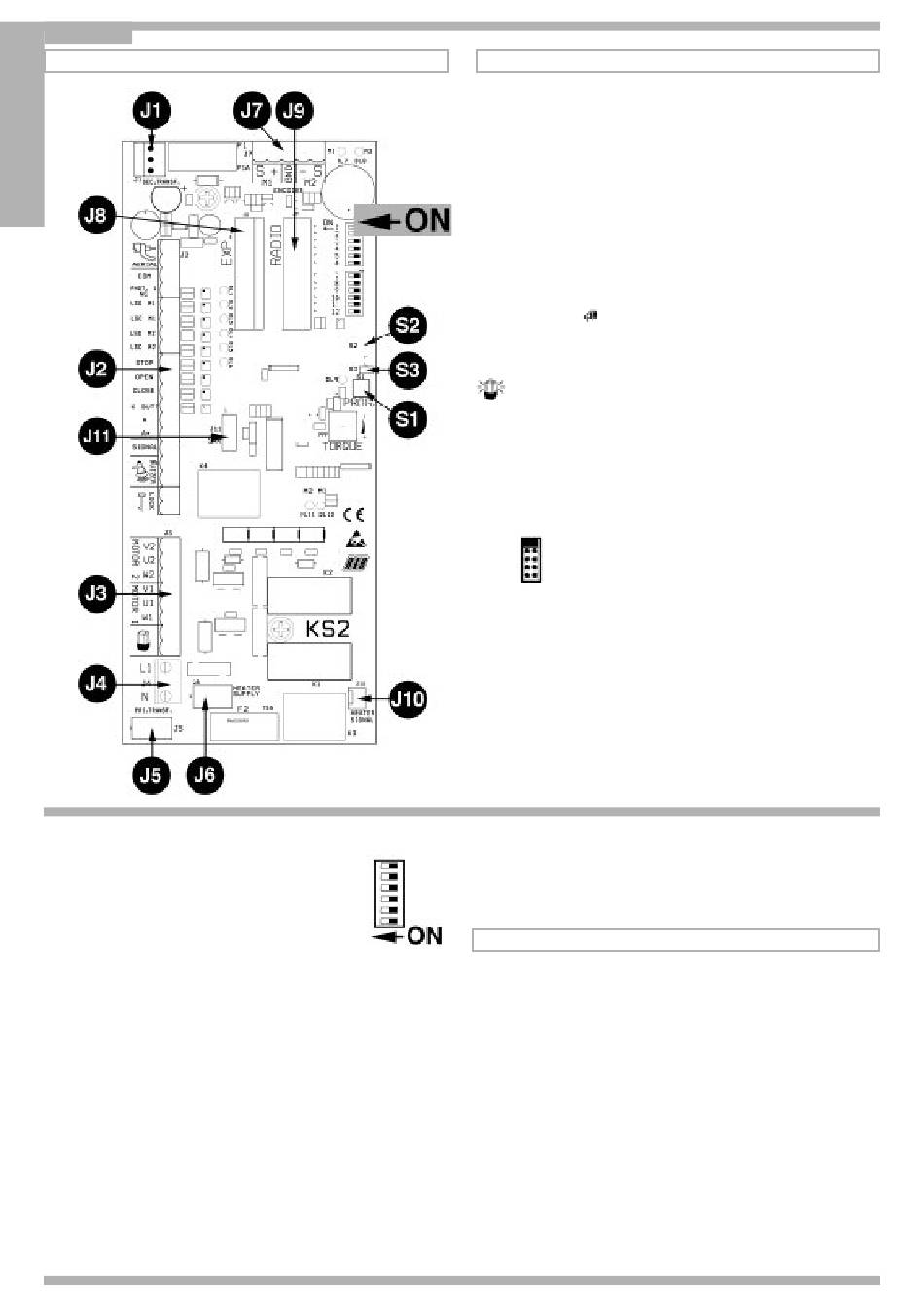

A - BRANCHEMENTS
J1 =>
SEC.TRANSF. Connecteur pour transformateur secondaire
J2 =>
AERIAL
Antenne accordée
COM
Unité commune de mise à terre des contacts
PHOT.1 NC
Contact photocellules (NF)
LSO
Contact Fin de Course stoppant l'ouverture de M1 (NF)
LSC
Contact Fin de Course stoppant la fermeture de M1 (NF)
LSO
Contact Fin de Course stoppant l'ouverture de M2 (NF)
LSC
Contact Fin de Course stoppant la fermeture de M2 (NF)
STOP
Contact touche d'arrêt (NF)
OPEN
Contact touche d'ouverture (NO)
CLOSE
Contact touche de fermeture (NO)
K BUTT.
Contact impulsion simple (NO)
A*A
Alimentation accessoires à 24Vac
SIGNAL
Signal lumineux portail ouvert 12Vdc
BUZZER
Branchement avertisseur sonore (12Vdc max 200 mA)
LOCK
Connexion serrure électrique (MAX 15W 12V)
J3 => PAS DISPONIBLE
FEU CLIGNOTANT (max. 40W )
J4 => L1 - N
PAS DISPONIBLE
J5 => PRI.TRANSF. Connecteur pour transformateur primaire
J6 => HEATER SUPPLY PAS DISPONIBLE (NE JAMAIS TOUCHER LA PROTECTION
! )
J7 => ENCODEUR
PAS DISPONIBLE
J8 => EXP.
Connecteur pour carte EXPANDER
J9 => RADIO
Connecteur pour radio récepteur 24Vac
J10 => HEATER
PAS DISPONIBLE
J11 =>
NE TOUCHEZ PAS LE PONTET!
S'IL EST ENLEVÉ, L'OPÉRATEUR NE SE DÉPLACE PAS!
DL6
contact de stop (NF)
DL7
PAS DISPONIBLE
DL8
PAS DISPONIBLE
DL9
programmation activée
DL10 portail en phase de fermeture M1
DL11 portail en phase de fermeture M2
C - CONTRÔLE DU SENS DE ROTATION DES MOTEURS
Ce contrôle a pour but de faciliter la tâche de l'installateur lors de la mise en service de
l'installation ou bien encore pour tout éventuel contrôle successif.
1 - Débrayer les moteurs et placer le portail en position intermédiaire;
2 - Positionner le DIP1 sur ON => le voyant lumineux DL9 commence à clignoter;
3 - Appuyer sans relâcher sur la touche PROG (dès à présent, le mouvement est effectué
en mode "homme mort", ferme-stop-ouvre-stop-ferme-etc...) => les LED ROUGES
DL10 et DL11 s'allument et le portail doit fermer, après un déphasage fixe de 4 sec.
Dans le cas contraire, relâcher la touche et inverser les fils V1/2 et W1/2 du (des)
moteur(s) interessés.
4 - Appuyer sans relâcher sur la touche PROG => le portail doit ouvrir, après un
déphasage fixe de 2 sec.;
5 - Effectuer le réglage des fins de course en ouverture;
6 - Appuyer sur la touche PROG et fermer complétement les vantaux en vue de la
programmation des temps de travail;
7 - Procéder également au réglage des fins de course électriques (si ces derniers
existent).
8 - Après avoir effectué le contrôle, positionner à nouveau le DIP1 sur OFF. Le voyant
lumineux DL9 s'éteint, signalant ainsi la fin du contrôle.
N.B.: Pendant l'exécution de ce contrôle, les photocellules ne sont pas actifs.
