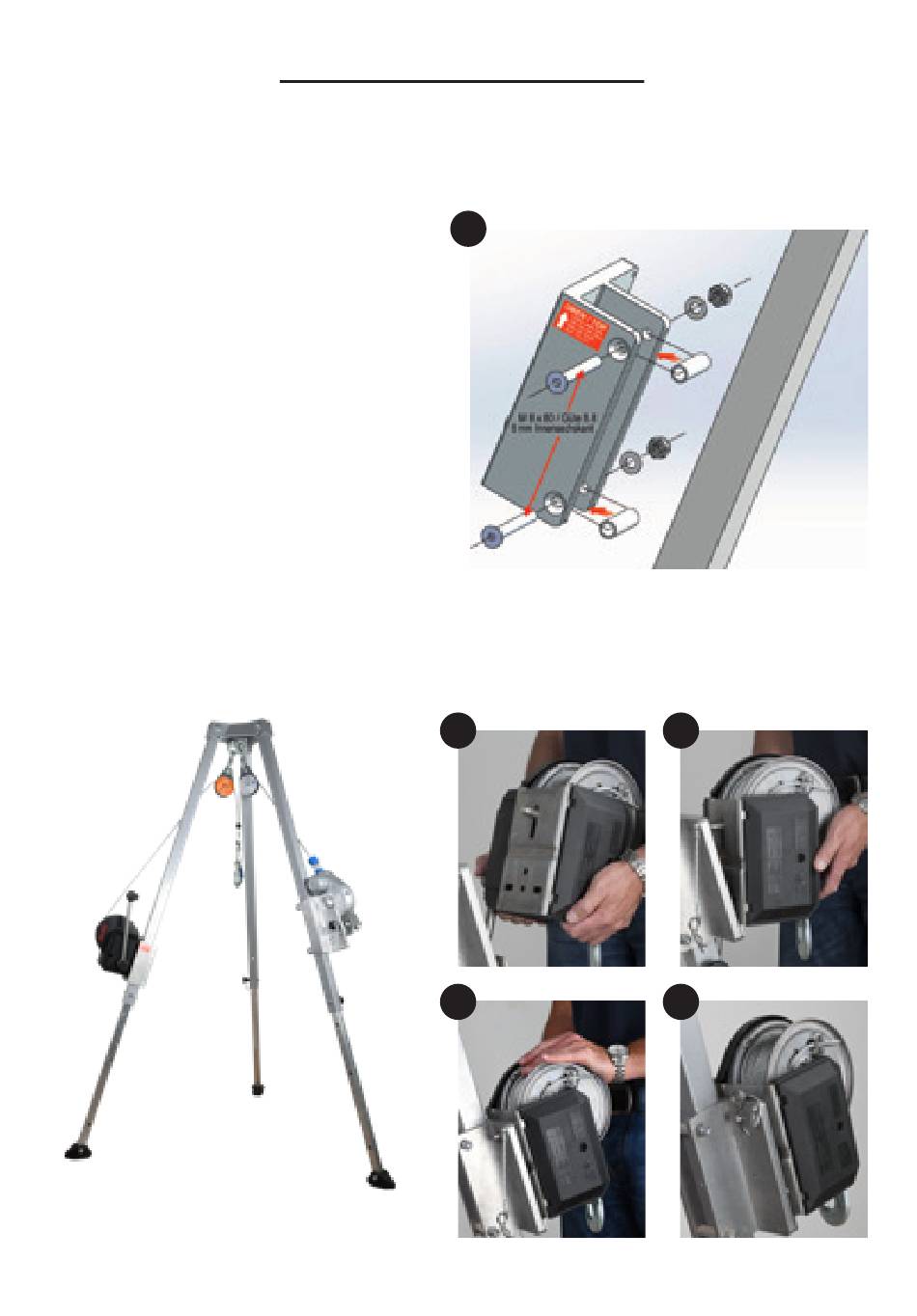

IKAR-kuormavinssien konedirektiivin 2006/42/EY mukaisesti hyväksytty kannatinrakenne
IKAR-kuormavinssi (ALKO, tyyppi 901) komponenttina:
IKAR-kuormavinssi (ALKO, tyyppi 901)
kiinnitetään IKAR 41-54 DWS -kiinnikkeellä
jalkaan. Asenna tätä varten () jalkaan siten,
että käyttäjä voi käyttää kampea ergonomisesti.
Kiinnittimen oikea kiinnitysjännite aikaansaadaan
mukana toimitettujen välikeholkkien
pituuden (45,8 mm) avulla. Kuusioruuvien
kiristysmomentti, laatuluokka 8.8 M10x75,
on 49 Nm. Tukilista on sijoitettava laitekokoa
vastaavasti. Lieriökantaruuvien kiristysmomentti,
laatuluokka 8.8 M8x40, on 20 Nm.
Aseta IKAR ALKO kiinnittimeen. IKAR, tyyppi
ALKO 901, varmistetaan jousisokalla.
Huomio: Käytä asennukseen ainoastaan
IKAR-kiinnikkeitä. IKAR-kiinnikkeisiin saa
asentaa ainoastaan IKAR-laitteita.
IKAR-kolmijalka, DB-A2-tyyppi, varustettuna IKAR-kuormavinssillä ALKO, tyyppi 901,
sekä ohjausrulla ja karbiinihaka
SUOMEKSI
Käyttövalmiiksi saattaminen
2
4
96
1
3
5
