PORTUGUÊS
Estabelecimento da prontidão operacional
Braço da lança IKAR
Atenção:
O estabelecimento da prontidão operacional requer uma prévia montagem correta da bucha de solo. Os
parafusos para a fixação da bucha de solo não estão incluídos no âmbito do material fornecido. Deve
prestar-se especial atenção à correta fixação e alinhamento da bucha de solo.

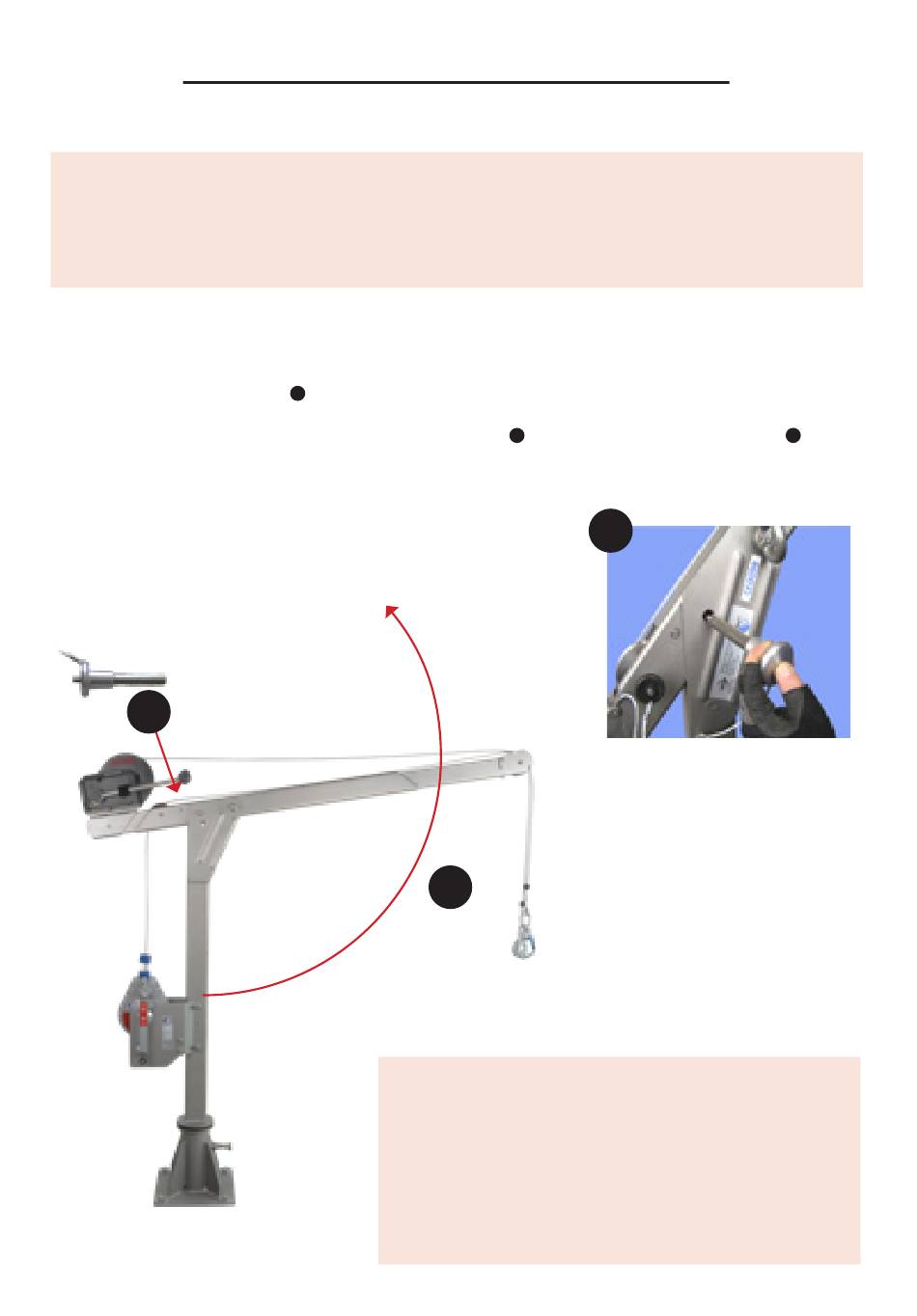

Inserir o braço da lança na bucha IKAR montada.
A articulação inferior do braço da lança dispõe, na parte redonda inferior, de 8 orifícios para cavilhas de
retenção, o que permite um bloqueio em passos de 45°. Sem um bloqueio, é possível que ocorra uma
oscilação de 360°.
Destravar o perno de encaixe ( ) mediante pressão do polegar sobre o pino de pressão e puxá-lo para
A
fora.
Em seguida, bascular a parte superior da lança para cima ( ) e fixar com o perno de encaixe ( ).
B C
Assim, o braço da lança fica na sua função básica.
A desmontagem realiza-se em ordem inversa.
C
A
Ilustração semelhante
B
Nota:
Antes da colocação em funcionamento, em conformidade
com o BetrSichV § 10.º, a correta execução da montagem
deve ser comprovada
por uma pessoa competente. De seguida, o
braço da lança IKAR pode ser colocado em funcionamento.
Deve sempre respeitar-se o manual de instruções do braço
da lança IKAR, assim como
de outros aparelhos IKAR.
