Struttura portante omologata secondo la direttiva 2006/42/CE per paranchi IKAR
Paranchi IKAR (ALKO modello 901) quale componente:

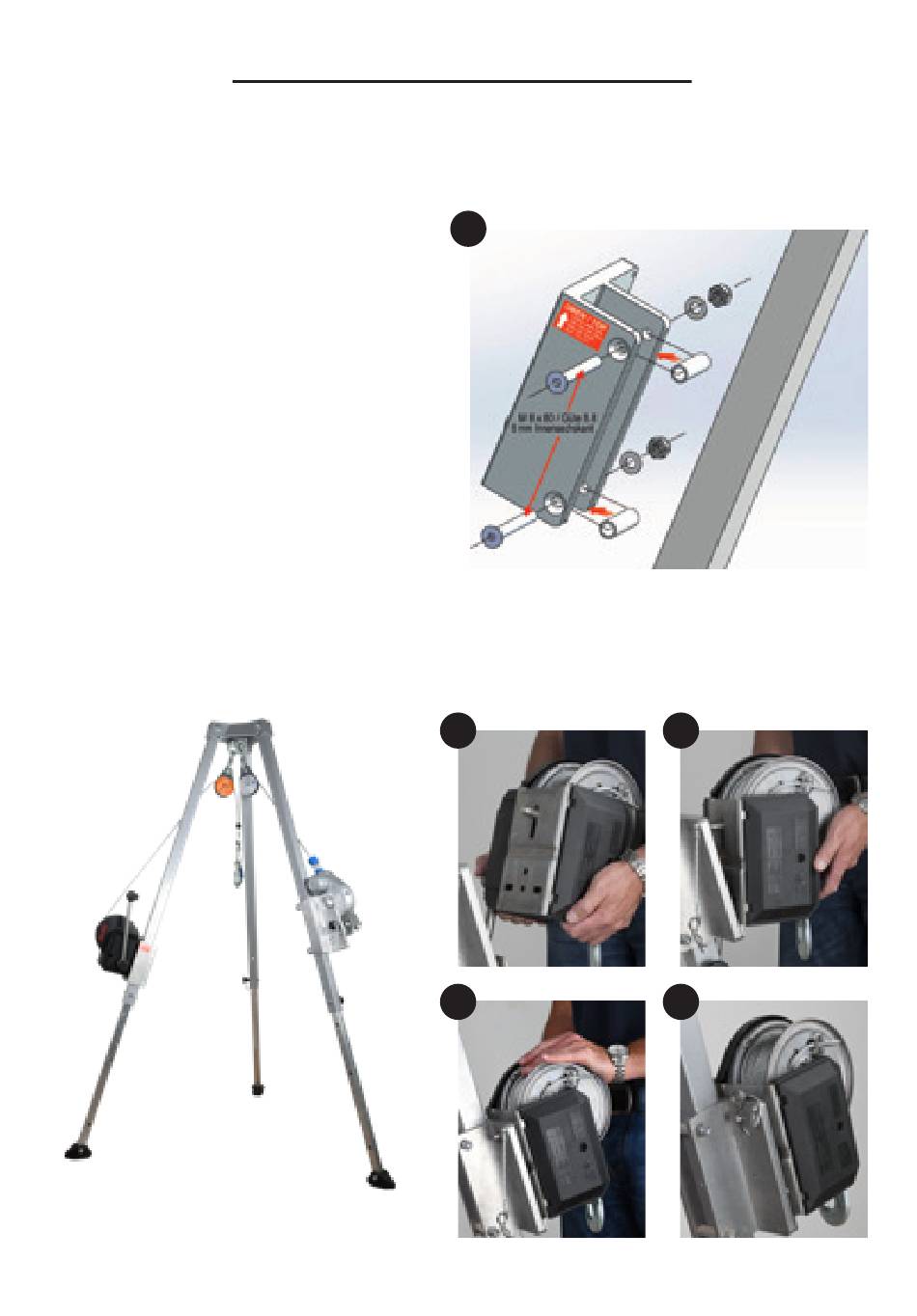

Il paranco IKAR (ALKO modello 901) viene
fissato a una gamba mediante supporto IKAR
41-54 DWS. A tal fine, montare il supporto
() alla gamba in modo che l'operatore possa
utilizzare agevolmente, dal punto di vista
ergonomico, la manovella. La giusta tensione
di serraggio del supporto si raggiunge con la
lunghezza (45,8 mm) dei manicotti distanziatori
forniti in dotazione. La coppia di serraggio delle
viti a testa esagonale, classe di qualità 8.8
M10x75, è pari a 49 Nm. La barra di sicurezza
deve essere posizionata in base alle dimensioni
del dispositivo. La coppia di serraggio delle viti a
testa cilindrica della classe di qualità 8.8 M8x40
è pari a 20 Nm.
Inserire nel supporto l'IKAR HRA. Il fissaggio di
IKAR modello ALKO 901 avviene con copiglia a
molla.
Attenzione: Si possono montare solo supporti
IKAR. Nei supporti IKAR si possono montare
solo dispositivi IKAR.
IKAR treppiedi modello DB-A2 con paranco IKAR ALO modello 901,
rullo di rinvio e moschettoni
Creazione della disponibilità all'uso
