Sujeción de anexos/cargas en el carro de guía de la unidad lineal
Elemento de sujeción: taco de corredera
En esta unidad lineal se pueden posicionar y fijar anexos o
cargas en el carro de guía mediante tacos de corredera RK.
Los tacos de corredera RK se insertan en las ranuras del perfil
en el carro de guía y se posicionan para la sujeción según las
especificaciones de los anexos/cargas.

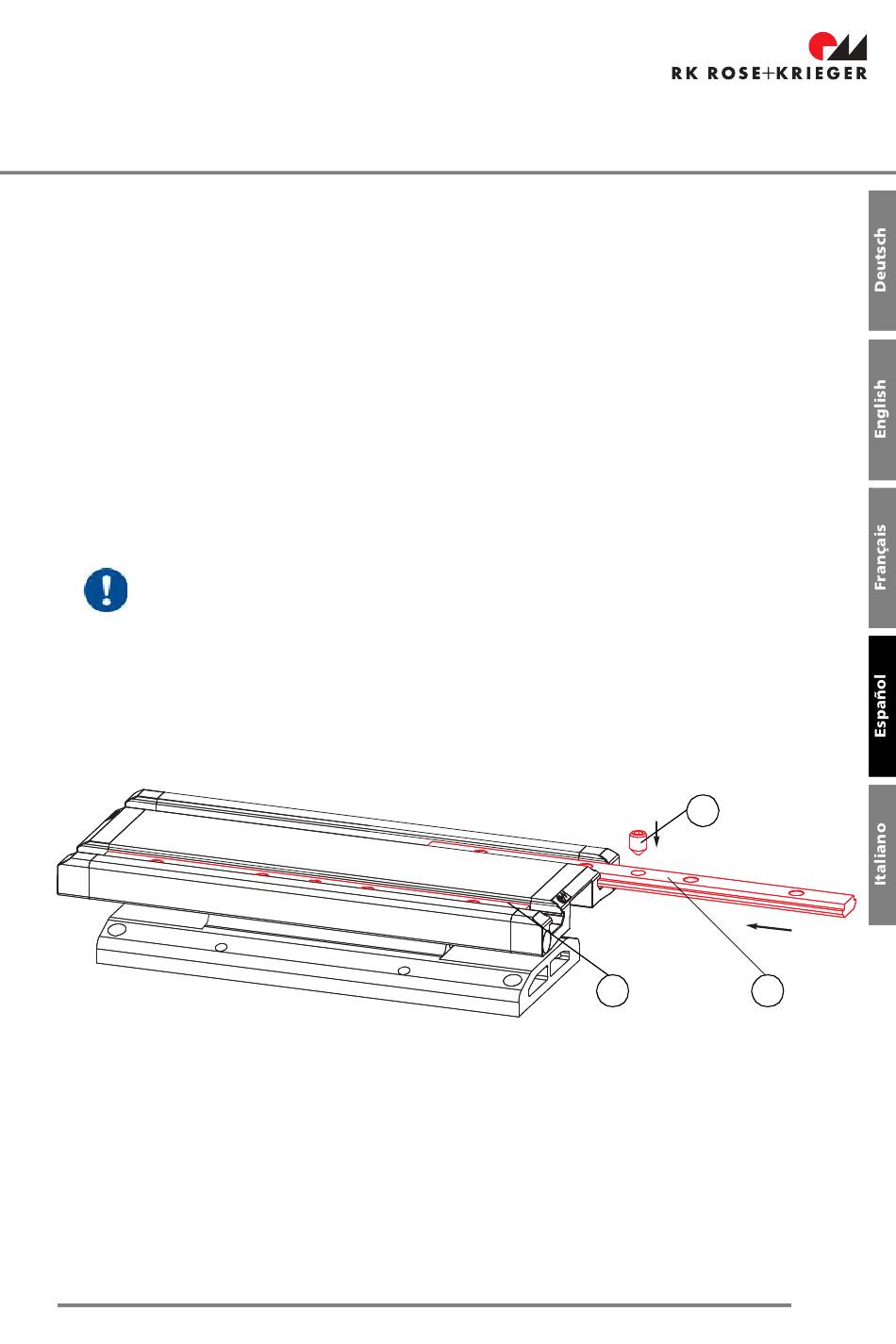

Elemento de sujeción: regleta de tacos de
corredera
En esta unidad lineal se pueden posicionar y fijar anexos o
cargas en el carro de guía mediante regletas de tacos de
corredera RK 1. Las regletas de tacos de corredera RK se
insertan en las ranuras del perfil en el carro de guía y se
posicionan en la ranura con un tornillo prisionero 2.
El tornillo prisionero sirve exclusivamente para el aseguramiento y posicionamiento de
la regleta de tacos de corredera en la ranura del perfil.
Una transmisión de fuerza puede tener lugar exclusivamente a través de la rosca de
sujeción existente en la regleta. Los tornillos para la sujeción de los anexos/cargas no
se pueden sostener en la base de la ranura.
La regleta de tacos de corredera RK indica con su dibujo de
perforación la posición de la sujeción para los anexos/cargas.
