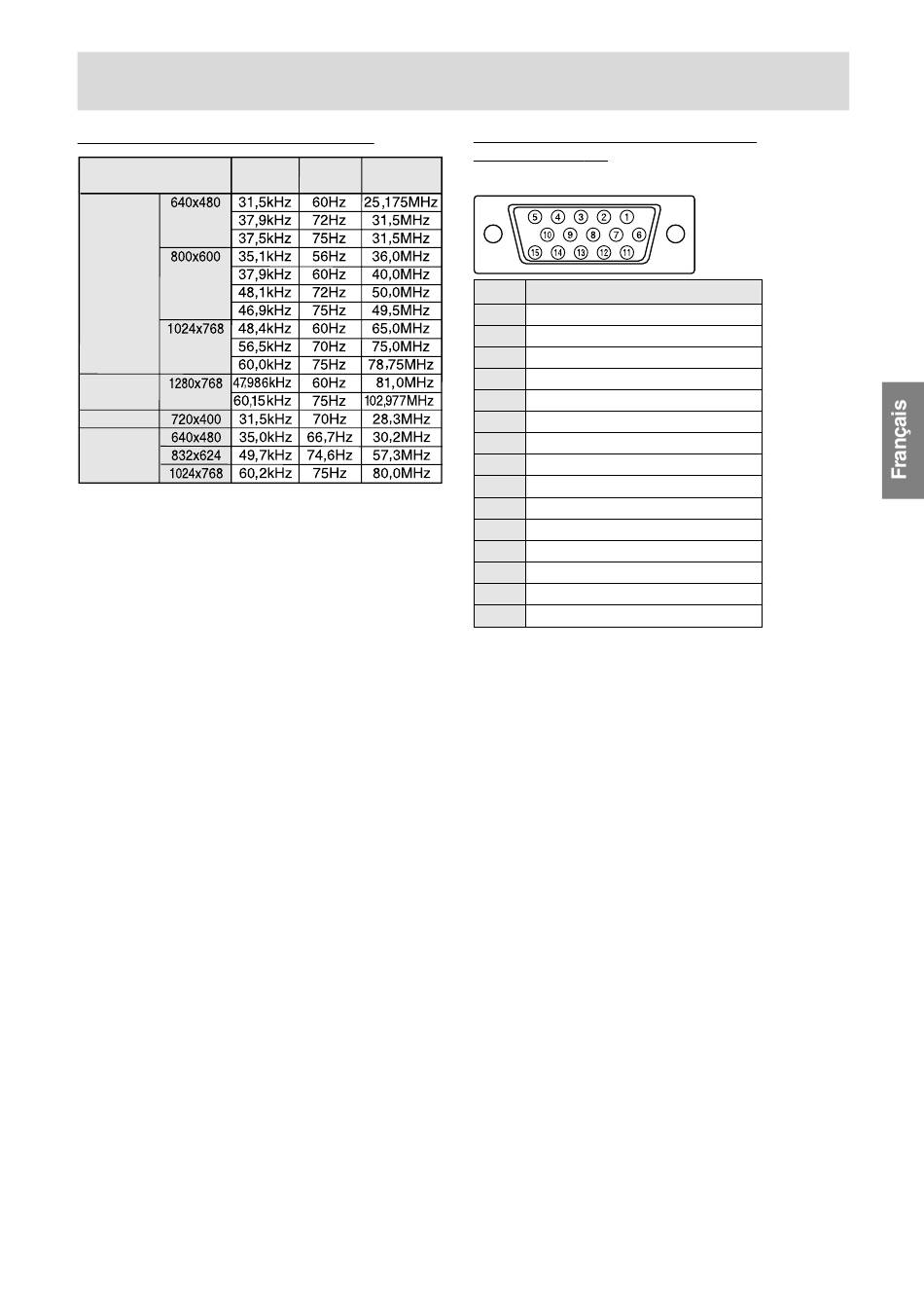

Fréquences des signaux (Mode PC)
Mode affichage Hsync
VESA
WXGA
Saisie de texte US
Série
Power
Macintosh
- La solution recommandée est 1280 x 768 ou
1024 x 768.
- Toutes les fréquences sont non entrelacées.
- Les fréquences pour les séries Power Macintosh
sont des valeurs de référence. Pour le
raccordement, un autre adaptateur (en vente
dans le commerce) peut être nécessaire.
- Si le moniteur reçoit des signaux de fréquence
non compatibles, le message "OUT OF TIMING"
apparaîtra. Suivre le mode d'emploi de
l'ordinateur utilisé pour régler la fréquence de
manière à ce qu'elle soit compatible avec le
moniteur.
- Si le moniteur ne reçoit pas de signal de
fréquence (signal de synchronisation), le
message "NO SIGNAL" apparaîtra.
Caractéristiques techniques
Bande
Vsync
passante
F53
La broche du connecteur d'entrée
analogique RVB
(Mini connecteur de type D-sub 15 broches)
N° Fonction
1 Entrée du signal vidéo rouge
2 Entrée du signal vidéo vert
3 Entrée du signal vidéo bleu
4 GND
5 GND
6 Pour mise à la terre du signal vidéo rouge
7 Pour mise à la terre du signal vidéo vert
8 Pour mise à la terre du signal vidéo bleu
9 +5V
10 GND
11 N.C.
12 Données DDC
13 Pour entrée signal H-sync
14 Pour entrée signal V-sync
15 Horloge DDC
