Sommaire des Matières pour Sharp LL-171A

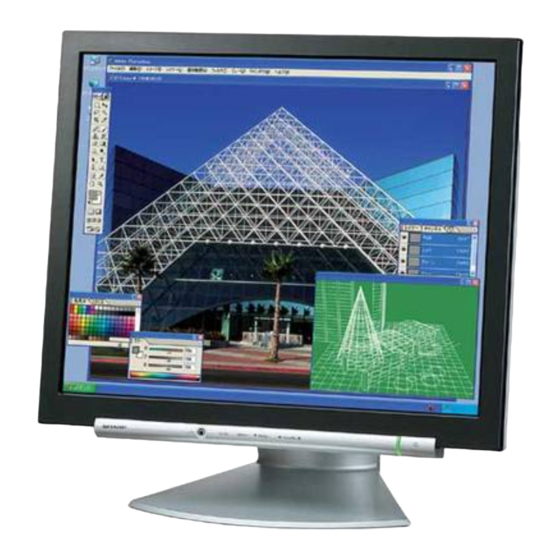

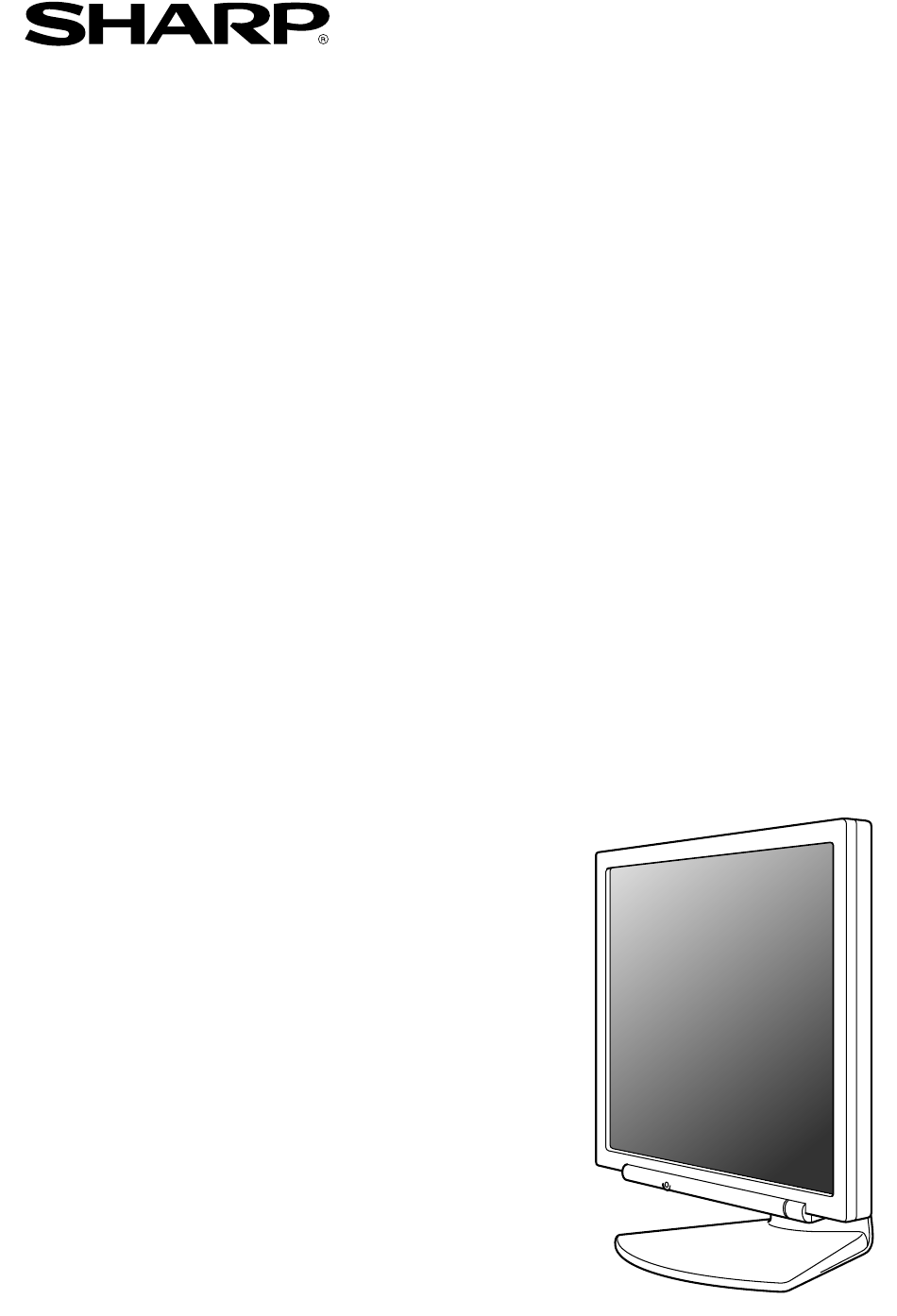

- Page 1 LCD Monitor LCD Farbmonitor Moniteur LCD Monitor LCD Monitor LCD LL-171A LL-171G OPERATION MANUAL BEDIENUNGSANLEITUNG MODE D'EMPLOI MANUALE D'USO MANUAL DE FUNCIONAMIENTO LL-171A...
-
Page 2: Table Des Matières
Table des matières Conseils et mesures de sécurité ............60 Description du produit . -
Page 3: Conseils Et Mesures De Sécurité
à des dégagements excessifs de chaleur des objets durs. et conduire à un début d'incendie. - Il faut savoir que la société Sharp décline toute responsabilité en cas d'erreur survenue durant Le cordon d'alimentation électrique l'utilisation par le client ou une tierce personne,... - Page 4 - Il est conseillé de conserver le carton d'emballage pour le cas où le moniteur devrait être transporté. - Sharp Corporation détient les droits d'auteur du programme Utility Disk. Ne pas le reproduire sans autorisation préalable. - Il se peut que la forme des accessoires fournis diffère légèrement de celle des accessoires...
-
Page 5: Description Du Produit
Description du produit [LL-171A] [LL-171G] 1. Bouton AUTO [LL-171A] ..Ce bouton est utilisé pour effectuer le réglage automatique sur l'écran (CLOCK, PHASE, H-POS et V-POS). (p.71) Bouton INPUT [LL-171G] ..Pour passer d'une borne d'entrée du signal à l'autre. -
Page 6: Réglage De L'inclinaison Et De La Hauteur
Appuyer les mains sur le panneau LCD peut approx. 70 mm provoquer son endommagement. - Prendre garde de ne pas se coincer les doigts. Réglage de l'inclinaison [LL-171A] approx. 25° approx. 5° ATTENTION ! - Assurez-vous bien de relâcher le verrouillage avant d'ajuster la hauteur du support. -
Page 7: Raccordement, Activation Et Désactivation Du Moniteur
- Lors du raccordement, s'assurer que ordinateur l'alimentation tant du moniteur que de l'ordinateur est désactivée. Connexion analogique [LL-171A] - Ne pas courber le câble de manière excessive Raccorder le câble de signal analogique fourni à ni y ajouter de rallonge car cela peut provoquer la borne de sortie analogique RVB de l'ordinateur. - Page 8 Raccordement, activation et désactivation du moniteur Connexion analogique [LL-171G] Connexion numérique [LL-171G] Raccorder le câble de signal numérique (fourni en Raccorder le câble de signal analogique fourni ou accessoire) à la borne de sortie numérique RVB un câble de signal analogique vendu séparément de l'ordinateur.
- Page 9 Raccordement, activation et désactivation du moniteur Lors du raccordement au moyen d'un câble Remarques : - Pour utiliser un câble à 2 entrées, régler la à 2 entrées vendu séparément [LL-171G] borne d'entrée de connexion [INPUT-2] à Le câble à 2 entrées (nom du modèle : NL-C03J), [2LINES] avec le menu de MODE SELECT-2 vendu séparément, permet la connexion entre la (p.74).
-
Page 10: Raccordement D'un Casque Audio (En Vente Dans Le Commerce)
Raccordement, activation et désactivation du moniteur - Pour allumer et éteindre avec l'interrupteur Raccordement d'un casque audio principal, toujours laisser un intervalle d'au (en vente dans le commerce) moins 5 secondes. Une manœuvre trop rapide risque de causer des dysfonctionnements. Un casque audio (en vente dans le commerce) peut être raccordé. -
Page 11: Inversion Entre Les Bornes D'entrée [Ll-171G]
Raccordement, activation et désactivation du moniteur Inversion entre les bornes d'entrée Désactivation de l'alimentation [LL-171G] 1. Mettre l'ordinateur hors tension. 2. Appuyer sur le bouton d'alimentation du Utiliser le bouton INPUT pour basculer entre les moniteur. bornes d'entrée. La diode d'alimentation s'éteind. Borne d'entrée analogique RVB Borne d'entrée DVI-I... -
Page 12: Réglage De L'affichage Du Moniteur Et Du Volume Des Haut-Parleurs
Réglage de l'affichage du moniteur et du volume des haut-parleurs Pour le signal analogique Fonction de verrouillage des réglages 1. Effectuer tout d'abord un réglage automatique. En désactivant les boutons de commande (c'est-à- (p.71) dire en les verrouillant), toute tentative de 2.Effectuer au besoin un réglage manuel. -
Page 13: Réglage Du Volume Des Haut-Parleurs
Réglage de l'affichage du moniteur et du volume des haut-parleurs Réglage du volume des haut-parleurs Confirmation des informations sur l'appareil 1. Sans que le menu OSD ne soit affiché, appuyer sur le bouton ou le bouton Le nom du modèle (MODEL), le numéro de série 2. -
Page 14: Réglage De L'affichage Du Moniteur
Le réglage automatique peut être effectué en (avec un signal analogique) utilisant soit le bouton AUTO ou le bouton MENU. Les options CLOCK, PHASE, H-POS, V-POS du Bouton AUTO [LL-171A] menu ADJUSTMENT peuvent être ajustées 1. Appuyez sur le bouton Auto. automatiquement. -
Page 15: Réglage Manuel De L'écran
Réglage de l'affichage du moniteur Menu ADJUSTMENT (AJUST) Réglage manuel de l'écran Quand le LL-171G est utilisé avec une connexion numérique, ce réglage de menu n'est pas 1. D'abord afficher une image qui rend la totalité nécessaire. de l'écran du moniteur très lumineuse. (p.71) 2. - Page 16 Réglage de l'affichage du moniteur Menu GAIN CONTROL Menu COLOR CONTROL (CTRL. DES COULEURS) (CTRL. LUMINOSIT) WHITE BALANCE Quand le LL-171G est utilisé avec une connexion 1. Après avoir sélectionné [WHITE BALANCE], numérique, ce réglage de menu n'est pas nécessaire. appuyer sur le bouton Le menu WHITE BALANCE sera affiché.
- Page 17 Réglage de l'affichage du moniteur Menu MODE SELECT-1 Menu MODE SELECT-2 (MODE SÉLECTION-1) (MODE SÉLECTION-2) INFORMATION Remarque : Le nom du modèle (MODEL), le numéro de série - En fonction de la résolution du signal d'entrée, (S/N) et la durée d'utilisation (USAGE TIME) du même si les options peuvent être sélectionnées, moniteur peuvent être vérifiés.
-
Page 18: Entretien Du Moniteur
Si après cela, il ne fonctionne toujours pas - Le câble audio est-il raccordé correctement? correctement, contacter le magasin où il a été (p.66) acheté ou votre réparateur agréé Sharp le plus - Exécutez la procédure de réglage du volume. proche. (p.70) - Les casques audio sont-ils branchés? -
Page 19: Caractéristiques Techniques
VGA/SVGA/XGA, etc. à la taille plein écran.) Plug & Play VESA : DDC2B compatible Gestion de l'alimentation [LL-171A] VESA : basé sur le DPMS [LL-171G] VESA : basé sur le DPMS DVI : basé sur le DMPM Sortie des haut-parleurs 1 W + 1 W Borne d'entrée signal... - Page 20 - Câble à 2 entrées, NL-C03J (à acheter séparément) : approx. 0,25 m Remarque : - SHARP se réserve le droit d'apporter des modifications à la présentation et aux caractéristiques des appareils à fin d'amélioration. Les valeurs indiquées dans ce...
- Page 21 Caractéristiques techniques Fréquences des signaux (analogique) Fréquences des signaux (numérique) [LL-171G] Bande Bande Mode affichage Hsync Hsync Vsync Vsync Mode affichage passante passante VESA VESA Saisie de texte US - La résolution recommandée est 1280 x 1024. Saisie de texte US - Toutes les fréquences sont non entrelacées.
- Page 22 La broche du connecteur d'entrée Gestion de l'alimentation analogique RVB Le modèle LL-171A est basé sur le système VESA DPMS. Le modèle LL-171G est basé sur les deux (Mini connecteur de type D-sub 15 broches) systèmes VESA DPMS et DVI DMPM. Pour activer la fonction de gestion de l'alimentation du moniteur, la carte vidéo et l'ordinateur utilisés...
-
Page 23: Installation Des Fichiers Relatifs Au Paramétrage Du Moniteur Et Au Profil Icc (Pour Windows)
Installation des fichiers relatifs au paramétrage du moniteur et au profil ICC (Pour Windows) En fonction du type d'ordinateur ou du système 7. S'assurer que le moniteur affiche une image, d'exploitation, il peut parfois s'avérer nécessaire ensuite cliquer sur [Apply]. d'installer des fichiers relatifs au paramétrage du 8. - Page 24 Installation des fichiers relatifs au paramétrage du moniteur et au profil ICC (Pour Windows) Pour Windows 2000 Pour Windows Me Installation des fichiers relatifs au paramétrage du Installation des fichiers relatifs au paramétrage du moniteur sous Windows 2000, et au réglage du moniteur sous Windows Me, et au réglage du profil ICC du moniteur en tant que valeur par profil ICC du moniteur en tant que valeur par...
- Page 25 Installation des fichiers relatifs au paramétrage du moniteur et au profil ICC (Pour Windows) Pour Windows XP Installation du profil ICC Installation du profil ICC du moniteur. (Si Installation des fichiers relatifs au paramétrage du l'information relative au paramétrage a déjà été moniteur sous Windows XP, et au réglage du profil installée, alors le profil l'a été...
-
Page 26: Informations Sur Le Profil Colorsync (Pour Macos)
Informations sur le profil ColorSync (Pour MacOS) A propos du profil ColorSync ColorSync est le système de gestion des couleurs de Apple Computer et il permet de réaliser les caractéristiques de l'affichage de couleurs lors d'une utilisation avec une application compatible. Un profil ColorSync décrit les caractéristiques de couleur du moniteur LCD. -
Page 27: Instructions Relatives À L'installation D'un Bras Conforme Vesa
4. Retirer les quatre vis et ensuite le support du moniteur ou un endommagement des pièces moniteur. internes. [LL-171A] Vis de fixation du bras Bras Partie du moniteur à laquelle vient se fixer le bras... - Page 31 SHARP CORPORATION Printed in China Gedruckt in China Imprimé en Chine Stampato in Cina Impreso en China 0NW170184302A (1)
