A N W E N D U N G S H I N W E I S E
6

Anwendungshinweise

D E 6.1

Universalhalter

Der Universalhalter dient dem Transfer von
Modellen in den Scanner, die keine Splitex-Auf-
nahme/-Platte besitzen. Er dient sowohl der Fixie-
rung einzelner Modelle als auch von Modell-
paaren, die sich in Okklusion befinden.

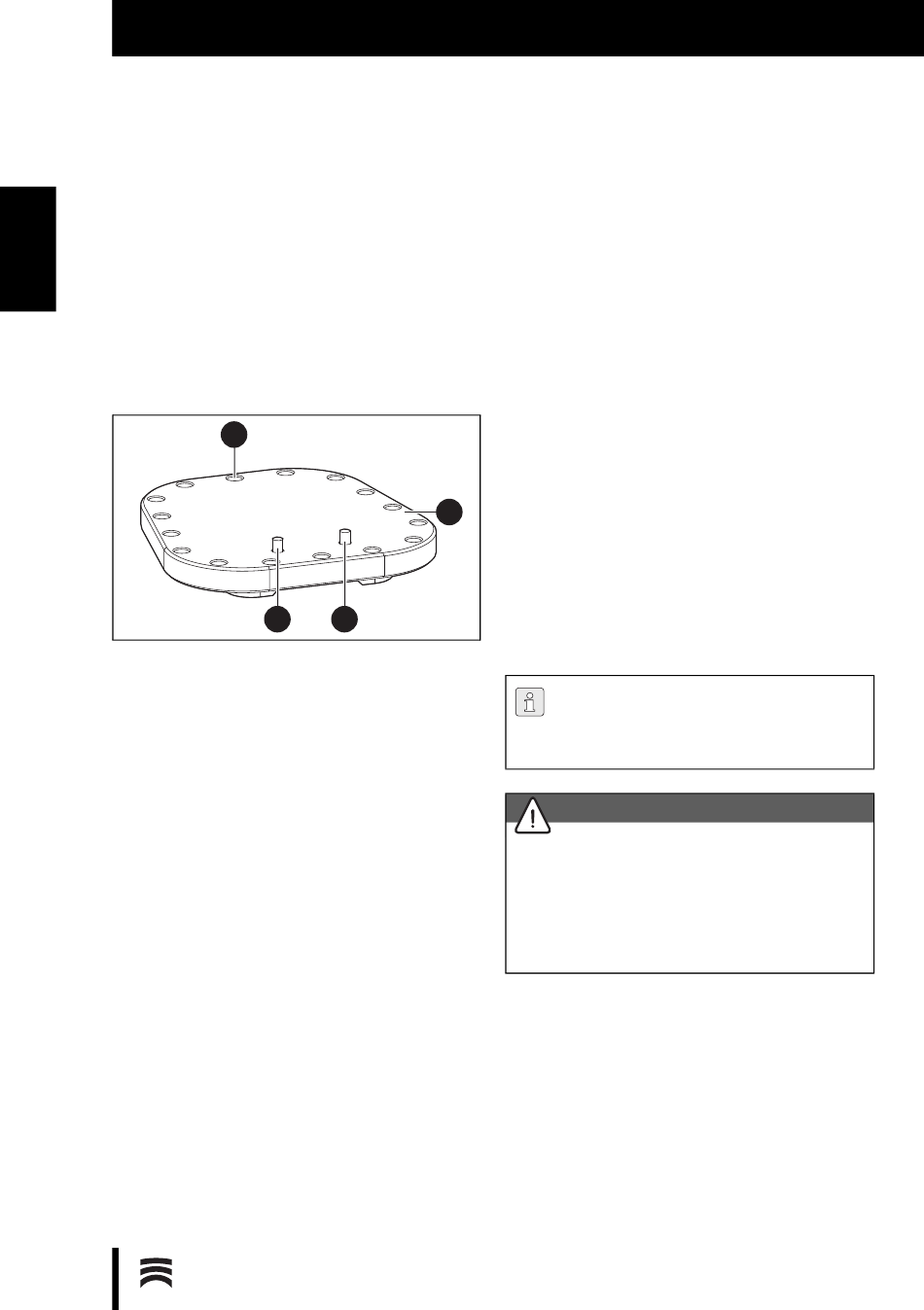

Bild 10 Universalhalter
1 Oberseite
2 Metallstifte
3 Bohrungen für Fixierstifte
_ Die Oberseite des Universalhalters [1] ist eben
und dient zum Aufbringen von Knetmasse, auf
der die Zahnmodelle fixiert werden.
_ An der hinteren Seite der ebenen Fläche befin-
den sich zwei Metallstifte [2]. Diese stellen die
rückseitige Begrenzung für die Platzierung von
Modellen dar.
_ Der Universalhalter verfügt über insgesamt 16
Bohrungen [3]. Diese dienen zum Platzieren der
Fixierstifte inkl. Fixierfedern.
12
3
2 2
6.1.1 Platzierung im Scanner
▷ Den Universalhalter direkt auf die Scan Base
Plate im Scanner setzen.
Durch den integrierten Magneten ist dieser ohne
Verwendung weiterer Fixierelemente auf der
Scan Base Plate ausreichend fixiert.
▷ Zur Entnahme aus dem Scanner den Universal-
halter rückseitig oder seitlich fassen und abhe-
ben.
6.1.2 Fixierstifte inkl. Fixierfedern
Die Fixierstifte inkl. Fixierfedern dienen zum Fixie-
1
ren von in Okklusion stehenden Modellpaaren auf
dem Universalhalter.
▷ Die Fixierstifte hierfür in die für eine optimale
Modellfixierung passende Bohrung soweit ein-
stecken, dass der Metallring aufliegt.
Die Fixierstifte sind lose in den Bohrungen
platziert und erst durch die korrekte Ver-
wendung der Fixierfedern stabilisiert.
HINWEIS:
Fixierstifte nur dann in den Universalhalter ein-
setzen, wenn diese zur Modellfixierung verwen-
det werden. Während des Scanprozesses können
diese sonst herausfallen und den Scanner
beschädigen.
Funktionsweise
Das Fixieren über Fixierfedern funktioniert durch
Verkanten der Federn mit den Fixierstiften.
▷ Die Fixierfeder auf dem Objekt positionieren
und ausrichten.
▷ Anschließend mit einem Finger mittig auf den
Arm der Fixierfeder drücken.
