3. Assemblage du ventilateur de plafond
3.4
Retirez l'une des trois vis à tête cylindrique bombée M4 x 10 mm dans
le boîtier inférieur et desserrez les deux autres vis.
Conservez la vis à tête cylindrique bombée M4 x 10 mm en vue de
réutilisation ultérieure.
Enfoncez les fils dans l'ensemble de luminaire à DEL et positionnez dans
l'ensemble de boîtier inférieur.
Positionnez l'ensemble de luminaire à DEL dans le boîtier du ventilateur
en plaçant les encoches découpées à cet effet au-dessus des
excroissances du boîtier du ventilateur (Figure 4).
REMARQUE : Assurez-vous que les fils et les bornes sont positionnés
en dessous de l'ensemble de luminaire à DEL et ne sont pas pincés
entre l'ensemble de luminaire à DEL et le boîtier inférieur.
3.5
Faites tourner l'ensemble de luminaire à DEL dans le sens des aiguilles
d'une montre sur le boîtier inférieur en engageant les deux vis
desserrées dans les fentes en forme de trou de serrure (Figure 5).
Sécurisez l'ensemble de luminaire à DEL en serrant les deux vis à tête
cylindrique bombée M4 x 10 mm.
Réinstallez la vis à tête cylindrique bombée M4 x 10 mm qui avait été
retirée auparavant.
Une vis à tête cylindrique bombée M4 x 10 mm de rechange est fournie
dans le sac de pièces détachées si besoin est.
Vous avez maintenant achevé l'assemblage initial de votre nouveau
ventilateur de plafond. Vous pouvez désormais suspendre votre
ventilateur et le câbler.
M4 x 10mm PAN
VIS À TÊTE CYLINDRIQUE
BOMBÉE M4 x 10 mm HEAD SCREW

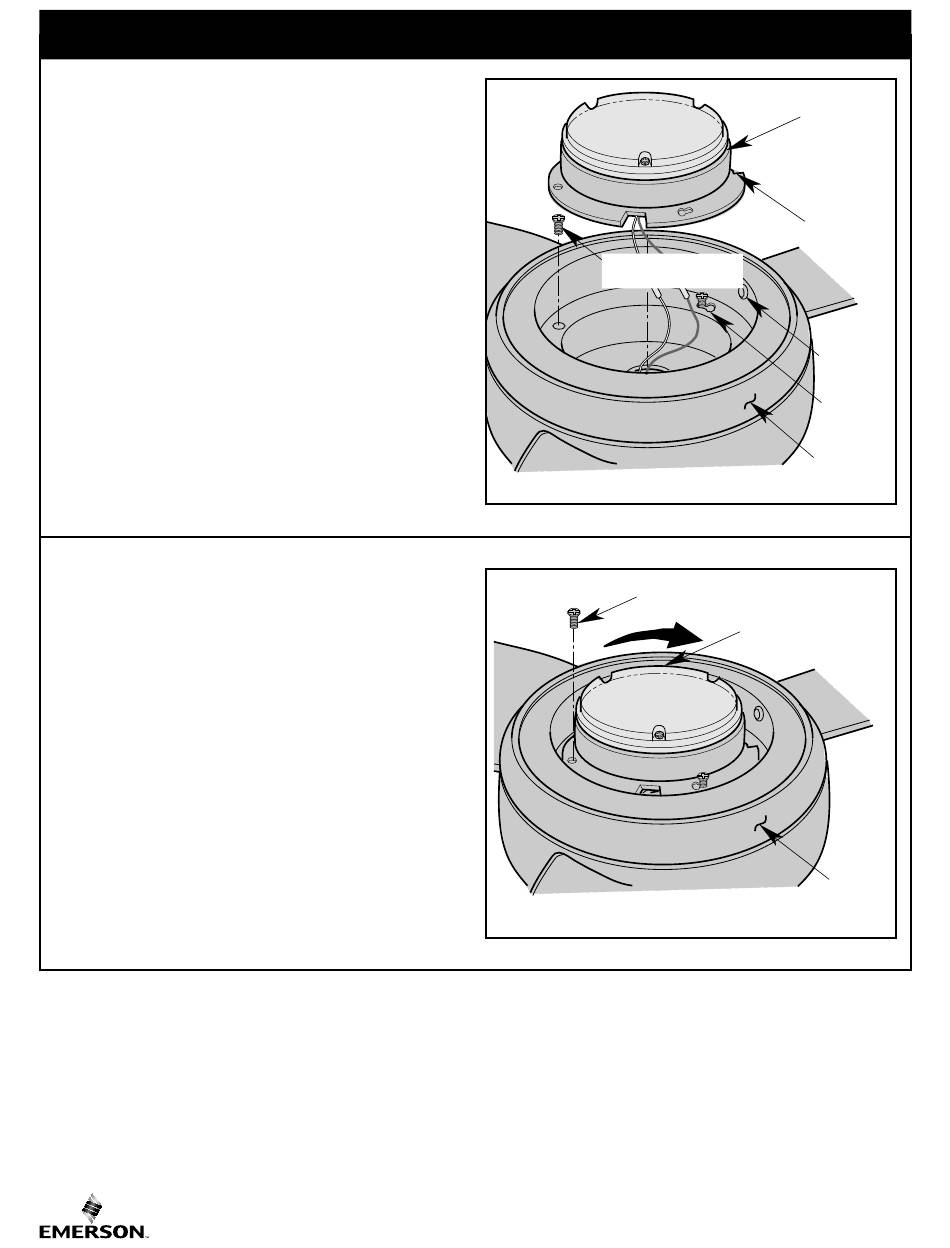

Figure 4
