5. Cómo cablear su ventilador de techo
5.8
Retire y retenga uno de los cuatro tornillos de cabeza tronco -
cónica para la cubierta del techo M5 x 10 mm y una de las cuatro
arandelas hendidas que se encuentran en el plato de montaje en
el techo.
Afloje los tres tornillos de cabeza troncocónica para la cubierta
del techo M5 x 10 mm restantes y las tres arandelas hendidas
restantes (Figura 17).
Desenganche el ensamblaje del motor del ventilador del gancho
del plato de montaje en el techo y levante el ensamblaje del motor
del ventilador hasta el plato de montaje en el techo.
Alinee y acople las ranuras del ensamblaje del motor del ventilador
con las tres cabezas de tornillo que se aflojaron previamente,
rotando el ensamblaje del motor del ventilador para acoplar las
cabezas de los tornillos en las tres ranuras.
NOTA: Tenga cuidado de capturar tanto los tornillos de cabeza
troncocónica para la cubierta del techo M5 x 10 mm como las
arandelas hendidas en el lado exterior del ensamblaje del
motor del ventilador.
Reinstale el tornillo de cabeza troncocónica para la cubierta del
techo M5 x 10 mm y las arandelas hendidas que se retiraron
previamente (Figura 17).
Apriete completamente los cuatro tornillos de cabeza troncocónica
para la cubierta del techo M5 x 10 mm y las cuatro arandelas
hendidas.
ADVERTENCIA
Para evitar posibles incendios o descargas eléctricas,
asegúrese de que los cables eléctricos estén completamente
dentro de la caja de tomacorriente y que no estén aplastados
entre el plato de montaje en el techo y el ensamblaje de la
carcasa del motor del ventilador.
5.9
Posicione el anillo embellecedor del techo sobre cada una de las
cabezas de tornillo de cabeza troncocónica para la cubierta del
techo M5 x 10 mm que sobresalen y rote el anillo embellecedor
del techo en sentido contrario al de las agujas del reloj para que
se sujete firmemente (Figura 18).
PLATO DE MONTAJE
CEILING
EN EL TECHO
MOUNTING PLATE

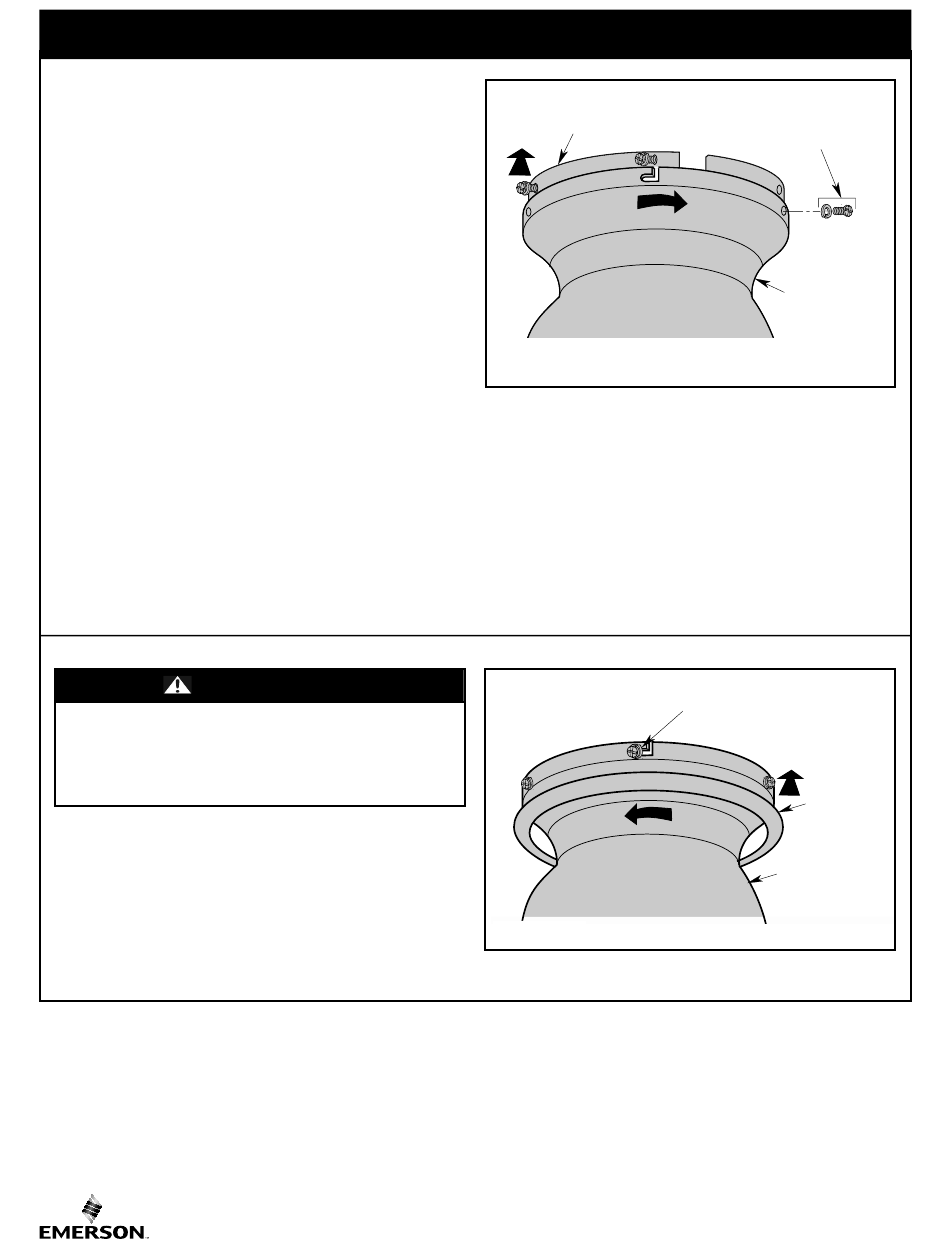

Figura 17
En la bolsa de piezas se suministran un tornillo de cabeza
troncocónica para la cubierta del techo M5 x 10 mm de repuesto
y una arandela hendida de repuesto, por si se necesitan.
Figura 18
36
(continuación)
TORNILLO DE CABEZA
TRONCOCÓNICA PARA LA
M5 x 10 mm PAN HEAD
CUBIERTA DEL TECHO M5 x 10 mm
CEILING COVER SCREW
Y ARANDELA HENDIDA
& SPLIT WASHER
ENSAMBLAJE
FAN MOTOR
DEL MOTOR DEL
ASSEMBLY
VENTILADOR
CABEZAS DE TORNILLO DE CABEZA
M5 x 10 mm PAN HEAD CEILING
TRONCOCÓNICA PARA LA CUBIERTA
COVER SCREW HEADS & SPLIT
DEL TECHO M5 x 10 mm Y
WASHER S (4)
ARANDELAS HENDIDAS (4)
ANILLO
CEILING
EMBELLECEDOR
TRIM RING
DEL TECHO
ENSAMBLAJE
FAN MOTOR
DEL MOTOR DEL
ASSEMBLY
VENTILADOR
No. de modelo U.L.: CF145L y CF153L
