7. Instalación opcional de la cubierta sin luz
7.3
Desconecte los terminales de los cables del ensamblaje del
accesorio de iluminación LED separándolos de los terminales de los
cables del ensamblaje del motor del ventilador (Figura 22).
Guarde el ensamblaje del accesorio de iluminación LED en un lugar
seguro para instalarlo en el futuro.
Introduzca por completo los cables y los conectores del ensamblaje
del motor del ventilador en la carcasa inferior antes de ensamblar la
cubierta sin luz.
7.4
Coloque la cubierta sin luz sobre la carcasa inferior, alineando las
tres áreas planas ubicadas en la pestaña superior de la cubierta
sin luz con los tres hoyuelos ubicados en el interior de la carcasa
inferior (Figura 23).
Luego, gire la cubierta sin luz en el sentido de las agujas del reloj
hasta que deje de girar.
Su cubierta sin luz está ahora instalada.
TERMINALES DE LOS FAN MOTOR
CABLES DEL ENSAMBLAJE
ASSEMBLY WIRE
DEL MOTOR DEL
TERMINALS
VENTILADOR
TERMINALES DE LOS LED LIGHT
CABLES DEL ENSAMBLAJE DEL FIXTURE ASSEMBLY
ACCESORIO DE ILUMINACIÓN WIRE TERMINALS
LED
ENSAMBLAJE DEL ACCESORIO
LED LIGHT FIXTURE
DE ILUMINACIÓN LED
ASSEMBLY

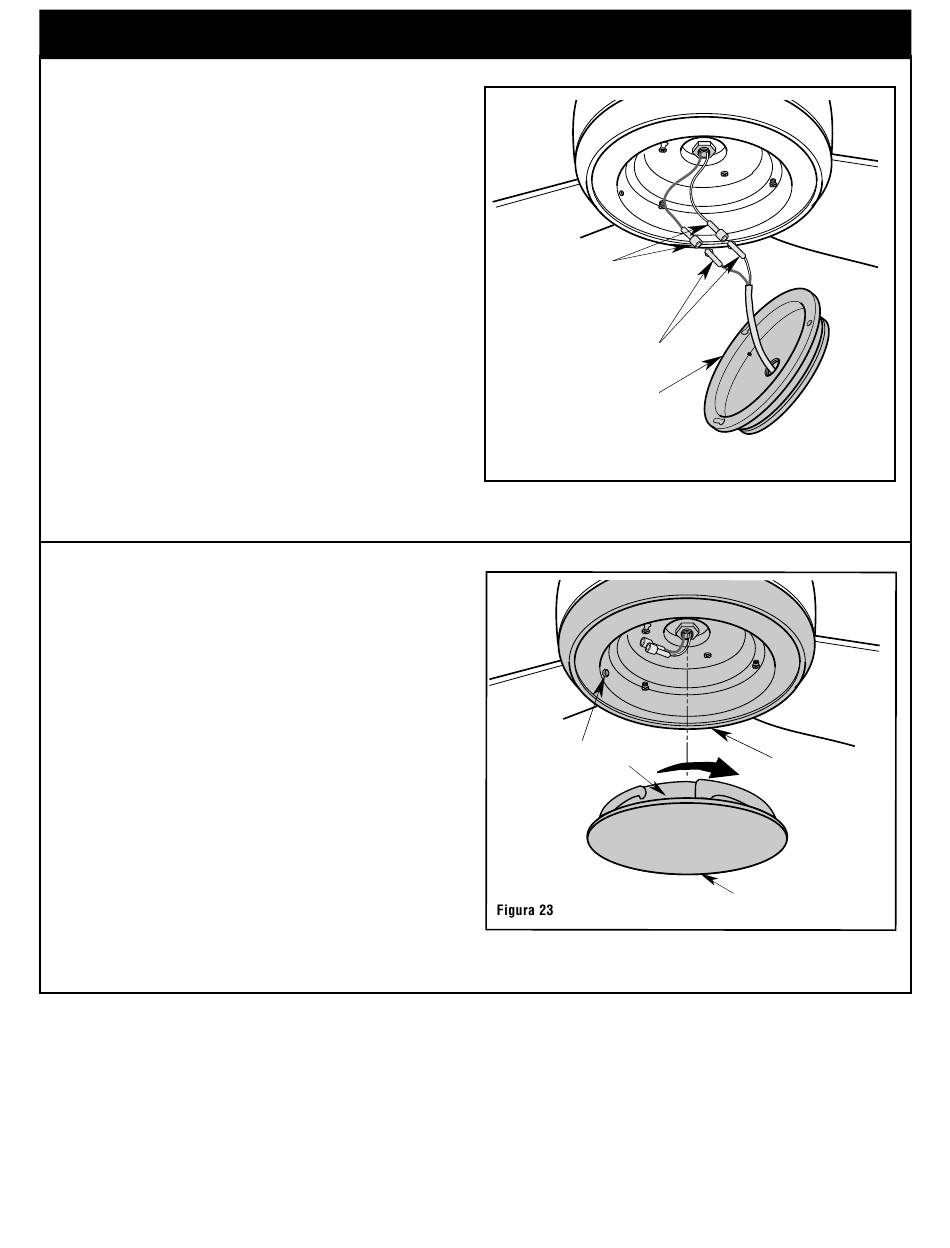

Figura 22
HOYUELOS (3)
ÁREA PLANA (3)
39
Sírvase llamar al 1-800-654-3545 para obtener asistencia adicional
(continuación)
CARCASA INFERIOR
CUBIERTA SIN LUZ
