Danfoss VLT AutomationDrive FC 301 Guide De Programmation page 90

Description des paramètres
3.5.4 4-5* Rég.Avertis.
Utiliser ces paramètres pour ajuster les limites d'avertis-
sement pour le courant, la vitesse, la référence et le signal
de retour.
3 3
Les avertissements sont affichés sur le LCP et peuvent être
programmés comme sorties ou lus via un bus de terrain
dans le mot d'état élargi.

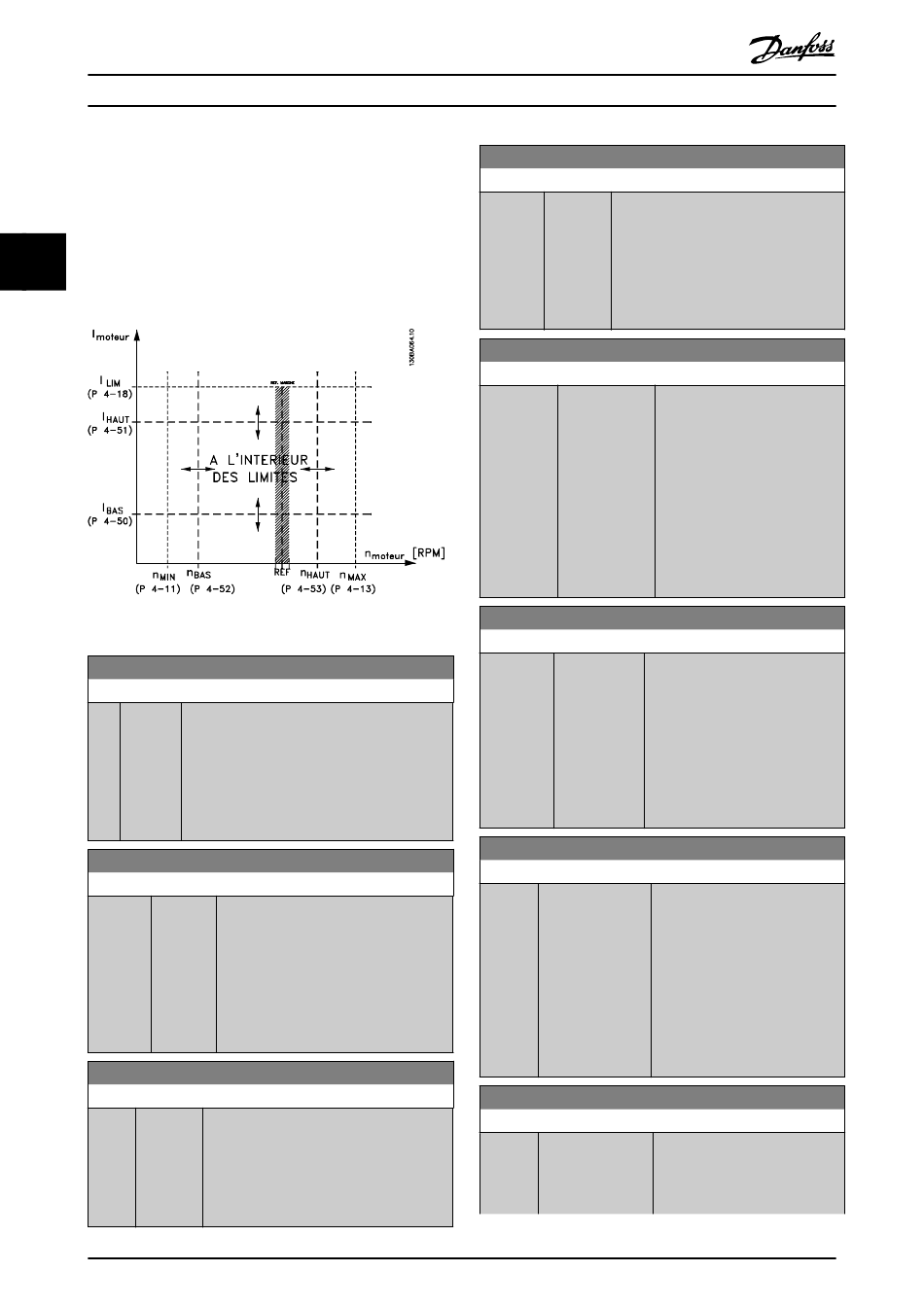

Illustration 3.33 Avertissements réglables
4-50 Avertis. courant bas
Range:
0 A [ 0 -
*
par. 4-51
A]
4-51 Avertis. courant haut
Range:
Size [ par.
related 4-50 - par.
*
16-37 A]
4-52 Avertis. vitesse basse
Range:
0 RPM [ 0 - par.
*
4-53 RPM]
88
VLT
Fonction:
Saisir la valeur I . Lorsque le courant moteur
BAS
tombe en dessous de cette limite, Courant bas
apparaît. Possible de programmer les sorties
pour obtenir un signal d'état à la borne 27 ou
29 (FC 302 uniquement), ainsi qu'à la sortie
relais 01 ou 02 (FC 302 uniquement). Se reporter
à l'Illustration 3.33.
Fonction:
Saisir la valeur I . Lorsque le courant
HAUT
moteur dépasse cette limite, Courant haut
apparaît. Possible de programmer les
sorties pour obtenir un signal d'état à la
borne 27 ou 29 (FC 302 uniquement),
ainsi qu'à la sortie relais 01 ou 02 (FC 302
uniquement). Se reporter à
l'Illustration 3.33.
Fonction:
Saisir la valeur n . Lorsque la vitesse du
BAS
moteur dépasse cette limite, Vit. basse
apparaît. Possible de programmer les sorties
pour obtenir un signal d'état à la borne 27
ou 29 (FC 302 uniquement), ainsi qu'à la
sortie relais 01 ou 02 (FC 302 uniquement).
Danfoss A/S © 08/2016 Tous droits réservés.
®
AutomationDrive FC 301/302
4-53 Avertis. vitesse haute
Range:
Size
related
*
4-54 Avertis. référence basse
Range:
-999999.999
4-55 Avertis. référence haute
Range:
999999.999
*
4-56 Avertis.retour bas
Range:
Size
related par. 4-57
*
ReferenceFeed-
backUnit]
4-57 Avertis.retour haut
Range:
Size
related 999999.999
*
ReferenceFeed-
backUnit]
Fonction:
[ par. Saisir la valeur n
HAUT
4-52 - du moteur dépasse cette valeur, Vit.
60000 haute apparaît. Possible de programmer
RPM] les sorties pour obtenir un signal d'état à
la borne 27 ou 29, ainsi qu'à la sortie
relais 01 ou 02. Se reporter à
l'Illustration 3.33.
Fonction:
[ -999999.999 - Saisir la limite inférieure de
*
par. 4-55 ] référence. Lorsque la référence
effective tombe au-dessous de
cette limite, l'affichage indique
Réfbasse. Possible de
programmer les sorties pour
obtenir un signal d'état à la
borne 27 ou 29 (FC 302
uniquement), ainsi qu'à la sortie
relais 01 ou 02 (FC 302
uniquement).
Fonction:
[ par. 4-54 - Saisir la limite supérieure de
999999.999 ] référence. Lorsque la réf. effective
dépasse cette limite, l'affichage
indique Réfhaute. Possible de
programmer les sorties pour
obtenir un signal d'état à la borne
27 ou 29 (FC 302 uniquement),
ainsi qu'à la sortie relais 01 ou 02
(FC 302 uniquement).
Fonction:
[ -999999.999 - Saisir la limite inf. du signal de
retour. Lorsque le signal de retour
tombe sous cette limite,
l'affichage indique Retour
Possible de programmer les
sorties pour obtenir un signal
d'état à la borne 27 ou 29 (FC
302 uniquement), ainsi qu'à la
sortie relais 01 ou 02 (FC 302
uniquement).
Fonction:
[ par. 4-56 - Saisir la limite supérieure du
signal de retour. Lorsque le signal
dépasse cette limite, Retour
apparaît. Possible de programmer
. Lorsque la vitesse
.
bas
haut
MG33MM04
