Introduction
1 1
Connecter les entrées et sorties digitales et analogiques
séparément aux entrées communes (bornes 20, 55, 39) du
variateur de fréquence afin d'éviter que les courants de
terre des deux groupes n'affectent d'autres groupes. Par
exemple, la commutation sur l'entrée digitale peut troubler
le signal d'entrée analogique.
Polarité d'entrée des bornes de commande
12 13 18

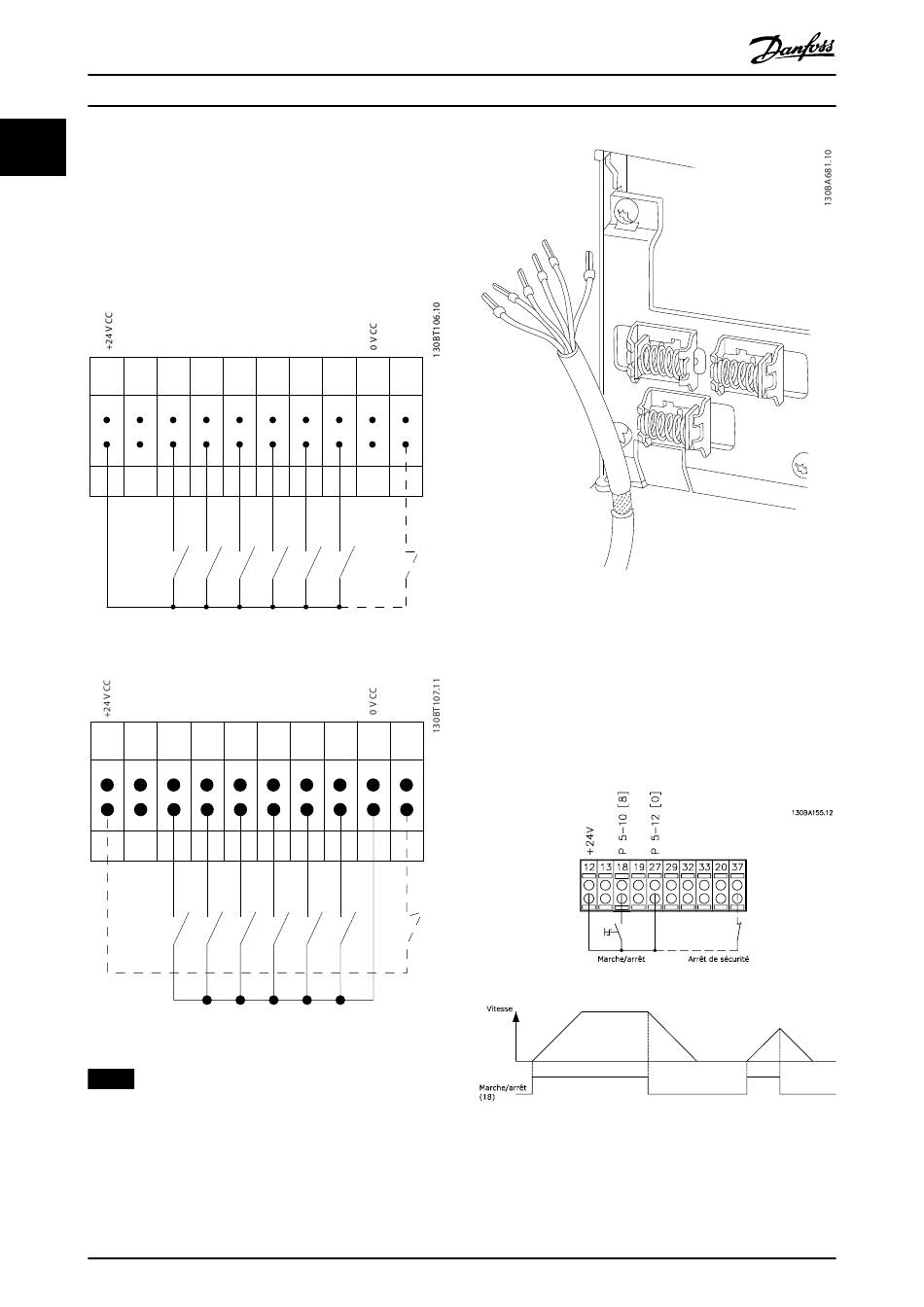

Illustration 1.3 PNP (source)
12 13 18
Illustration 1.4 NPN (dissipateur)
AVIS!
Les câbles de commande doivent être blindés/armés.
Voir le chapitre Mise à la terre de câbles de commande
blindés du Manuel de configuration pour la terminaison
correcte des câbles de commande.
10
VLT
PNP (source)
Câblage entrée digitale
19 27 29 32 33
NPN (dissipateur)
Câblage entrée digitale
19 27 29 32 33
Danfoss A/S © 08/2016 Tous droits réservés.
®
AutomationDrive FC 301/302
20 37
Illustration 1.5 Mise à la terre des câbles de commande
blindés/armés
1.5.1 Marche/arrêt
Borne 18 = paramétre 5-10 E.digit.born.18 [8] Démarrage.
Borne 27 = paramétre 5-12 E.digit.born.27 [0] Inactif ([2]
Lâchage par défaut).
20 37
Borne 37 = Safe Torque Off (si disponible).
Illustration 1.6 Marche/arrêt
MG33MM04
