Description des paramètres
3-27 Virtual Master Max Ref
Range:
50.0 [0.0 -
Hz 590.0
*
Hz]
3 3
3.4.4 Rampes
3-4* Rampe 1
Pour chacune des quatre rampes (groupes de paramètres
3-4* Rampe 1, 3-5* Rampe 2, 3-6* Rampe 3 et 3-7* Rampe 4),
configurer les paramètres de rampe :
•
type de rampe
•
temps de rampe (durée de l'accélération et de la
décélération) ; et
•
niveau de compensation des à-coups des
rampes S.
Commencer par définir les temps de rampe linéaire corres-
pondant aux Illustration 3.25 et Illustration 3.26.
High-limit
Reference
P 4-11
Low limit

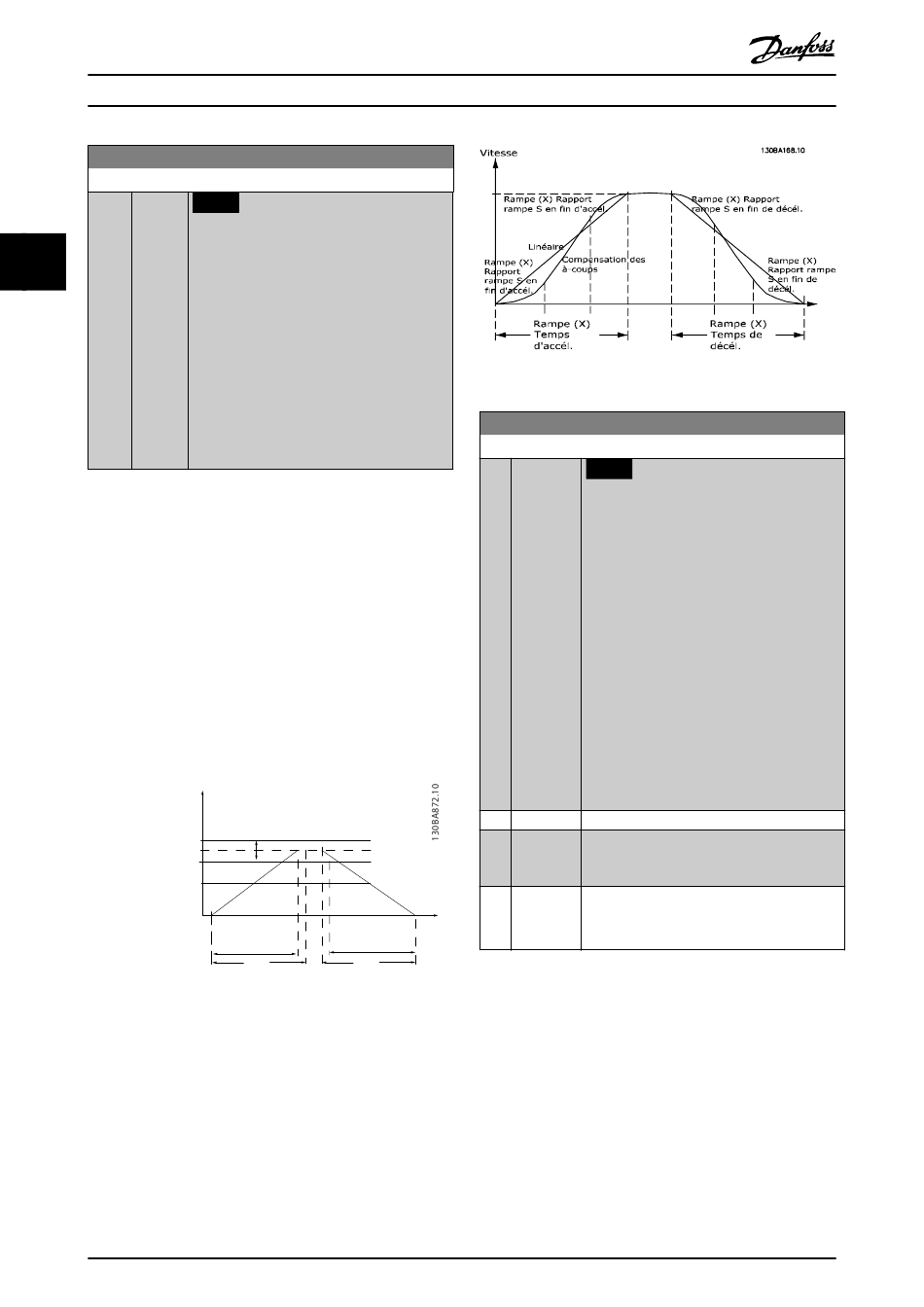

Illustration 3.25 Temps de rampe linéaires
Si les rampes S sont sélectionnées, régler le niveau de
compensation non linéaire des à-coups requis. Régler la
compensation des à-coups en définissant la proportion des
temps d'accélération et de décélération de rampe lorsque
les accélérations et décélérations sont variables (c.-à-d.
lorsqu'elles augmentent ou diminuent). Les réglages des
accélérations et décélérations de la rampe S correspondent
à un pourcentage du temps de rampe effectif.
76
Fonction:
AVIS!
Ce paramètre est valide uniquement
avec la version logicielle 48.XX.
Saisir la vitesse maximale du maître virtuel. La
référence effective est réglée par rapport à
cette valeur à l'aide de la source sélectionnée
au paramétre 3-15 Ress.? Réf. 1 ou de la
référence de bus de terrain 1. Le sens de
rotation est commandé par le signal avant/
arrière sur une entrée digitale ou le bus de
terrain. Utiliser le groupe de paramètres 3-6*
Rampe 3 pour configurer l'accélération et la
décélération.
RPM
P 4-13
n
s
P 3-*1 P 3-*2
Ramp (X)Up Ramp (X) Down
Time (Acc) Time (Dec)
t
acc
Danfoss A/S © 08/2016 Tous droits réservés.
®
VLT AutomationDrive FC 301/302
Illustration 3.26 Temps de rampe linéaires
3-40 Type rampe 1
Option:
[0] Linéaire
*
[1] Jerk
constant
RampS
[2] Tps rampe
S
Time
t
dec
Fonction:
AVIS!
Si [1] Jerk constant RampS est
sélectionné et si la référence au cours de
la rampe est modifiée, le temps de
rampe peut être prolongé afin d'obtenir
un mouvement sans à-coups pouvant
entraîner un temps de démarrage ou
d'arrêt plus long.
L'ajustement supplémentaire des
rapports de rampe S ou la commutation
des activateurs peut être nécessaire.
Sélectionner le type de rampe selon les spécifi-
cations d'accélération et de décélération.
Une rampe linéaire assure une accélération
constante au cours de la rampe. Une rampe S
assure une accélération non linéaire, en
compensant les à-coups de l'application.
Accélération avec le moins d'à-coups possible.
Rampe S en fonction des valeurs définies aux
paramétre 3-41 Temps d'accél. rampe 1 et
paramétre 3-42 Temps décél. rampe 1.
