Description des paramètres
0-23 Affich. ligne 2 grand
Sélectionner une variable à afficher sur la ligne 2. Les options
sont identiques à celles énumérées pour le paramétre 0-20 Affich.
ligne 1.1 petit.
0-24 Affich. ligne 3 grand
Sélectionner une variable à afficher sur la ligne 3.
0-25 Mon menu personnel
Range: Fonction:
Size [0 - Définir jusqu'à 50 paramètres qui apparaîtront
related 9999 ] dans le menu personnel Q1 accessible via la
*
touche [Quick Menu] du LCP. Les paramètres
sont affichés dans le menu personnel Q1 selon
l'ordre programmé dans ce paramètre de
tableau. Effacer les paramètres en réglant la
valeur sur 0000.
Par exemple, cela peut être utilisé pour offrir
un accès simple et rapide à 50 paramètres
maximum, devant être modifiés réguliè-
rement (pour des raisons de maintenance de
l'usine p. ex.) ou changés par un fabricant
pour permettre la mise en service simple des
équipements.
3.1.4 0-3* Lecture LCP
Il est possible de personnaliser les éléments d'affichage à
des fins diverses :
•
Lecture personnalisée : valeur proportionnelle à la
vitesse (linéaire, au carré ou au cube selon l'unité
sélectionnée au paramétre 0-30 Unité lect. déf. par
utilisateur).
•
Texte affiché : chaîne de texte enregistrée dans
un paramètre.
Lecture personnalisée
La valeur calculée à afficher s'appuie sur les réglages des :
•
Paramétre 0-30 Unité lect. déf. par utilisateur.
•
Paramétre 0-31 Val.min.lecture déf.par utilis.
(linéaire uniquement).
•
Paramétre 0-32 Val.max. déf. par utilis..
•
Paramétre 4-13 Vit.mot., limite supér. [tr/min].
•
Paramétre 4-14 Vitesse moteur limite haute [Hz].
•
Vitesse réelle
MG33MM04
Guide de programmation
Lecture personnalisée (Valeur)
Par. DR–09
Unité de lecture personalisée
Par. K–30
Valuer max
Par K–32
Valuer min
Unités lineaires
uniquement
Par K–31

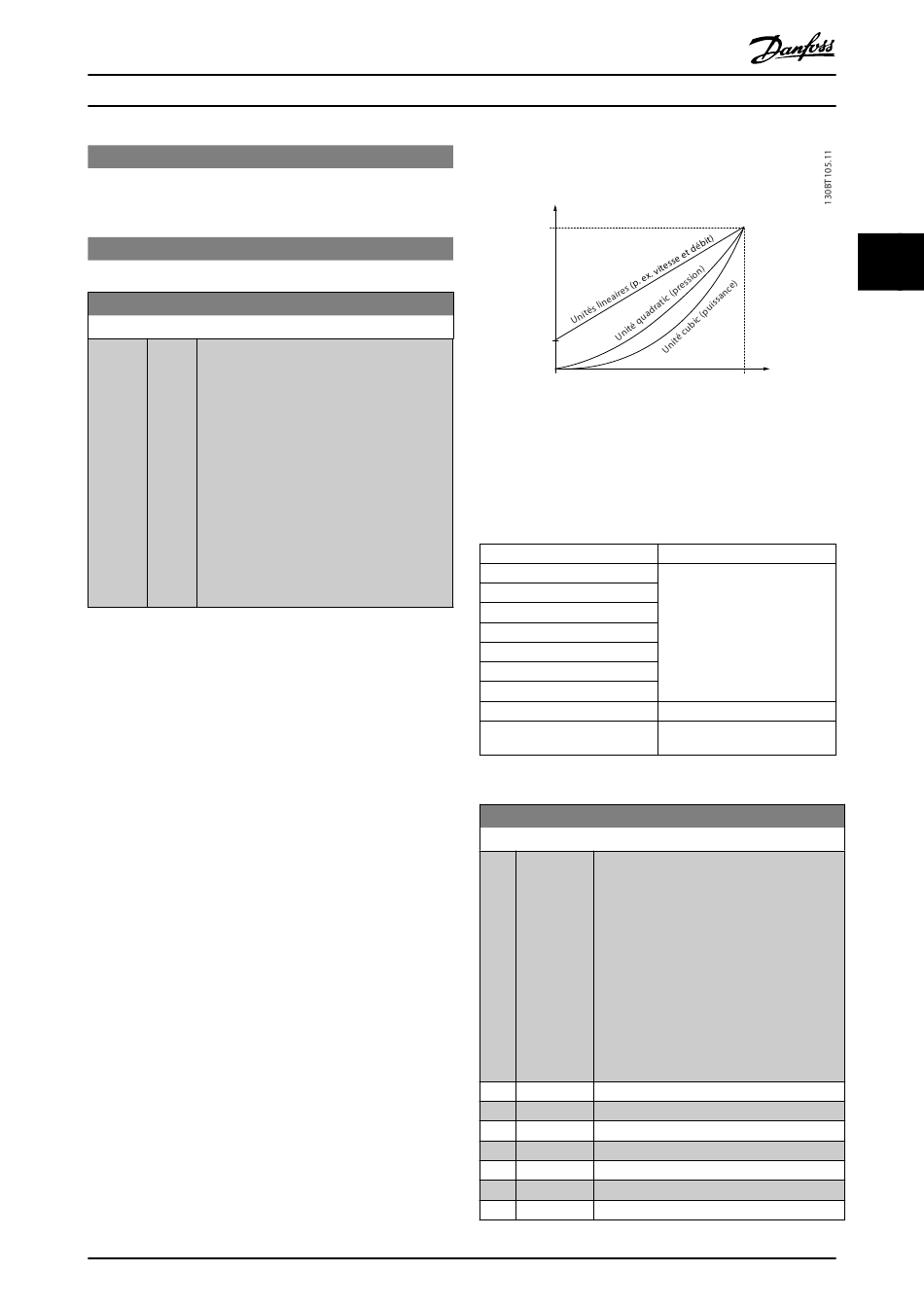

Illustration 3.4 Lect.paramétr.
La relation dépend du type d'unité sélectionné au
paramétre 0-30 Unité lect. déf. par utilisateur :
Type d'unité
Sans dimension
Vitesse
Débit, volume
Débit, masse
Velocity
Longueur
Température
Pression
Puissance
Tableau 3.2 Relations de vitesse pour différents types d'unités
0-30 Unité lect. déf. par utilisateur
Option:
[0] Aucun
*
[1] %
[5] PPM
[10] 1/min
[11] tr/min
[12] IMPULSION/s
[20] l/s
Danfoss A/S © 08/2016 Tous droits réservés.
0
Relation de vitesse
Linéaire
Quadratique
Cubique
Fonction:
Il est possible de programmer une valeur à
afficher sur l'écran du LCP. La valeur
sélectionnée présente une relation linéaire,
carrée ou cubique par rapport à la vitesse.
Cette relation dépend de l'unité sélectionnée
(voir le Tableau 3.2). La valeur calculée réelle
peut être consultée au
paramétre 16-09 Lect.paramétr. et/ou affichée
à l'écran en sélectionnant [16-09]
Lect.paramétr. du paramétre 0-20 Affich. ligne
1.1 petit à paramétre 0-24 Affich. ligne 3
grand.
3
Vitesse du moteur
Limite haute
Vitesse moteur
Par F–17 (Tr/mn)
Par F–15 (Hz)
