Description des paramètres

3.2.14 Connexion du capteur KTY

AVIS!
FC 302 uniquement.
3 3
Les capteurs KTY sont spécialement utilisés dans les servo-
moteurs à aimant permanent (moteurs PM) pour le réglage
dynamique des paramètres du moteur comme la résistance
du stator (paramétre 1-30 Résistance stator (Rs)) pour les
moteurs PM et également la résistance du rotor
(paramétre 1-31 Résistance rotor (Rr)) pour les moteurs
asynchrones, en fonction de la température des bobinages.
Le calcul est :
Rs = Rs x (1 + α
20° C cu
Les capteurs KTY peuvent être utilisés pour la protection
du moteur (paramétre 1-97 Niveau de seuil KTY).
Le FC 302 peut gérer trois types de capteurs KTY, définis
au paramétre 1-95 Type de capteur KTY. La température de
capteur effective peut être lue au
paramétre 16-19 Température du capteur KTY.
4500
4000
3500
3000
2500
2000
1500
1000
500
0
-25

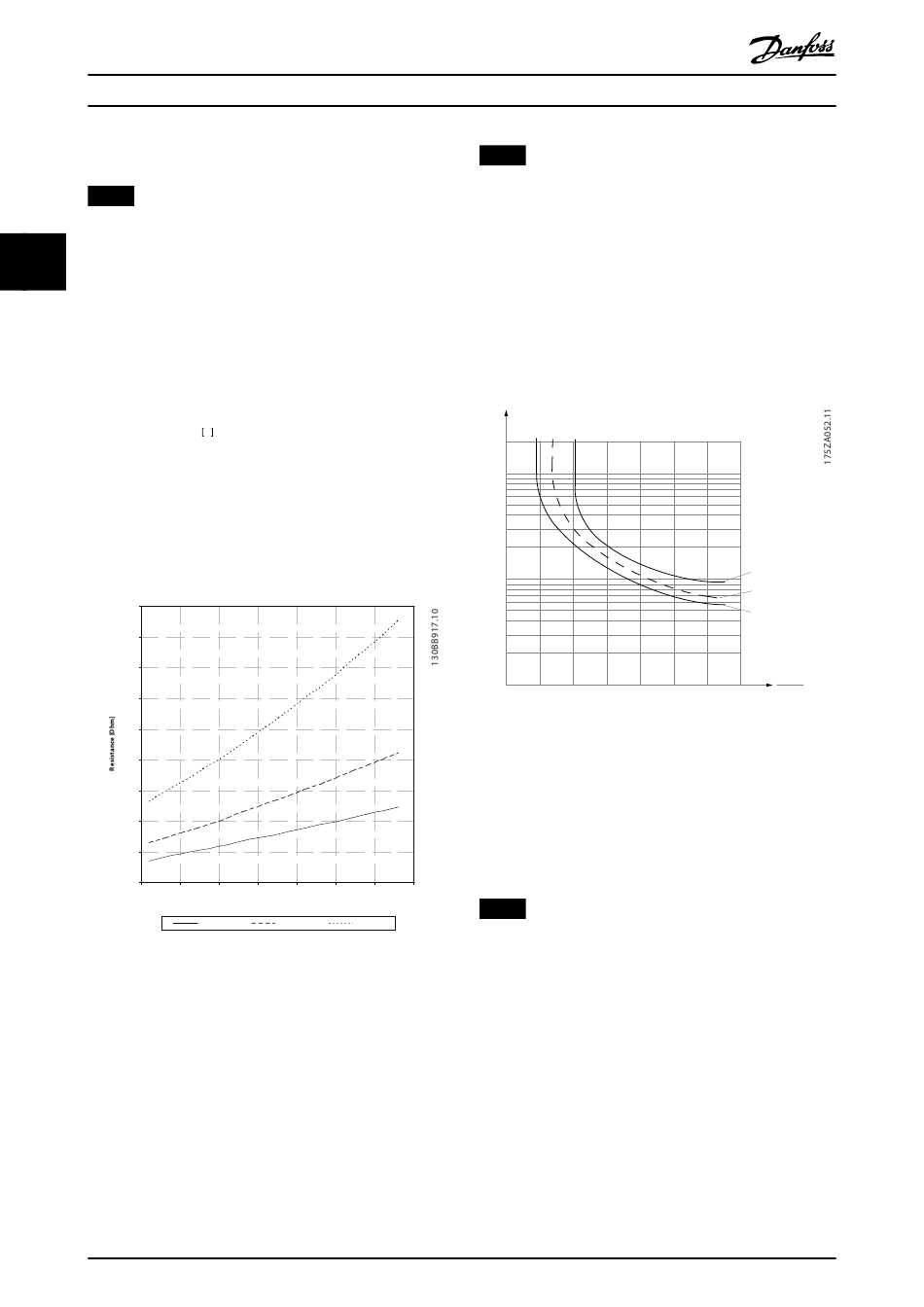

Illustration 3.15 Sélection du type KTY
Capteur KTY 1 : 1 kΩ à 100 °C (p. ex. Philips KTY 84-1)
Capteur KTY 2 : 1 kΩ à 25 °C (par exemple Philips KTY
83-1)
Capteur KTY 3 : 2 kΩ à 25 °C (par exemple Infineon
KTY-10)
58
où
x ΔT) Ω α = 0 . 00393
cu
0 25 50 75 100
Temperature [°C]
KTY type 1 KTY type 2
Danfoss A/S © 08/2016 Tous droits réservés.
®
VLT AutomationDrive FC 301/302
AVIS!
Si la température du moteur est utilisée à travers une
thermistance ou un capteur KTY, la norme PELV n'est pas
respectée en cas de courts-circuits entre les bobinages
du moteur et le capteur. Pour une conformité avec PELV,
le capteur doit avoir une isolation supplémentaire.
3.2.15 ETR
Les calculs évaluent le besoin de charge moindre à une
vitesse inférieure suite à une réduction du refroidissement
à partir du ventilateur intégré au moteur.
t [s]
2 000
1 000
600
500
400
300
200
100
60
50
40
30
20
10
Illustration 3.16 Profil ETR
3.2.16 ATEX ETR
La carte VLT
surveiller la température du moteur conformément aux
directives ATEX. Il est également possible d'utiliser un
dispositif de protection PTC externe, agréé ATEX.
125 150
AVIS!
KTY type 3
Utiliser uniquement les moteurs homologués Ex-e ATEX
pour cette fonction. Voir la plaque signalétique du
moteur, le certificat d'approbation, la fiche technique ou
contacter le fournisseur du moteur.
Lors de la commande d'un moteur Ex-e avec sécurité
renforcée, il est primordial de garantir certaines limitations.
Les paramètres devant être programmés sont présentés
dans le Tableau 3.9.
1,0 1,2 1,4 1,6 1,8 2,0
®
PTC Thermistor Card MCB 112 permet de
f = 1 x f
OUT M,N
f = 2 x f
OUT M,N
f = 0,2 x f
OUT M,N
I
M
I
MN
