Para la conexión en cascada
NOTA: el sistema electrónico de la caldera puede controlar hasta seis módulos.
1. Conecte los módulos como se indica en la fig. 54 (ejemplo con 3 módulos).
A Primer módulo
B Segundo módulo
2. Haga todas las conexiones eléctricas (bornes 1 a 30) en el módulo nº 1.
3. En los demás módulos, conecte solo la alimentación eléctrica y, según corresponda, los contactos para: quemador
encendido (300), anomalía (301) y entrada para rearme a distancia (302).
Quite el puente correspondiente a: Termostato de ambiente (72)/Cronomando remoto (139).
4. Dé alimentación eléctrica a toda la cascada.
5. Una vez terminado el procedimiento "FH", compruebe el funcionamiento correcto de la cascada:
• Módulo 1: Icono caldera MAESTRA
• Módulo 2: Icono caldera ESCLAVA
• Módulo 3: Icono caldera ESCLAVA
Si el funcionamiento no es correcto, desconecte la alimentación eléctrica y controle el cableado en la fig. 54.
Ajustes
Todos los ajustes deben realizarse en todos los módulos, mientras que la programación horaria se debe efectuar solo
en el módulo nº 1.
Posibles anomalías
Si por algún motivo se interrumpe la conexión eléctrica de un módulo, el módulo 1 activará la anomalía F70.
Si por algún motivo se interrumpe la conexión eléctrica de un módulo, el módulo sucesivo activará la anomalía F71.
2.6 Conexión de las chimeneas
Advertencias
El aparato es de tipo B23, toma el aire comburente del local de instalación, expulsa los humos mediante un extractor
(funcionamiento con chimenea a presión) y se debe conectar a uno de los sistema de evacuación indicados a conti-
nuación. Antes de efectuar el montaje, controle y aplique escrupulosamente las normas pertinentes. Respete las dis-
posiciones sobre la ubicación de los terminales en la pared o en el techo y las distancias mínimas a ventanas, paredes,
aberturas de aireación, etc.
El colector, los conductos y la chimenea deben dimensionarse, diseñarse y construirse en conformidad con las normas
vigentes. Deben estar realizados con materiales específicos, resistentes a la temperatura y la corrosión, y ser lisos por
dentro y estancos. En particular, las juntas deben ser estancas al agua de condensación. Realice los puntos de drenaje
necesarios y conéctelos a través de un sifón para evitar que la condensación producida en las chimeneas fluya hacia
los generadores.
98
A
31 32 33 34 35 36 31 32 33 34 35 36

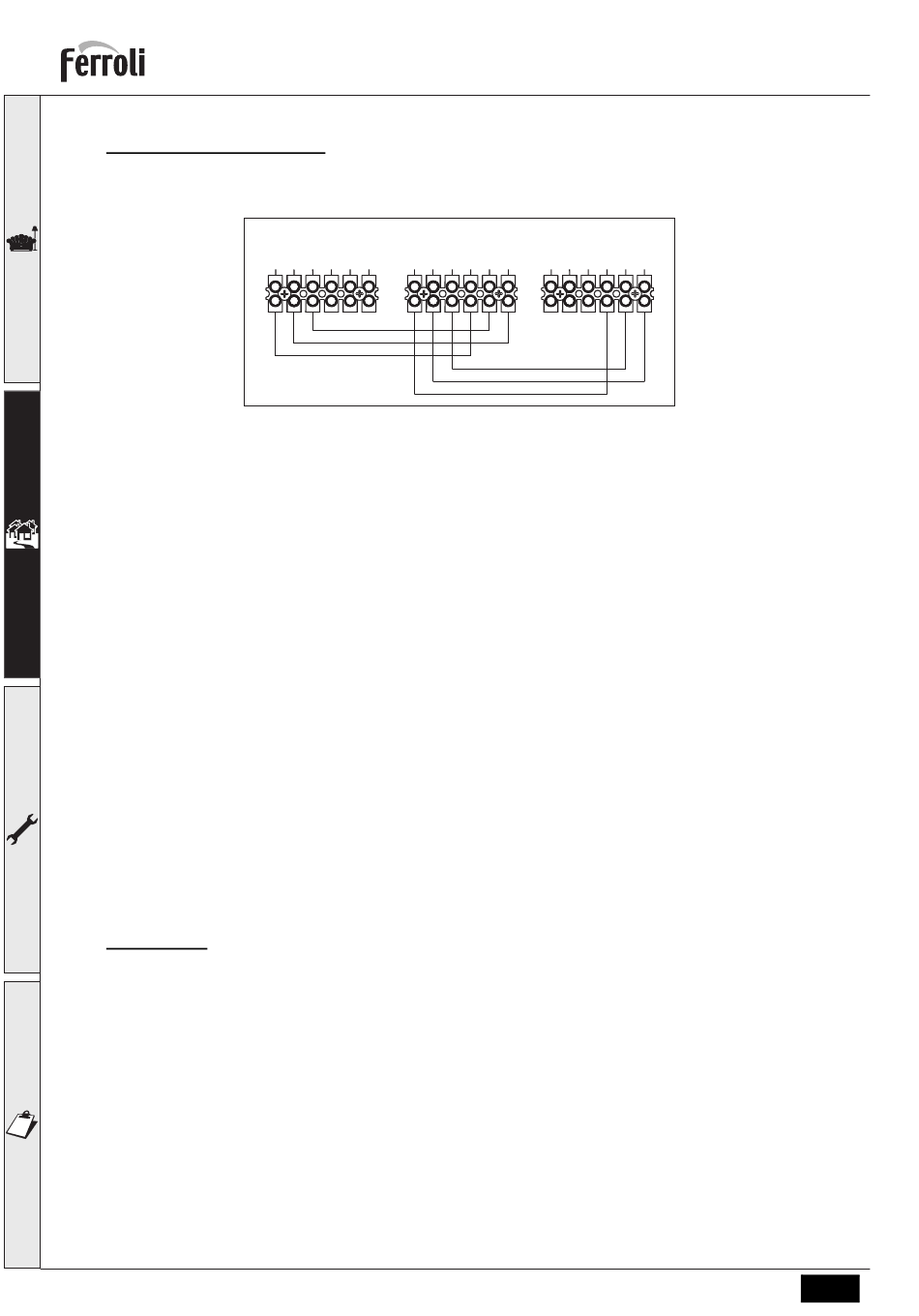

fig. 54 - Conexión en cascada
cod. 3541R960 - Rev. 00 - 09/2019
B C
31 32 33 34 35 36
C Tercer módulo
OPERA
ES
