OPERA

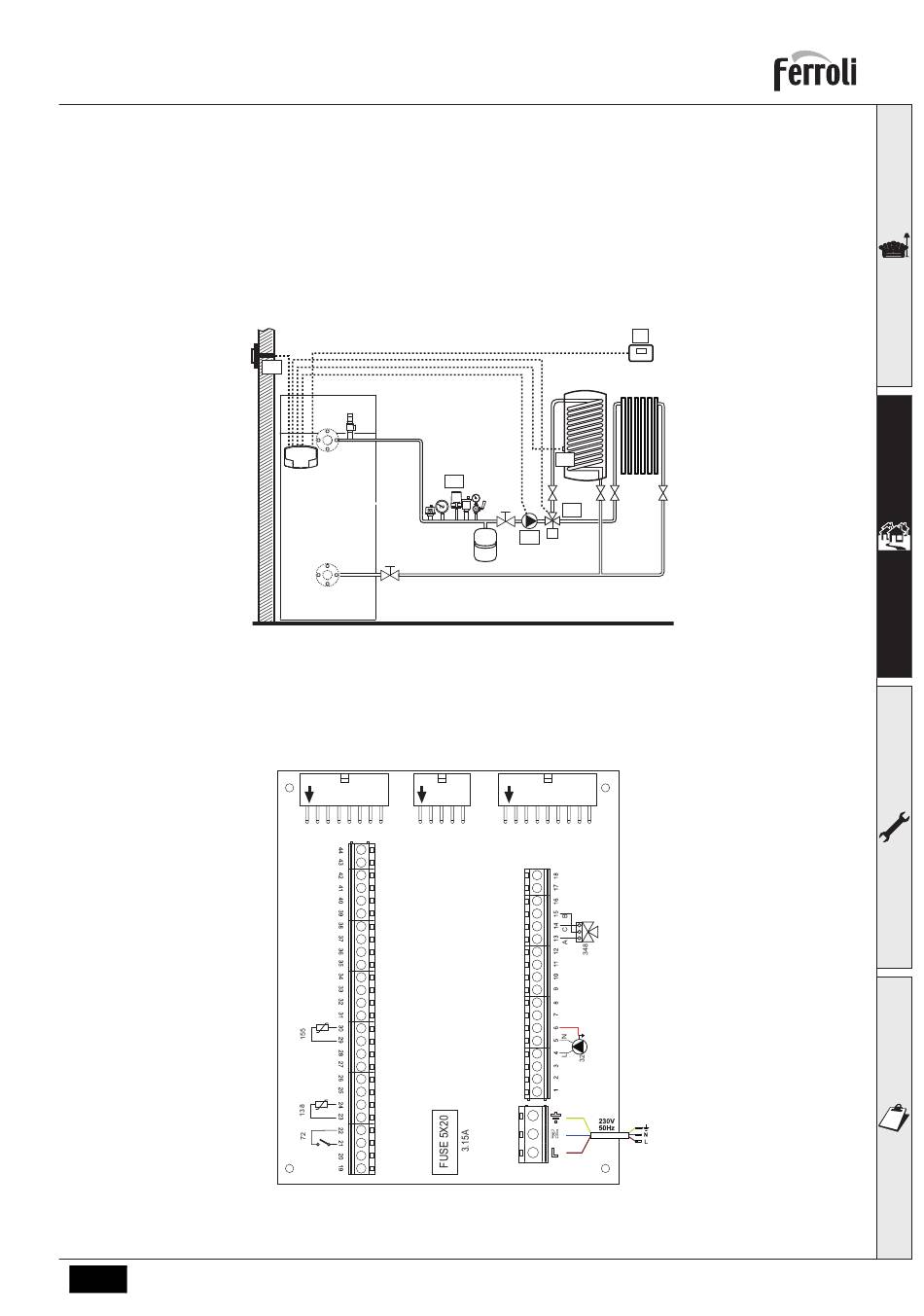

Un circuito de calefacción directo y un circuito de ACS con válvula desviadora (de 3 hilos)

- Esquema general

Utilice válvulas desviadoras de tres hilos:
- FASE DE APERTURA 230 V
- FASE DE CIERRE 230 V
- NEUTRO
con tiempos de conmutación (de todo cerrado a todo abierto) no superiores a 90 s.
- Conexiones eléctricas
Una vez concluida la instalación, haga las conexiones eléctricas como se indica en el esquema correspondiente.
A continuación, configure la centralita como se describe en el apartado correspondiente.
ES
138
M
R
J2 J1
cod. 3541R960 - Rev. 00 - 09/2019
155
I*
b
348
M
32
fig. 41
J3
fig. 42
72
a
87
