4. Caratteristiche e dati tecnici

Legenda figure cap. 4
7 Entrata gas
10 Mandata impianto
16 Ventilatore
32 Circolatore riscaldamento (non fornito)
36 Sfiato aria automatico
44 Valvola gas
72 Termostato ambiente (non fornito)
72b Secondo Termostato ambiente (non fornito)
81 Elettrodo d'accensione
82 Elettrodo di rilevazione
95 Valvola a 3 vie a 2 fili (non fornita)
A = Fase riscaldamento
B = Neutro
98 Interruttore
114 Pressostato acqua
130 Circolatore sanitario (non fornito)
138 Sonda esterna (non fornita)
139 Cronocomando remoto (non fornito)
154 Tubo scarico condensa
155 Sonda temperatura bollitore (non fornita)
186 Sensore ritorno
188 Elettrodo di Accensione/Ionizzazione
191 Sensore temperatura fumi

4.1 Dimensioni, attacchi e componenti principali

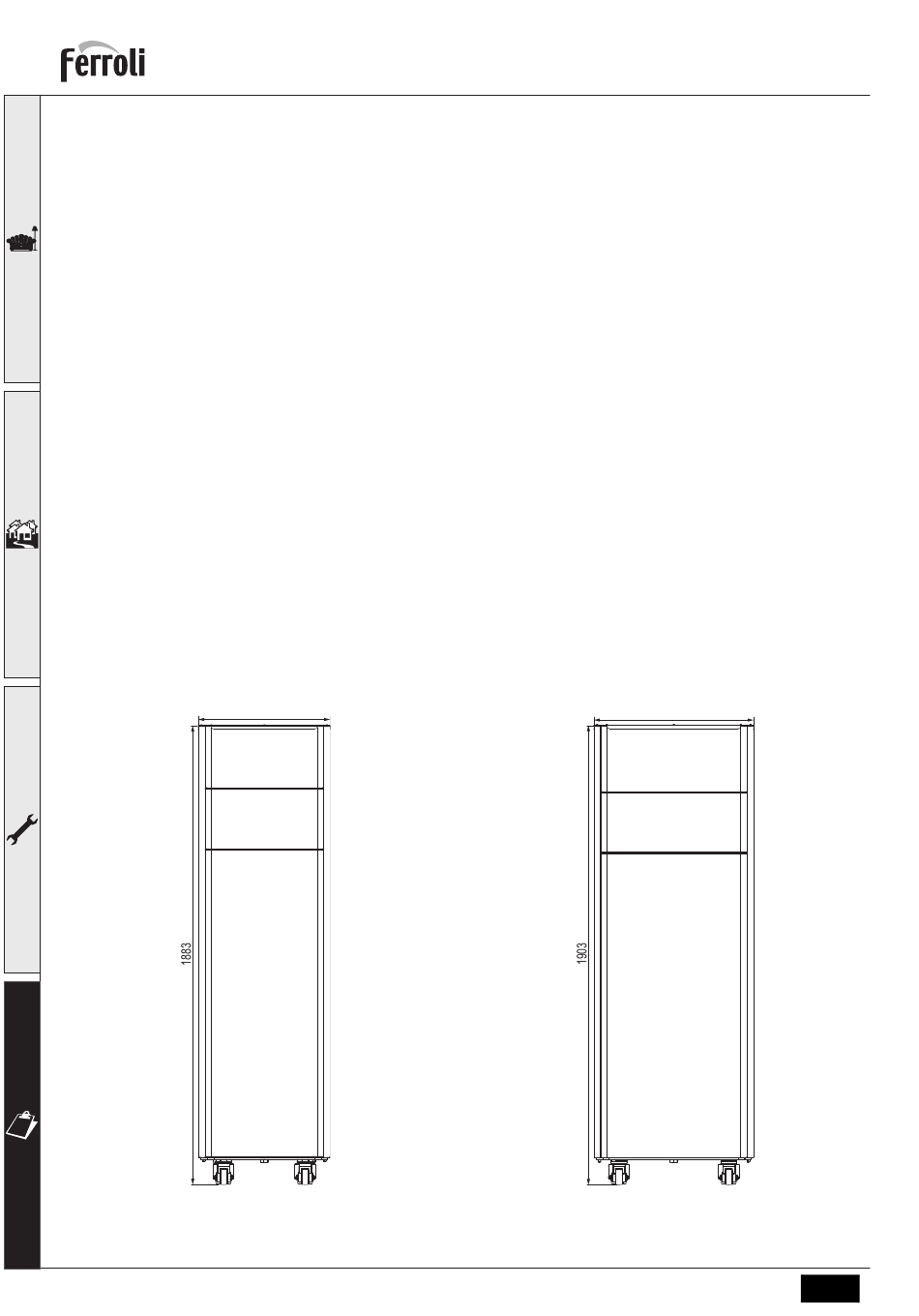

fig. 69 - Vista anteriore modello 70
50
540
cod. 3541R960 - Rev. 00 - 09/2019
220 Scheda di accensione
256 Segnale circolatore riscaldamento modulante
275 Rubinetto di scarico impianto di riscaldamento
278 Sensore doppio (Sicurezza + Riscaldamento)
298 Sensore di temperatura cascata (non fornito)
299 Ingresso 0-10 Vdc
300 Contatto bruciatore acceso (contatto pulito)
301 Contatto anomalia (contatto pulito)
302 Ingresso reset remoto (230 Volt)
306 Circolatore impianto riscaldamento (non fornito)
307 Secondo circolatore impianto riscaldamento
(non fornito)
321 Ritorno bassa temperatura
346 Ritorno alta temperatura
348 Valvola a 3 vie a 3 fili (non fornita)
A = Fase riscaldamento
B = Neutro
C = Fase sanitario
357 Contatto anomalia (230 Vac)
361 Collegamento cascata modulo successivo
362 Collegamento cascata modulo precedente
363 Comunicazione MODBUS
660
fig. 70 - Vista anteriore modello 125
OPERA
IT
