OPERA
Pour le montage en cascade
REMARQUE : l'électronique de la chaudière est en mesure de gérer jusqu'à 6 modules maximum.
1. Relier les modules comme le montre la fig. 54 (exemple avec 3 modules)
A 1er Module
B 2e Module
2. Réaliser tous les branchements électriques (bornes de 1 à 30) sur le module n°1
3. Pour les autres modules, brancher uniquement l'alimentation électrique et éventuellement les contacts relatifs sur :
brûleur allumé (300), contact anomalie (301) et entrée réinitialisation à distance (302).
Défaire le pontage avec : Thermostat d'ambiance (72) / Chronocommande à distance 139).
4. Fournir l'alimentation électrique à toute la cascade
5. Une fois terminée la procédure « FH », vérifier le fonctionnement correct de la cascade :
•
Module 1 : Icône MASTER
•
Module 2 : Icône SLAVE
•
Module 3 : Icône SLAVE
Si cela ne se produit pas, couper l'alimentation électrique et contrôler le câblage fig. 54.
Configuration
Tous les réglages devront être effectués sur tous les modules, tandis que la Programmation horaire ne devra être con-
figurée que sur le module n°1.
Éventuelles anomalies
Si pour une raison quelconque, le raccordement électrique d'un module est interrompu, le module 1 activera l'ano-
malie F70.
Si pour une raison quelconque, le raccordement électrique d'un module est interrompu, le module suivant activera
l'anomalie F71.
2.6 Raccordement des cheminées
Avertissements
L'appareil est du type B23 à aspiration de l'air comburant du local d'installation et évacuation des fumées par ventilateur
(fonctionnement avec une cheminée sous pression) et doit être raccordé à un des systèmes d'évacuation décrits ci-
après. Avant de procéder à l'installation, vérifier et respecter scrupuleusement les prescriptions des normes et des rè-
glements du lieu d'installation. En outre, respecter le positionnement des terminaux muraux et/ou sur le toit et les di-
stances minimales d'une fenêtre adjacente, sous une bouche d'aération, d'un angle de l'édifice, etc.
Collecteur, conduits et cheminée doivent être correctement dimensionnés, conçus et construits conformément aux nor-
mes en vigueur. Ils doivent être réalisés dans les matériaux adaptés, à savoir résistants à la température et à la corro-
sion, lisses à l'intérieur et étanches. En particulier, les joints doivent être insensibles aux condensats. Prévoir les points
de purge de condensation, reliés à des siphons pour éviter que la condensation des cheminées ne pénètre dans les
générateurs.
FR
A
31 32 33 34 35 36
31 32 33 34 35 36

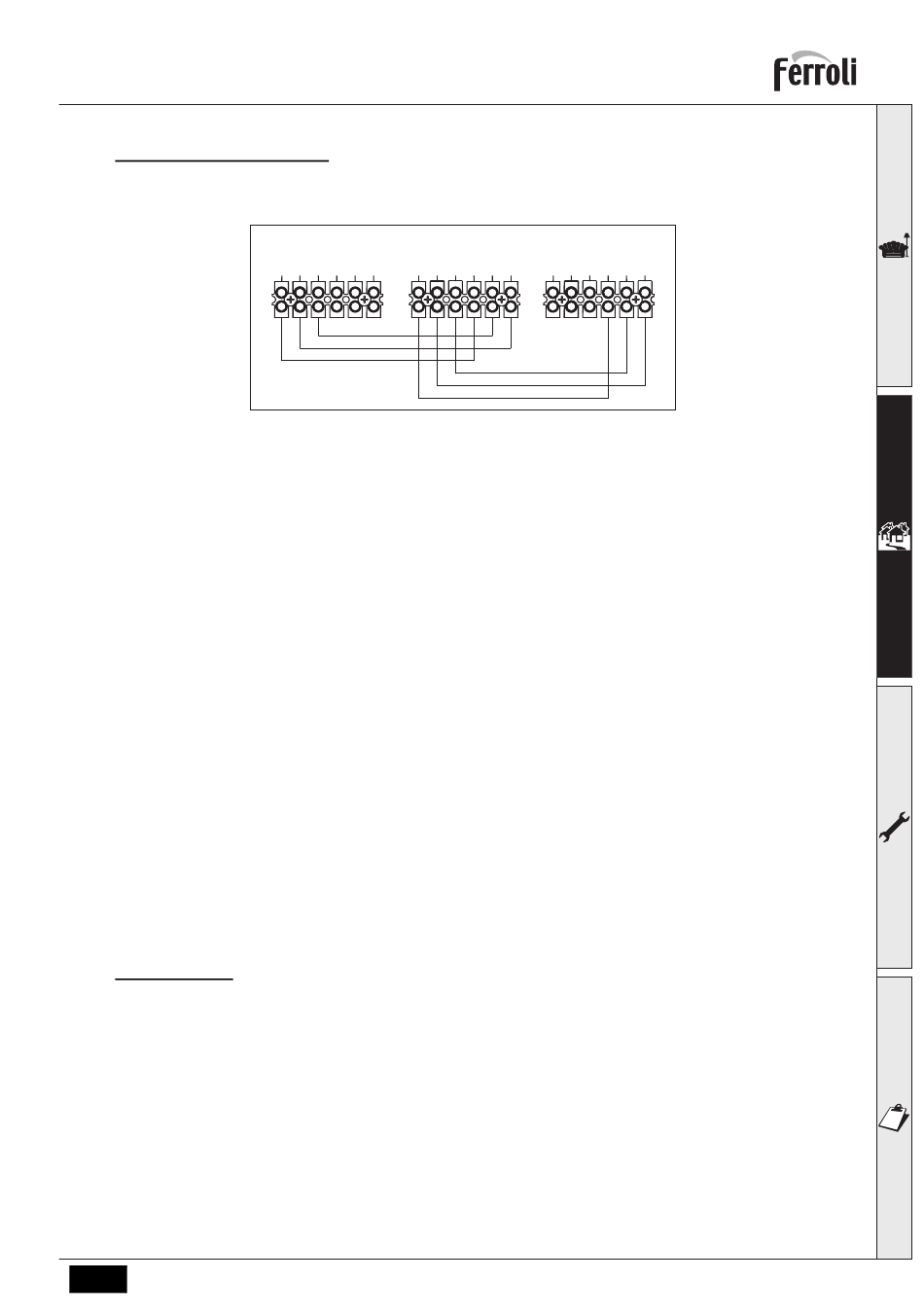

fig. 54 - Montage en cascade
