4. Características y datos técnicos
Leyenda de las figuras cap. 4
7 Entrada de gas
10 Ida a calefacción
16 Ventilador
32 Circulador de calefacción (no suministrado)
36 Purgador de aire automático
44 Válvula de gas
72 Termostato de ambiente (no suministrado)
72b Segundo termostato de ambiente (no suminis-
trado)
81 Electrodo de encendido
82 Electrodo de detección
95 Válvula de 3 vías - 2 hilos (no suministrada)
A = fase de calefacción
B = neutro
98 Interruptor
114 Presostato del agua
130 Circulador de AS (no suministrado)
138 Sonda exterior (no suministrada)
139 Cronomando remoto (no suministrado)
154 Tubo descarga de condensado
155 Sonda de temperatura acumulador (no suminis-
trada)
186 Sensor de retorno
188 Electrodo de encendido/ionización
191 Sensor temperatura de humos

4.1 Dimensiones, conexiones y componentes principales

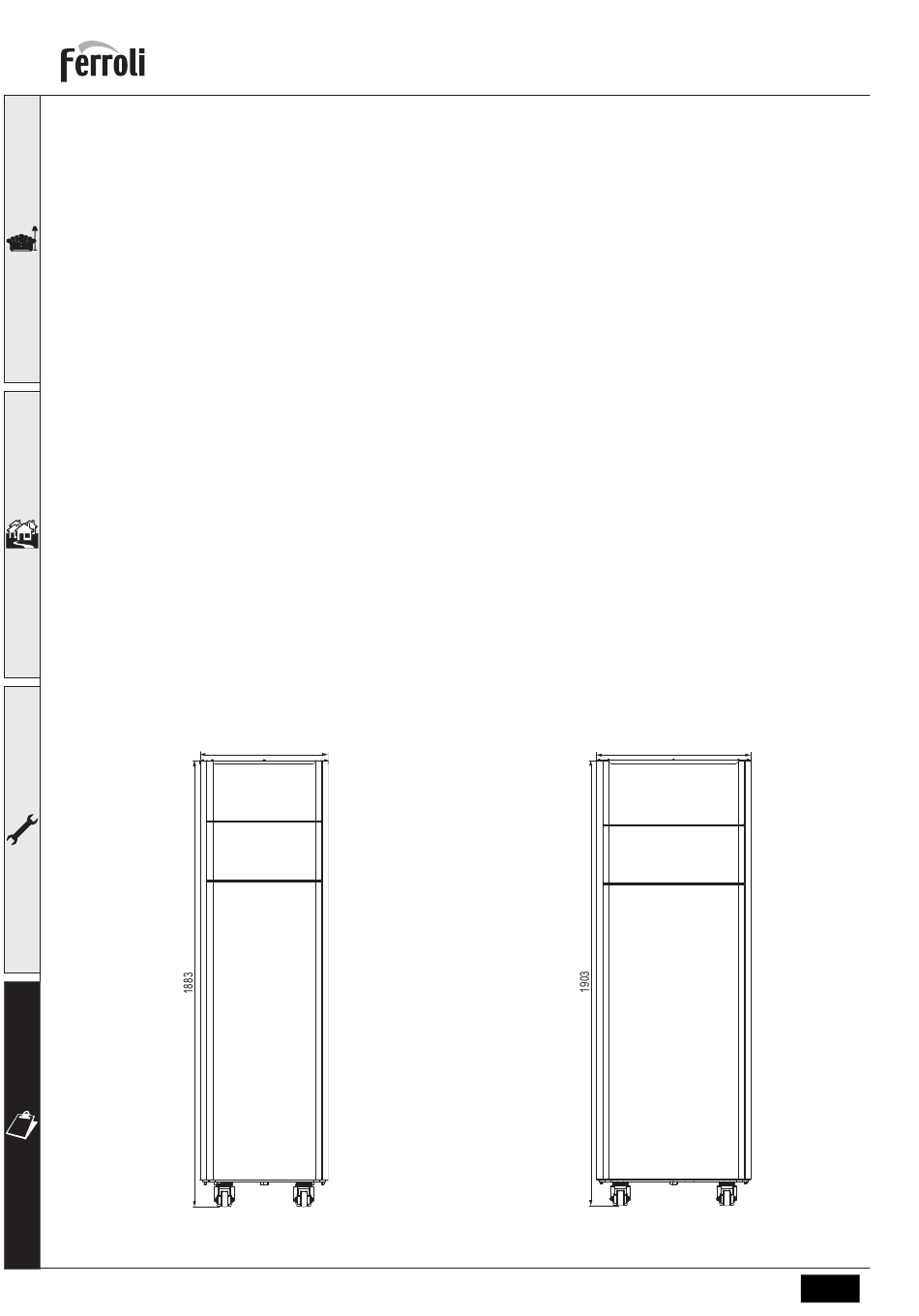

fig. 70- Vista frontal modelo 70
110
540
cod. 3541R960 - Rev. 00 - 09/2019
220 Tarjeta de encendido
256 Señal circulador modulante calefacción
275 Llave de vaciado circuito calefacción
278 Sensor doble (seguridad + calefacción)
298 Sensor de temperatura cascada (no suministra-
do)
299 Entrada 0-10 Vcc
300 Contacto de quemador encendido (seco)
301 Contacto para anomalías (seco)
302 Entrada para rearme a distancia (230 V)
306 Circulador de calefacción (no suministrado)
307 Segundo circulador calefacción (no suministra-
do)
321 Retorno baja temperatura
346 Retorno alta temperatura
348 Válvula de 3 vías - 3 hilos (no suministrada)
A = fase de calefacción
B = neutro
C = fase de agua sanitaria
357 Contacto para anomalías (230 Vca)
361 Conexión en cascada módulo siguiente
362 Conexión en cascada módulo anterior
363 Comunicación MODBUS
660
fig. 71- Vista frontal modelo 125
