2.4 Conexión del gas
Antes de efectuar la conexión, controle que el aparato esté preparado para funcio-
B
nar con el tipo de combustible disponible y limpie esmeradamente todos los tubos
del gas para eliminar los residuos, ya que podrían perjudicar el funcionamiento de
la caldera.
Conecte el gas al empalme correspondiente (vea fig. 75 y fig. 76) según la normativa en vigor, con un tubo flexible de
pared continua de acero inoxidable, interponiendo una llave de cierre del gas entre la instalación y la caldera.
Para facilitar la apertura de la puerta del quemador cuando se hace el mantenimiento periódico, el úl-
A
timo tramo de conexión entre la instalación y el empalme del aparato debe realizarse con un tubo flexi-
ble de pared continua de acero inoxidable.
Controle que todas las conexiones del gas sean herméticas. El caudal de gas en el contador debe ser suficiente para
el uso simultáneo de todos los aparatos conectados. El diámetro del tubo de gas que va del contador a la caldera se
ha de calcular en función de su longitud y de las pérdidas de carga conforme a la normativa vigente, y no debe ser
necesariamente igual al diámetro del tubo de gas que sale de la caldera.
No utilice los tubos del gas para poner a tierra aparatos eléctricos
B
En las conexiones en cascada, se recomienda instalar una válvula de corte del
combustible por fuera de los módulos.
2.5 Conexiones eléctricas
Conexión a la red eléctrica
La seguridad eléctrica del aparato sólo se logra cuando éste se encuentra conec-
B
tado a una toma de tierra eficaz, según lo previsto por las normas de seguridad.
Solicitar a personal profesionalmente cualificado que controle la eficacia y la ade-
cuación de la instalación de tierra ya que el fabricante no se hace responsable por
los eventuales daños provocados por la falta de puesta a tierra de la instalación.
También se ha de controlar que la instalación eléctrica sea adecuada a la potencia
máxima absorbida por el aparato, indicada en la chapa de datos.
La caldera se suministra con un cable para la conexión a la red eléctrica de tipo "Y" sin enchufe. El enlace a la red se
ha de efectuar con una conexión fija y un interruptor bipolar cuyos contactos tengan una apertura no inferior a 3 mm,
interponiendo unos fusibles de 3 A como máximo entre la caldera y la línea. Es importante respetar la polaridad (LÍNEA:
cable marrón / NEUTRO: cable azul / TIERRA: cable amarillo-verde) de las conexiones a la línea eléctrica. Cuando se
instale o sustituya el cable de alimentación, el conductor de tierra se ha de dejar 2 cm más largo que los demás.
El cable de alimentación del aparato no debe ser sustituido por el usuario. Si el
B
cable se daña, apagar el aparato y llamar a un técnico autorizado para que lo sus-
tituya. Si hay que sustituir el cable eléctrico de alimentación, utilizar sólo cable
HAR H05 VV-F de 3x0,75 mm2 con diámetro exterior de 8 mm como máximo.
96

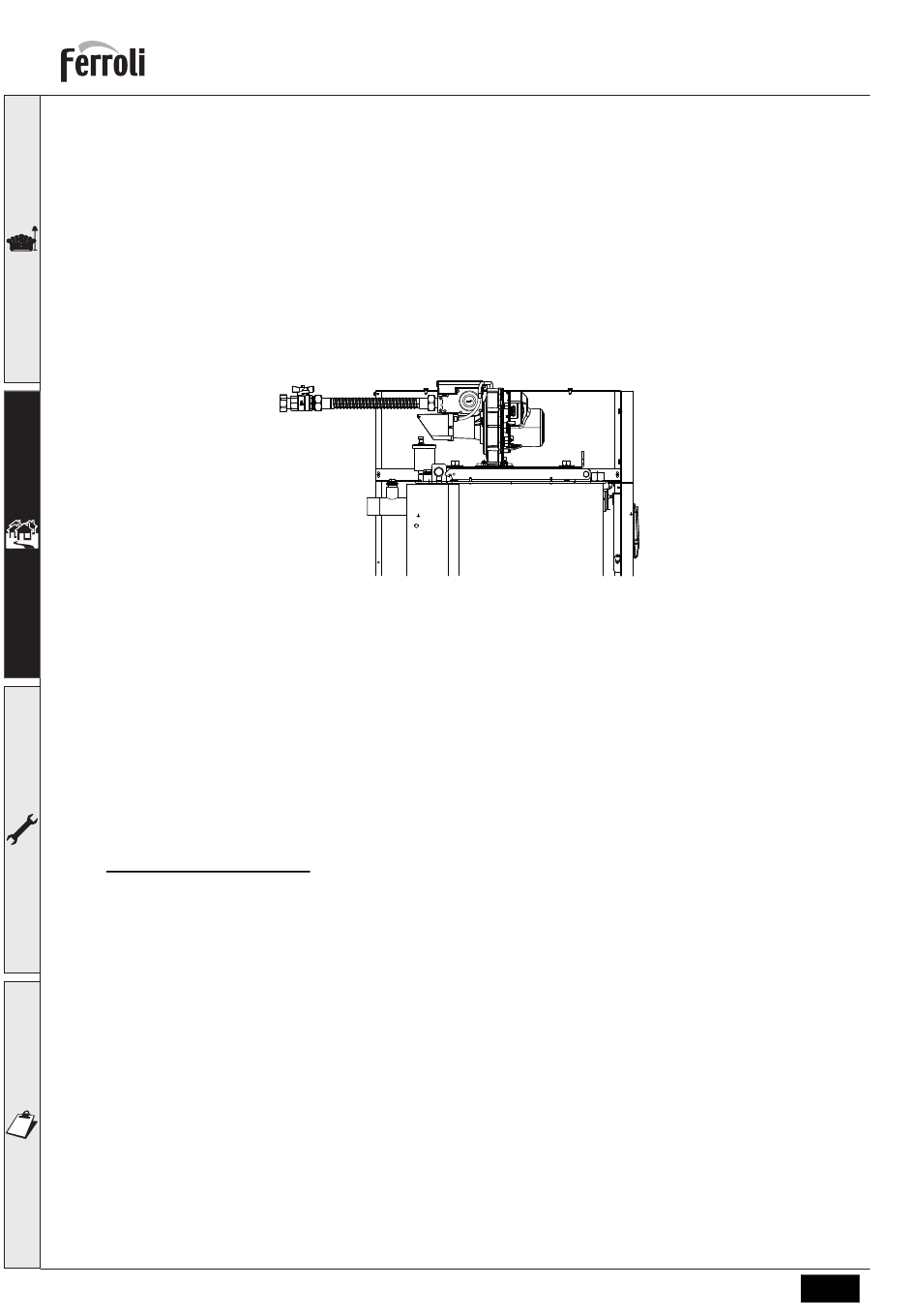

fig. 51
