Mise en service avancée :
6.5 Commande du moteur
Commande anticipatrice de moment d'inertie
Pour des applications dans lesquelles le moteur fonctionne principalement à vitesse
constante, le variateur ne peut calculer le moment d'inertie en utilisant la fonction décrite ci-
dessus qu'occasionnellement. La commande anticipatrice du moment d'inertie est
néanmoins disponible pour ce type de situations. La commande anticipatrice du moment
d'inertie suppose qu'il y a un rapport approximativement linéaire entre le moment d'inertie et
le couple de charge.
Exemple : pour une bande transporteuse horizontale, dans le cadre d'une première
approximation, le moment d'inertie dépend de la charge.
Vous disposez des options suivantes pour déterminer la caractéristique :
• Vous connaissez déjà la caractéristique grâce à d'autres opérations de mesure. Dans ce
cas, les paramètres doivent être réglés sur des valeurs connues lors de la mise en
service du système.
• Le variateur détermine la caractéristique de manière itérative en effectuant des
opérations de mesure pendant que le moteur est en état de fonctionnement.

Activation de l'estimateur de moment d'inertie

L'estimateur de moment d'inertie est désactivé dans le réglage d'usine. p1400.18 = 0,
p1400.20 = 0, p1400.22 = 0.
Si vous avez effectué une mesure en rotation pour l'identification du moteur pendant la mise
en service rapide, nous vous conseillons de laisser l'estimateur de moment d'inertie
désactivé.
Conditions
● Vous utilisez un moteur synchrone à aimants permanents 1FK7 sans capteur.
● Vous avez sélectionné la régulation vectorielle sans capteur.
● Le couple de charge doit être constant lorsque le moteur accélère ou freine.
Les applications de convoyeurs et les centrifugeuses sont des exemples typiques de
couple de charge constant.
En revanche, les applications de ventilateurs ne sont pas autorisées.
220

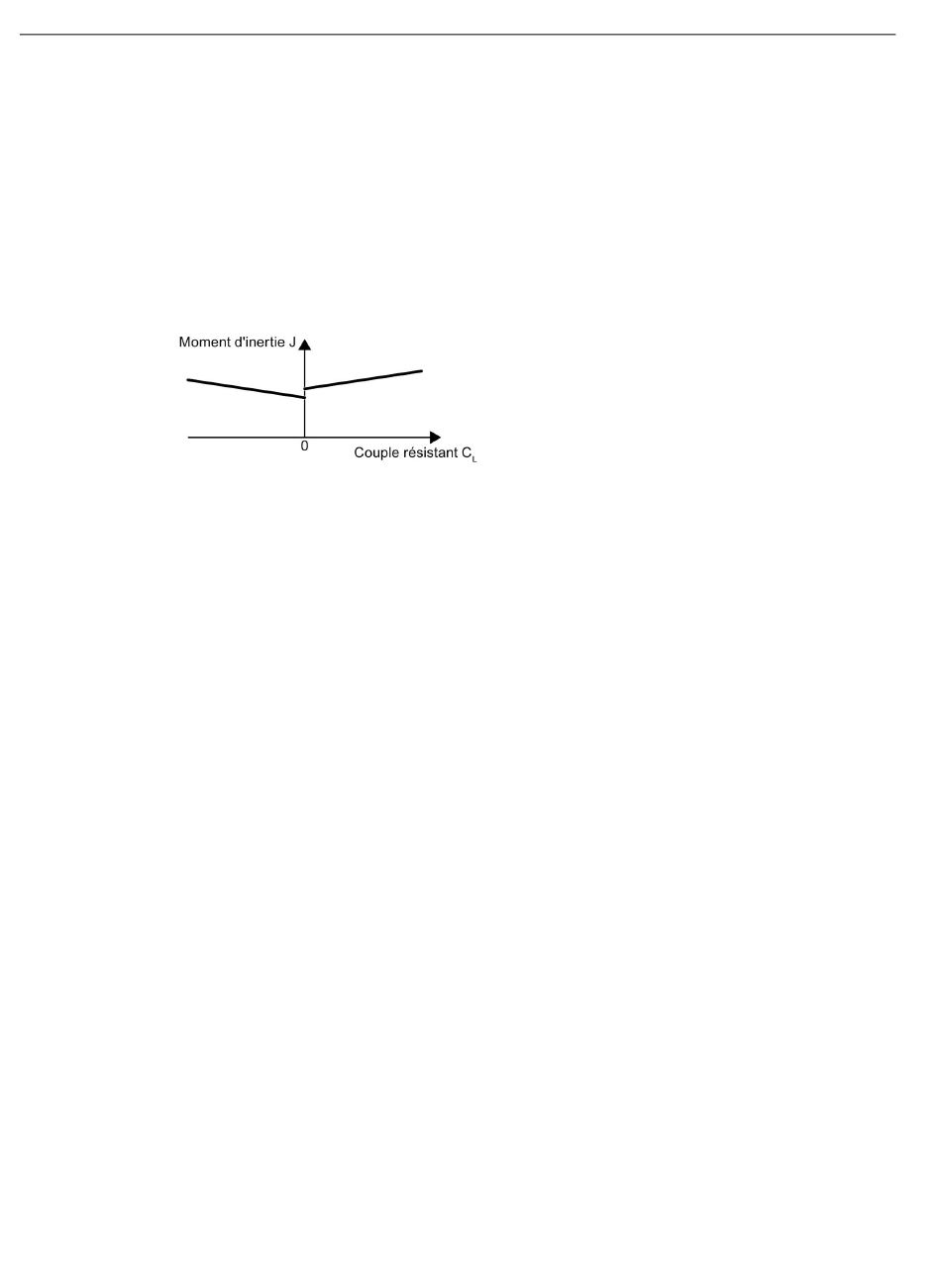

Le rapport entre le couple de charge et le couple
est enregistré dans le variateur en tant que carac-
téristique linéaire.
Pour un sens de rotation positif :
Moment d'inertie J = p5312 × couple de
charge C + p5313
C
Pour un sens de rotation négatif :
Moment d'inertie J = p5314 × couple de
charge C + p5315
C
