10.2 Pièces de rechange du Nature

Fusion Soft

Dessin Description
Nº
Nº
d'ensemble
1 R0452100 Raccord universel/About/
Bouchon
Comprend :
Écrou, raccord universel
joint torique, no 2-231
about, 5,08 cm x 6,35 cm
(2 po x 2 ½ po)
bouchon, orifice (non illustré)
2 50002000 Cartouche de remplacement
Nature
3 Appareil avec circuit de gestion
du débit
R0502100 Nature
Comprend :
Appareil
Bouchon, vidange
Joint torique, bouchon de
vidange
Support d'ancrage
4 R0502200 Trousse des supports d'ancrage
5 R0446000 Bouchon de vidange avec joint
torique
6 R0502300 Grand collier avec joint torique
7 R0502400 Petit collier avec joint torique
8 R0502500 Trousse de joints toriques du
Nature
Comprend :
Joint torique, grand collier
Joint torique, petit collier
Joint torique, raccords et
bouchon d'orifice
Joint torique, arbre du doseur
Joint torique, bouchon de
vidange
9 R0503000 Trousse de cellule du
Nature
Comprend :
Cellule électrolytique
Joint torique
10 R0402800 Câble 4,88 m (16 pi), c.c.
11 R0476300 Câble de 7,6 m (25 pi), c.c.
12 R0452500 Capteur d'orifice 40 cm (16 po)
avec joint torique
13 R0476400 Capteur d'orifice 63,5 cm (25 po)
avec joint torique
Fusion Soft Zodiac | Manuel d'installation et de fonctionnement
2® ®
2
Qté
3
3
2
1
1 em-
ballage
2
Fusion Soft
2
1
1
1
2
2
1
1
1
Fusion
2
1
1
3
2
1
Fusion Soft 1400
2
1
1
1
1
1
1
10, 11
6
9
6, 8
1, 8
1
1
3, 4
3, 5, 8
3, 5

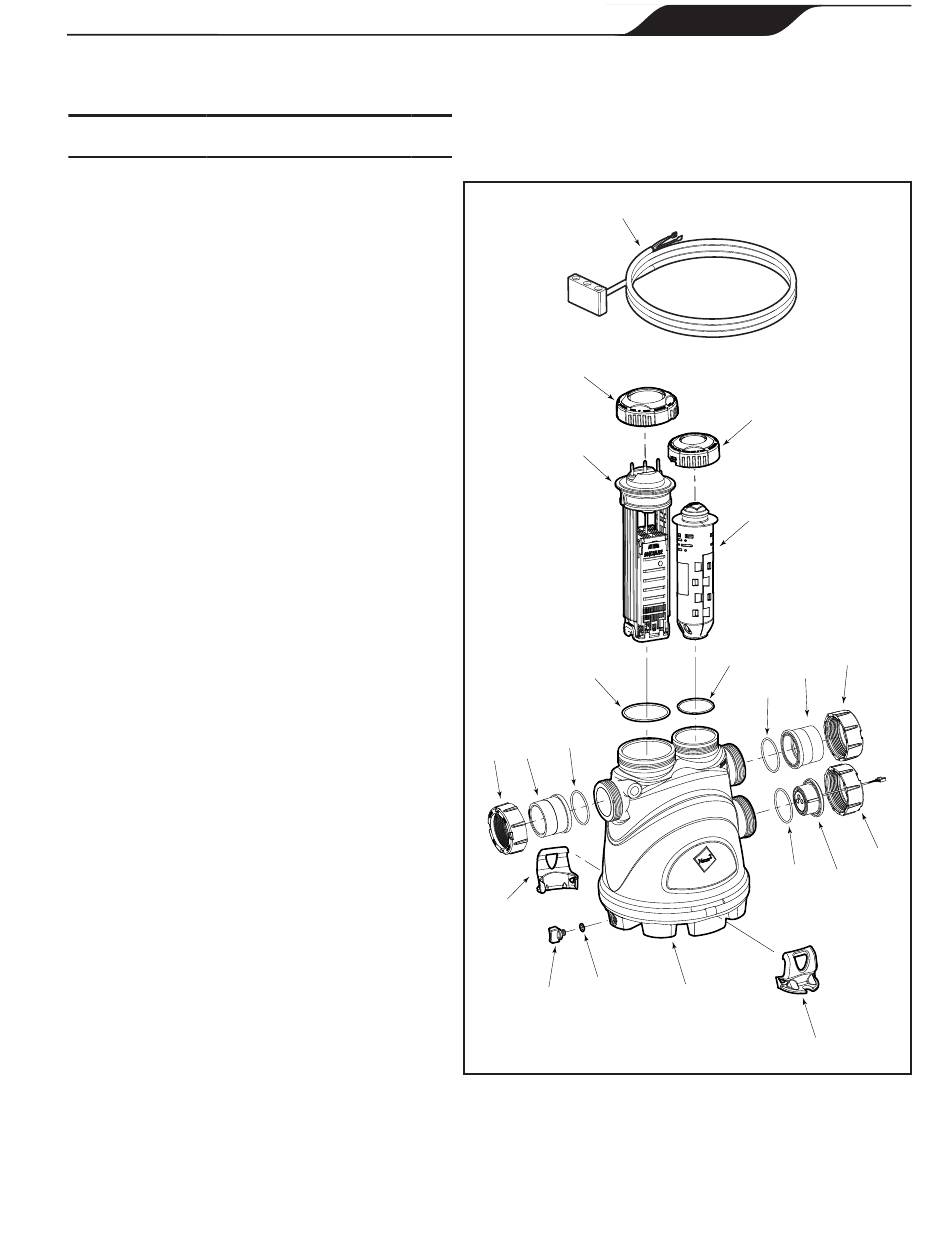

Figure 21. Vue éclatée de l'appareil Nature
