10 | Deutsch

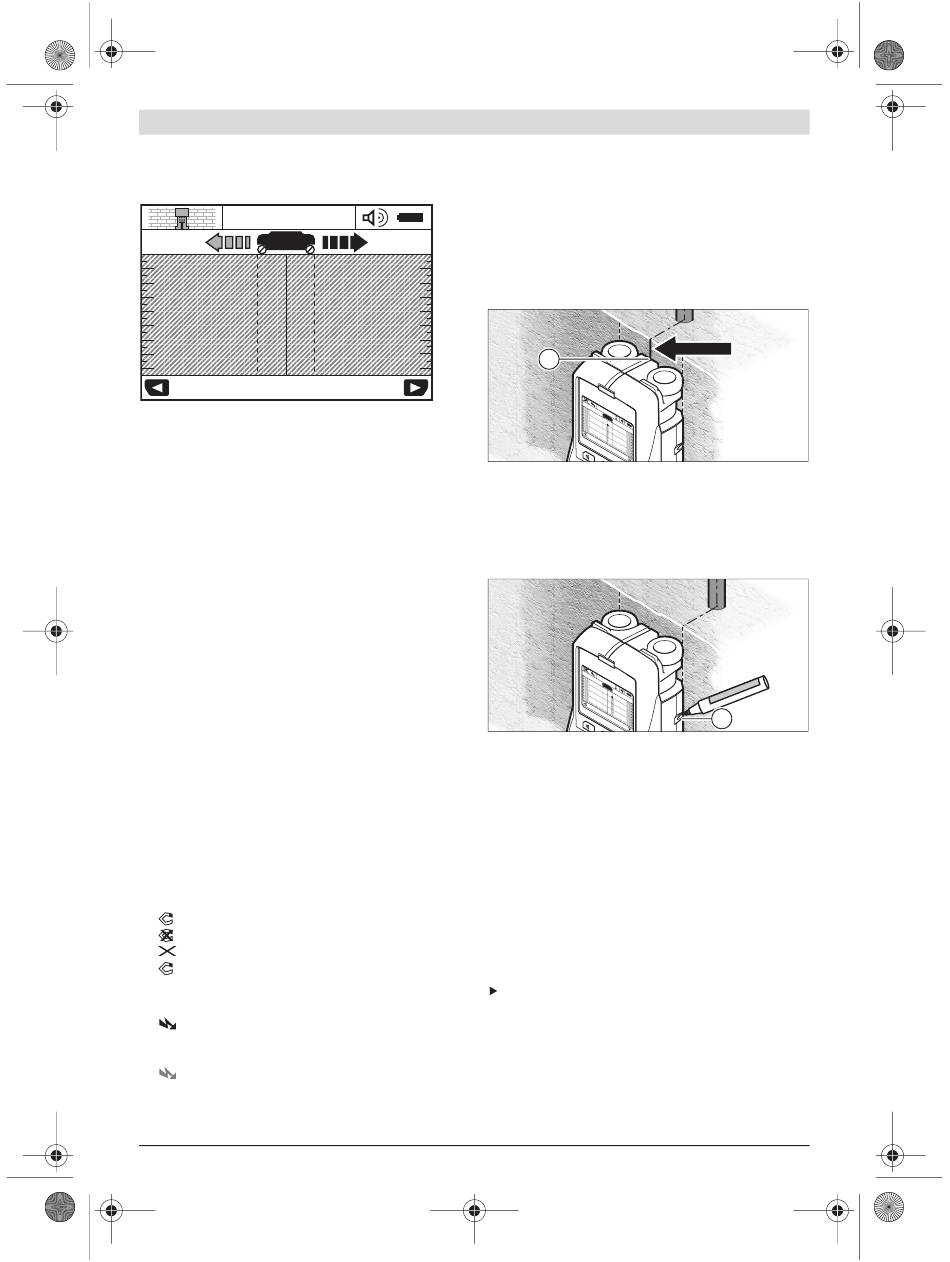

Messvorgang
Schalten Sie das Messwerkzeug ein. Im Display 16 erscheint
der „Standard-Anzeigebildschirm".
Bewegen
Sensor
0 cm
2
4
6
8
Zurück Beton Universal
Setzen Sie das Messwerkzeug auf die Wand auf und bewegen
Sie es in Fahrtrichtung (siehe „Funktionsweise", Seite 9) über
die Wand. Die Messergebnisse werden nach einer Mindest-
messstrecke von 10 cm im Display 16 angezeigt. Um korrekte
Messergebnisse zu erhalten, bewegen Sie das Messwerkzeug
vollständig und langsam über das vermutete Objekt in der
Wand.
Wenn Sie das Messwerkzeug während der Messung von der
Wand abheben oder für mehr als 2 Minuten nicht bedienen
(Bewegung, Tastendruck), bleibt das letzte Messergebnis im
Display erhalten. In der Anzeige des Sensorbereichs c er-
scheint die Meldung „Halten". Wenn Sie das Messwerkzeug
wieder auf die Wand aufsetzen, es weiterbewegen oder die
Starttaste 11 drücken, startet die Messung von Neuem.
Leuchtet die LED 17 rot, befindet sich ein Objekt im Sensor-
bereich. Leuchtet die LED 17 grün, befindet sich kein Objekt
im Sensorbereich. Blinkt die LED 17 rot, befindet sich ein
spannungsführendes Objekt im Sensorbereich.
Anzeigenelemente (siehe Bild A)
Befindet sich ein Objekt unter dem Sensor, erscheint es im
Sensorbereich c der Anzeige. Je nach Größe und Tiefe des
Objekts ist eine Materialerkennung möglich. Die Objekttiefe l
bis zur Oberkante des gefundenen Objekts wird in der Status-
zeile angezeigt.
Hinweis: Sowohl die Anzeige der Objekttiefe l als auch die der
Materialeigenschaft m beziehen sich auf das schwarz darge-
stellte Objekt im Sensor.
Die Anzeige Objektmaterial m kann folgende Eigenschaften
darstellen:
– magnetisch, z.B. Armierungseisen
N
S
– nicht magnetisch, aber metallisch, z.B. Kupferrohr
N
S
– nicht metallisch, z.B. Holz- oder Kunststoff
Metal
? ?
– Materialeigenschaft unbekannt
N
S
Die Anzeige von spannungsführenden Leitungen n kann fol-
gende Eigenschaften darstellen:
– spannungsführend
Hinweis: Bei spannungsführenden Objekten wird keine
weitere Eigenschaft angezeigt.
– ? nicht eindeutig, ob spannungsführend oder nicht
Hinweis: Dreiphasige Drehstromleitungen werden eventuell
nicht als spannungsführende Leitungen erkannt.
1 619 929 J48 | (1.7.11)
Lokalisierung der Objekte
Um Objekte zu orten, genügt ein einmaliges Abfahren der
Messstrecke.
Wenn Sie kein Objekt gefunden haben, wiederholen Sie die
Bewegung quer zur ursprünglichen Messrichtung (siehe
„Funktionsweise", Seite 9).
0 cm
Wenn Sie ein gefundenes Objekt genau lokalisieren und mar-
kieren wollen, bewegen Sie das Messwerkzeug über die Mess-
2
strecke zurück.
4
6
1
8
Vor
Erscheint wie im Beispiel ein Objekt mittig unter der Mittelli-
nie k im Display 16, können Sie an der oberen Markierungshil-
fe 1 eine grobe Markierung anbringen. Diese Markierung ist
allerdings nur dann exakt, wenn es sich um ein genau vertikal
verlaufendes Objekt handelt, da sich der Sensorbereich
etwas unterhalb der oberen Markierungshilfe befindet.
Zum exakten Anzeichnen des Objekts an der Wand bewegen
Sie das Messwerkzeug nach links oder rechts, bis das gefun-
dene Objekt unter einer Außenkante liegt. Wird im Display 16
das gefundene Objekt beispielsweise mittig unter der gestri-
chelten rechten Linie g angezeigt, können Sie es an der rech-
ten Markierungshilfe 3 exakt anzeichnen.
Den Verlauf eines gefundenen Objekts in der Wand können
Sie feststellen, indem Sie mehrere Messstrecken versetzt
nacheinander abfahren (siehe Bild I und „Beispiele für Mess-
ergebnisse", Seite 12). Markieren und verbinden Sie die je-
weiligen Messpunkte.
Durch Drücken der Starttaste 11 können Sie die Anzeige der
gefundenen Objekte jederzeit löschen und eine neue Mes-
sung starten.
Bevor Sie in die Wand bohren, sägen oder fräsen, soll-
ten Sie sich noch durch andere Informationsquellen
vor Gefahren sichern. Da die Messergebnisse durch Um-
gebungseinflüsse oder die Wandbeschaffenheit beein-
flusst werden können, kann Gefahr bestehen, obwohl die
Anzeige kein Objekt im Sensorbereich anzeigt (es ertönt
kein Signalton und die LED 17 leuchtet grün).
N
S
0 c
m
1 . 5
2 c m
S e
n s
4 o r
6
8
0 c
m
P r
e v
2
C o 4
n c
r e
t e 6
N e 8
x t
S e
t u p
N
S
0 c
m
1 . 5
2
c m
S e
n s
4
o r
6
8
0 c
m
P r
e v
2
C o 4
3
n c
r e
t e 6
8
N e
x t
S e
t u p
