- En mesure normale et en mesure lissée (SMOOTH), la constante de filtrage est 400 ms.
- En mesure crête (PEAK), la constante de filtrage est beaucoup plus réduite : 1 ms.
Ceci permet la visualisation de signaux de modulation d'amplitude superposés au signal
HF (voir exemple ci-dessous).

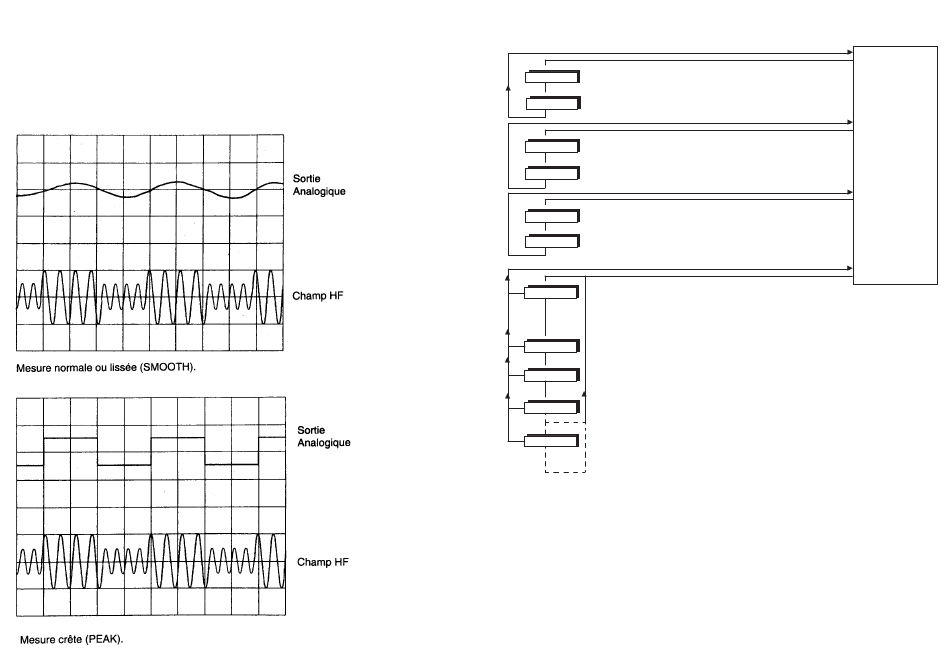

Exemple : visualisation sur oscilloscope de signaux de modulation GSM
12
MÉMO DE FONCTIONNEMENT
M
"HOLD" Blocage de la valeur
HOLD
numérique affichée
M
HOLD
M
"SMOOTH" Affichage de la valeur lissée
SMOOTH
(temps de mesure numérique : 4s)
M
SMOOTH
M
"PEAK" Affichage de la valeur crête
PEAK
(moyenne des 4 plus grandes mesures
M
numériques pendant 100 ms)
PEAK
Tout appui > 2s sur la touche MIN MAX fait sortir du mode enregistre-
ment
M
"RECORD" Enregistre les valeurs Min, Max et
MIN MAX
Moyennes depuis l'appui bref (<2s)
sur cette touche et affiche la mesure
numérique courante.
M
"RECORD" Affiche la valeur Max enregistrée
MIN MAX
MAX
M
"RECORD" Affiche la valeur Min enregistrée
MIN MAX
MIN
M
"RECORD" Affiche la valeur Moyenne enregistrée
MIN MAX
AVG
M
"RECORD" Affiche la valeur de la mesure
MIN MAX
PAUSE bloquée au moment du HOLD
HOLD
x
Le HOLD peut être effectué dans tous les modes de fonctionnement. Dans le mode
x
enregistrement ' l'acquisition des Min, Max et Moyennes est suspendue (symbole
"PAUSE").
y
Le SMOOTH peut être effectué en mode enregistrement. Dans ce cas toutes les valeurs
sont lissées (symbole"SMOOTH").
z
De même le PEAK peut être effectué en mode enregistrement. Toutes les valeurs seront
crêtes (symbole "PEAK"). Cette fois, le temps de mesure est ramené à 1 ms.
La fonction PEAK inhibe le filtre 50 Hz de rejection des champs BF. En conséquence,
votre appareil devient sensible à l'environnement électrique 50 Hz : passage de câbles
secteur, alimentation d'appareils, etc ...
Affichage de la
mesure courante
x
en V/m
(temps de
mesure : 400 ms)
y
Appareil en
fonctionnement
normal
Commutateur
sur position
z
V/m ou V/m (Al)*
* Al = Alarme
x
( )
'
