4.2. CHOIX DU MODE DE MESURE : TOUCHE
3 modes de mesure sont possibles :
-
mesure de résistance selfi que :
-
mesure de résistance aselfi que :
-
mesure de résistance aselfi que en déclenchement automatique : AUTO
Le mode de mesure se sélectionne par appuis successifs sur la touche
de l'affi cheur.
4.2.1. MESURE EN MODE RÉSISTANCE SELFIQUE
Ce mode est utilisé pour les mesures sur transformateurs, moteurs et tout composant inductif.
La mesure est lancée par appui sur START et arrêtée par appui sur STOP.
Description :
-
appui sur la touche START.
-
vérifi cation automatique du branchement des fi ls «courant» et «tension» : si le branchement est incorrect, l'affi chage indique
un message d'erreur (Err 11 si fi ls «courant» mal branchés, Err 12 si fi ls «tension» mal branchés) ; l'appareil se place en
attente et continuera son cycle lorsque le branchement sera correct.
-
courant non établi, mesure de la tension résiduelle Uo aux bornes de la résistance. Si cette tension est trop élevée, l'appareil
affi che Err 13.
-
établissement du courant I qui reste permanent tant que l'appareil ne retourne pas en «stand-by».
-
mesure de la tension aux bornes de la résistance U1 et affi chage de la mesure R = (U1 - Uo) / I.
-
toute mesure suivante comporte seulement la mesure de Un, Uo étant gardée en mémoire.
-
l'arrêt du cycle s'effectue en appuyant sur la touche STOP.

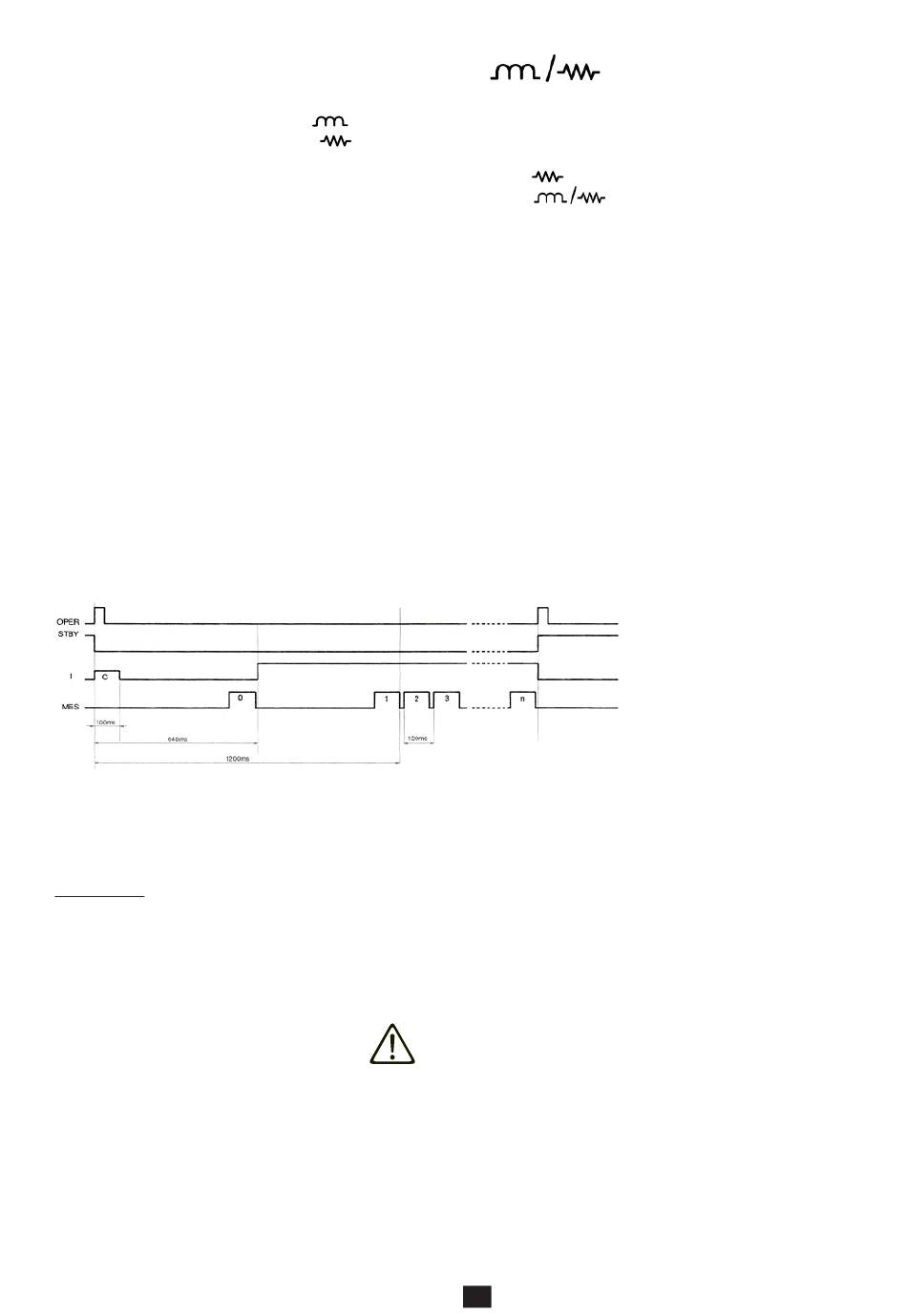

Diagramme de fonctionnement :
C = contrôle des connexions
0 = mesure de la tension résiduelles (mémorisée).
1, 2, 3 ... n = mesures successives de tension aux bornes de la résistance (intervalle entre deux mesures: 120 ms).
Le délai indiqué pour la première mesure (1 200 ms) est indicatif, il peut varier en fonction de la charge mesurée.
Remarques :
En cas de dépassement de gamme, l'appareil affi che Err 07.
La source de courant est protégée thermiquement. Si une mesure sous 10A pendant un temps trop long (> à quelques dizaines
de secondes) ou des mesures sur des équipements possédant une très forte composante inductive (type gros tranformateurs)
provoque un échauffement, le courant est coupé et l'appareil affi che Err 05. Il faut laisser l'appareil se refroidir avant de lancer
une nouvelle mesure.
Après un cycle de mesure, l'appareil effectue automatiquement une décharge complète de l'inductance.
Pendant la décharge, l'appareil affi che l'icône :
Ne toucher et débrancher en aucun cas les fi ls de liaison avant la disparition de l'icône.
et le mode choisi s'inscrit en bas au centre
9
