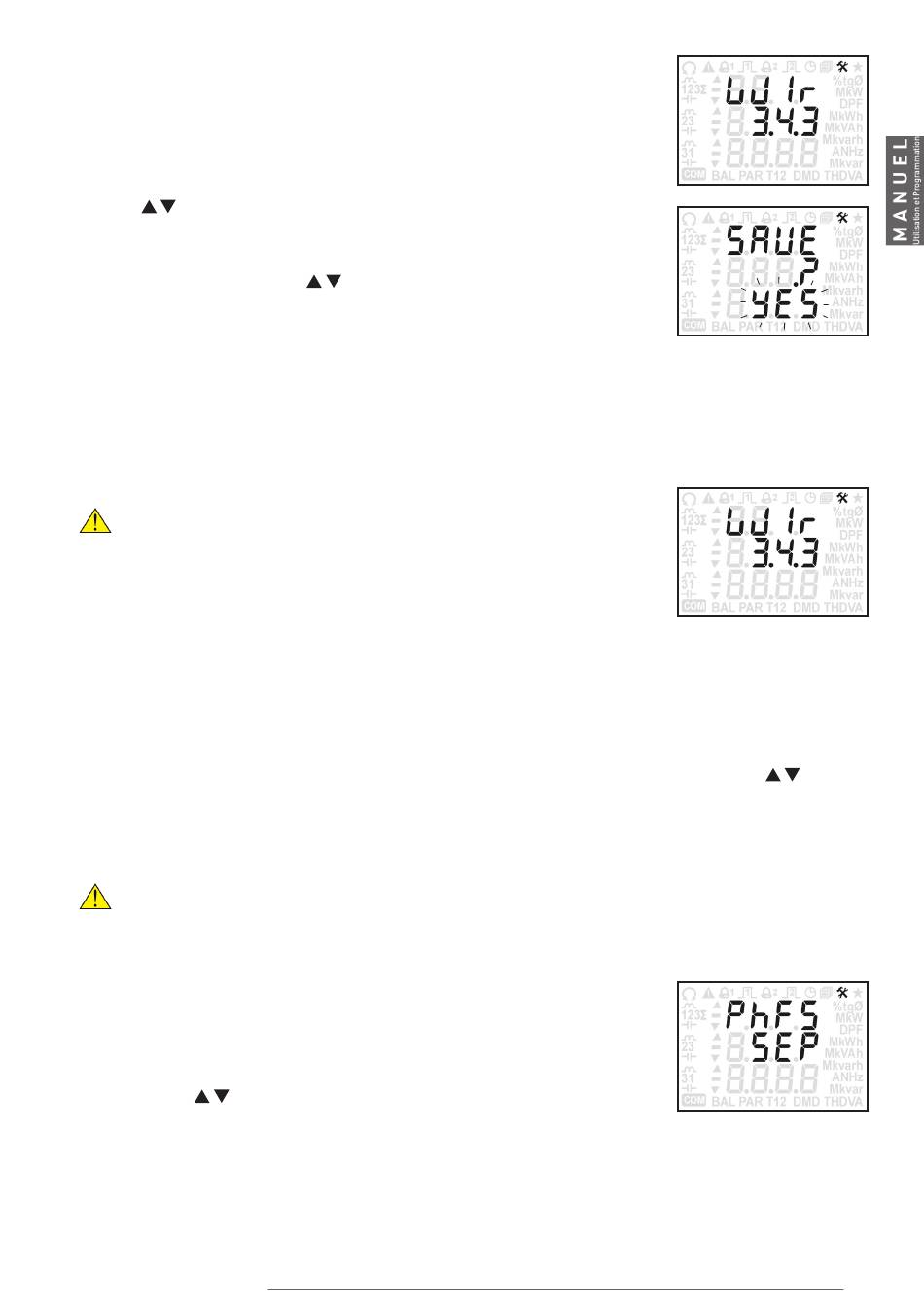

8.14 LOOP 6 - CONFIGURATION D'INSTALLATION
Dans cette rubrique, les pages de configuration d'installation s'affichent en fonction
du modèle d'appareil et de son mode de raccordement.
Vous pouvez accéder aux pages de configuration d'installation à tout instant (sauf si
vous êtes dans la rubrique Configuration générale) en appuyant sur le bouton sécurisé
SET pendant au moins 4 s. La première page de la rubrique est alors affichée. Utiliser
les touches
pour faire défiler la boucle de pages.
Pour sortir de la rubrique Configuration d'installation, appuyer au moins 3 s sur la
touche . Un message apparait pour confirmer l'enregistrement des modifications.
Sélectionner à l'aide des touches
• YES=quitter la rubrique avec sauvegarde des nouveaux paramètres
• NO=quitter la rubrique sans sauvegarder les paramètres modifiés
• CONT=continuer à naviguer dans les pages de la rubrique de configuration
Confirmer votre choix avec la touche button. En sélectionnant YES ou NO, vous quitterez la rubrique et la
première page de la rubrique Information s'affiche. En sélectionnant CONT, la dernière page de la rubrique
en cours sera affichée.
8.14.1 Sélection du mode de raccordement
ATTENTION! En cas de modification de ce paramètre, l'appareil procédera à:
• RAZ des valeurs Min/Max, DMD et compteurs d'énergie
• Fixe par défaut la sortie digitale en configuration (désactivée)
• Fixe par défaut le mode d'enregistrement (inactif) et efface tout
éventuel enregistrement
Cette page permet de sélectionner le mode de raccordement utilisé pour l'appareil. Les possibilités sont:
• 3.4.3: 3 phases 4 fils 3 mesures de courant
• 3.3.3: 3 phases 3 fils 3 mesures de courant
• 3.3.2: 3 phases 3 fils 2 mesures de courant
• 1Ph: 1 phase
Pour choisir le mode de raccordement approprié, appuyer sur le bouton . A l'aide des touches
votre choix et confirmer avec la touche .
8.14.2 Mode de configuration de FSA (Pleine échelle du courant)
ATTENTION! En cas de modification de ce paramètre, l'appareil procédera à:
• RAZ des valeurs Min/Max, DMD et compteurs d'énergie
• Fixe par défaut la sortie digitale en configuration (désactivée)
• Fixe par défaut le mode d'enregistrement (inactif) et efface tout éventuel enregistrement
Cette page permet de choisir le mode d'affectation d'échelle de mesure de courant:
• ALL: Echelle/Plage de courant identique et commune à toutes les phases.
• SEP: Echelle/Plage de courant spécifique à chacune des phases (1, 2, 3).
Pour changer de mode, appuyer sur la touche , et le choix d'option clignote. A
l'aide des touches
Utilisation et Programmation
le choix en clignotement:
faites votre sélection et confirmer par la touche .
spécifier
31
