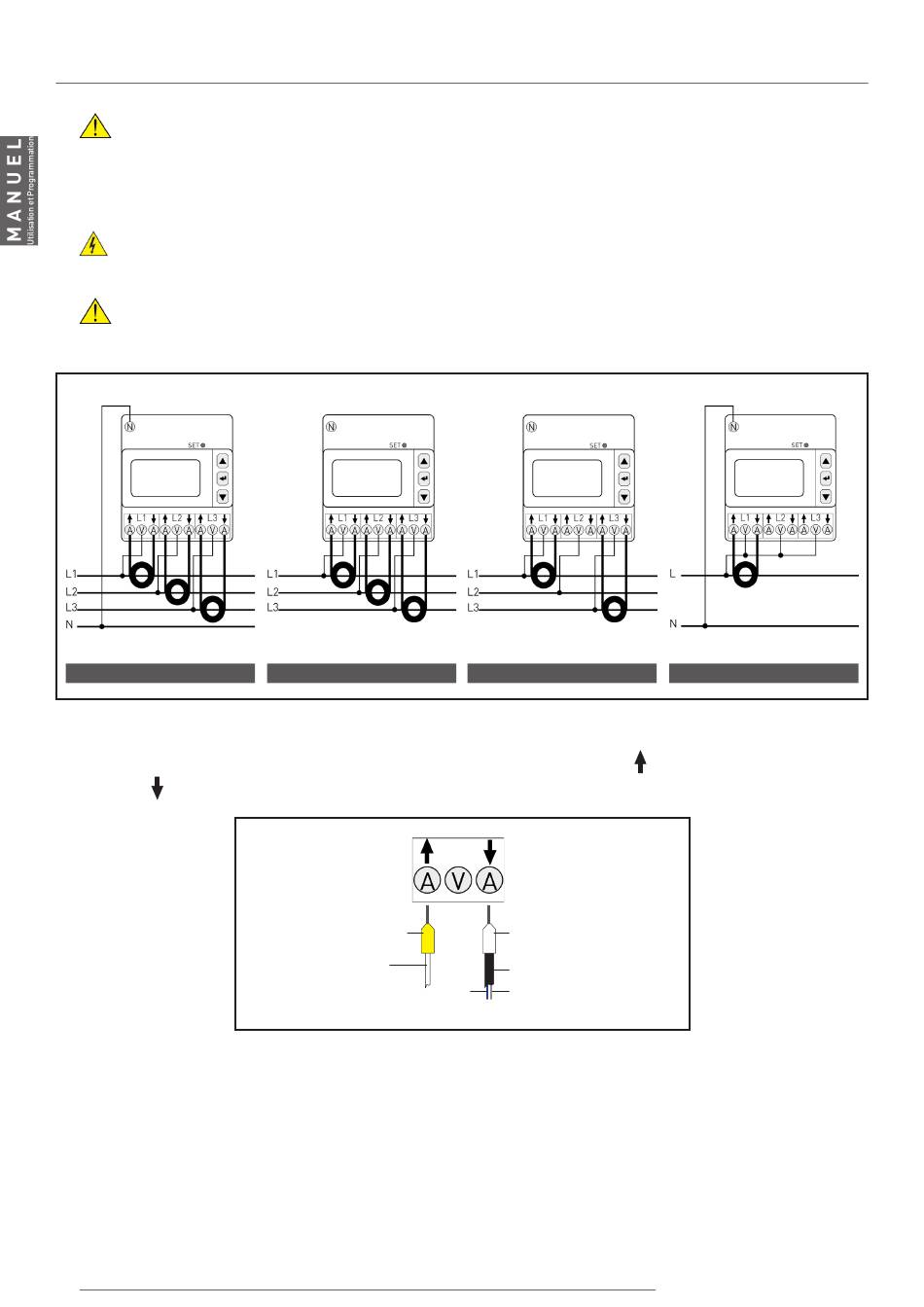

7. RACCORDEMENTS ELECTRIQUES

ATTENTION! L'installation et la mise en service de l'instrument doit être réalisée par du
personnel qualifié. Mettre hors tension avant installation de l'équipement.

7.1 RACCORDEMENTS COURANT ET TENSION

DANGER! Cette partie décrit les entrées de mesure tension et courant susceptibles de niveaux
de tension dangereux.
ATTENTION! Avant raccordement, vérifier l'absence de courant et de tension dans les conducteurs.
NE PAS CONNECTER sous tension.
3 ph, 4 f, 3 RGW (3.4.3)
Lors d'utilisation de boucles flexibles, connecter l'extrémité jaune sur la borne
sur la borne (commun).
10
3 ph, 3 f, 3 RGW (3.3.3)
Appareil avec boucles flexibles (rogowski)
embout
JAUNE
cable
BLANC
Detail pour raccordement boucle flexible Rogowski
3 ph, 3 f, 2 RGW (3.3.2)
embout
BLANC
gaine
blindage
cable
BLEU
1 phase (1ph)
(signal) et l'extrémité blanche

Utilisation et Programmation
