8.13 LOOP 4 - CONFIGURATION GENERALE

Dans cette rubrique sont affichées les pages pour la Configuration générale des
instruments, selon le modèle.

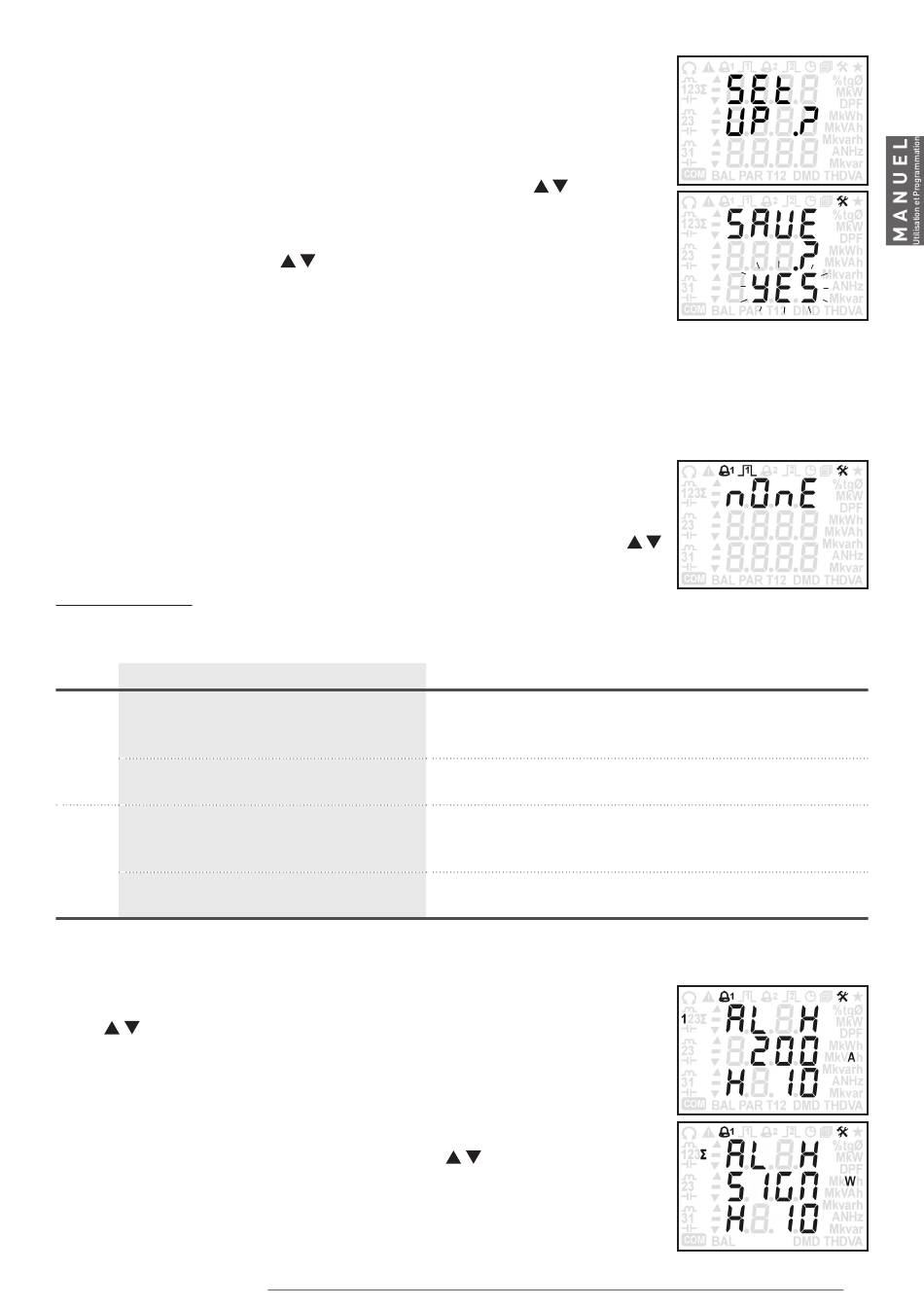

Pour accéder aux pages de la Configuration générale, placez-vous sur la page Setup?.
Appuyer sur la touche   pendant au moins 3 s. La première page de configuration est
affichée. Faire ensuite défiler les pages en boucle avec les touches
Pour sortir de la Configuration générale, maintenez appuyée la touche   pendant
au moins 3 s. Une nouvelle page est affichée, proposant l'enregistrement des
paramètres. Avec les touches
• YES=quitter la rubrique avec sauvegarde des nouveaux paramètres
• NO=quitter la rubrique sans sauvegarder les paramètres modifiés
• CONT=continuer à naviguer dans les pages de la rubrique de configuration
Confirmer votre choix avec la touche   . En sélectionnant YES ou NO, vous quitterez la rubrique Configuration
générale et la première page de la rubrique Informations (version firmware de l'appareil) sera affichée. En
sélectionnant CONT, la dernière page de la rubrique Configuration générale sera affichée.
8.13.1 Paramètrage de la Sortie Digitale (DO – Digital Output)
Par défaut, lors du premier accès à la rubrique de Configuration générale, la sortie
digitale est désactivée (NONE) et aucun paramètre n'y est associé. Pour activer la
sortie digitale, presser la touche   , le texte NONE clignote. Avec le touches
sélectionner le mode souhaité (AL H, AL L, PULS). Confirmer avec la touche   .
En Mode ALARME
En mode alarme, la fonctionnalité de la sortie digitale peut changer en fonction du paramètre associé. Pour
plus de détails, se référer au tableau suivant:
MODE PARAMETRE A ASSOCIER
AL H Valeurs instantanées, valeurs DMD
Signe de puissance active
AL L Valeurs instantanées, valeurs DMD
Signe de puissance active
* Note. Le paramètre de puissance active considéré pour le changement de signe dépend de l'insertion réglée:
Insertion triphasée = Puissance active totale, Insertion monophasée = Puissance active sur phase 1
1. Le symbole identifiant le paramètre d'alarme clignote (ex. A1=courant phase 1).
Sélectionner le paramètre devant être associé à la sortie digitale avec les touches
et confirmer avec une pression sur la touche   . Paramètres d'alarme
disponibles: Valeurs instantanées (voir section 8.7), signe de puissance active
(SIGN) ou valeurs DMD (voir section 8.10). Le paramètre Signe de puissance active
peut être reconnu par le message SIGN affiché sur la deuxième ligne de l'écran.
2. En cas de sélection de paramètre instantané ou DMD, la deuxième ligne
affichera la valeur seuil. Après la sélection du paramètre, la première chiffre
de valeur de seuil clignote. Avec les touches
confirmer à l'aide de la touche   . Répéter la même procédure pour les autres
chiffres. La plage de valeurs varie selon le type de paramètre. En cas de
sélection de paramètre Signe de puissance active, la deuxième ligne affichera
le message statique SIGN à la place de la valeur seuil.
Utilisation et Programmation
sélectionner le choix en clignotement:
DESCRIPTION DE LA FONCTION
La sortie s'active (se ferme) lorsque la valeur du paramètre
associé est supérieure à la valeur seuil réglée, en tenant
également compte de l'hystérésis réglée.
La sortie s'active (se ferme) lorsque le signe de la puissance
active* devient négatif, compte tenu également du retard réglé.
La sortie s'active (se ferme) lorsque la valeur du paramètre
associé est inférieure à la valeur seuil réglée, en tenant
également compte de l'hystérésis réglée.
La sortie s'active (se ferme) lorsque le signe de la puissance
active* devient positif, en tenant également compte du retard réglé.
sélectionner la valeur et
.
