SONDES DE MESURE

GÉNÉRALITÉS
La mesure de champ électrique est fondée sur le principe de la réception d'un signal
radioélectrique par une antenne. L'élément sensible de l'antenne est une cellule de détection
à très faible seuil.
Le signal continu, issu de la détection, est transmis à l'appareil de mesure par une ligne
résistive permettant à l'ensemble une transparence maximale ne perturbant pas le champ
électrique dans lequel l'appareil et
son antenne sont plongés.
La sonde EF1 livrée avec le C.A 41
est du type dipôle.
La mesure est anisotropique ; la
réception se fait dans la seule pola-
risation verticale.
De ce fait, le diagramme de récep-
tion dans le plan horizontal, est
circulaire.

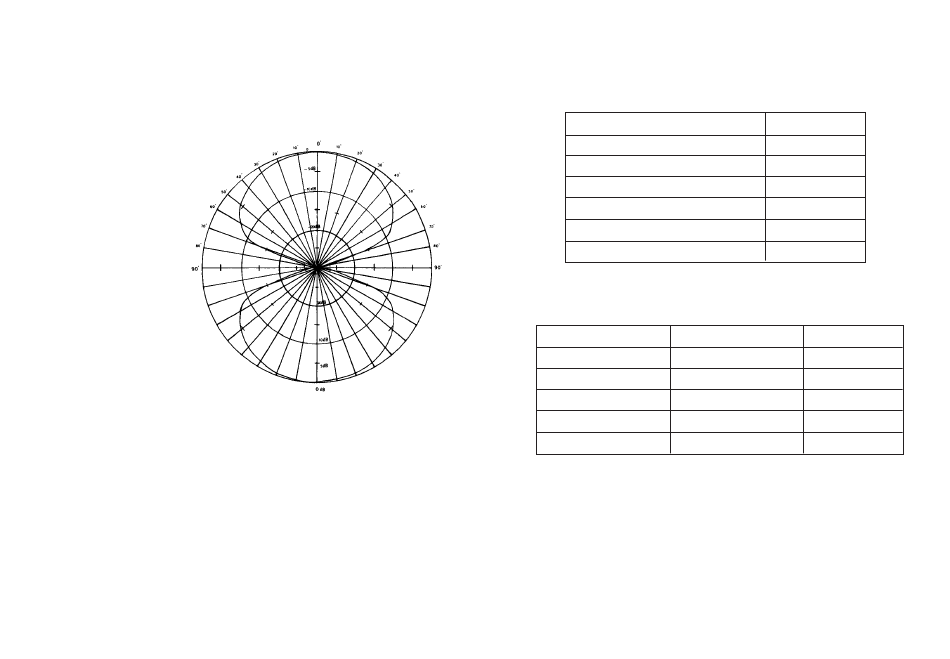

Dans le plan vertical, le diagramme
de réception est conforme au relevé
ci-contre.

EMPLOI DE LA SONDE EF1

Du fait de l'anisotropie de la sonde de mesure, lors d'une mesure dans une ambiance donnée,
il faut déplacer l'antenne dans tous les plans, selon tous les axes.
Il est recommandé d'utiliser la fonction Enregistrement qui permet d'obtenir après l'inspection,
les valeurs minimales, maximales et moyennes du champ mesuré.
Avant d'arrêter l'enregistrement, il faut faire un blocage de la mesure avec la fonction HOLD.
Ceci permet de mémoriser les différents paramètres avant de sortir du champ.
Ne pas bloquer l'enregistrement avant de sortir du champ risquerait d'introduire en mémoire
des valeurs hors champ qui fausseraient les mesures.

EMPLOI DE LA SONDE EF2

La sonde EF2 étant isotropique, elle ne nécessite pas de manipulations spéciales. Son
élément sensible mesure le champ selon 3 axes sans avoir à déplacer l'antenne dans les 3
plans. De même que pour la sonde EF1 (voir ci-dessus), la fonction enregistrement est
recommandée.
14
CARACTÉRISTIQUES
CARACTÉRISTIQUES ÉLECTRIQUES
Domaine de mesure spécifié
ÉTENDUE DE MESURE
RÉSOLUTION
PRÉCISION
TEMPS D'ÉCHANTILLONAGE
TEMPS DE MESURE NUMÉRIQUE
TEMPS DE MESURE ANALOGIQUE
STABILITÉ
Conditions de référence
Grandeurs d'influence Conditions de référence
Température ambiante
Humidité relative
Tension pile
Fréquence de mesure
Niveau de champ
Précision de la mesure dans les conditions de référence : ≤ 0,5 V/m ± 0,5 dB due à
l'interchangéabilité des capteurs.
Les mesures sont réalisées en champ lointain afin d'obtenir une onde plane, l'impédance
caractéristique du champ ambiant doit être égale à 377 ohms.
0,1 V/m à 200 V/m
0,1 V/m
0,5 dB
250 µs
400 ms
100 ms
0,2 dB
Tolérances
20 °C ± 2 °K
65 % ± 5 %
9 V ± 0,5 V
150 MHz ± 1 %
10 V/m ± 1 %
