3. Installation
Festo P.BE−CPV10−EX−VI−FR fr 0706b
Raccorder les bobines de la façon suivante :
Placer le connecteur KMYZ−4−...−B−EX sur la barrette de
·
raccordement de la bobine concernée (voir Fig. 3/7). Véri
fier que le pion de positionnement placé entre les lan
guettes s'engage bien dans le trou du connecteur. Immo
biliser le connecteur à l'aide de la vis de sécurité située
en son centre en serrant au couple de 0,3 Nm.
Veiller à la bonne polarité du raccordement du connecteur
·
femelle. Le pôle Plus se trouve toujours à l'extérieur de la
bobine.
Raccorder le câble bleu au pôle (0 V CC) et le câble rayé
·
bleu−blanc au pôle + (˚32 V CC ou ˚36 V CC).

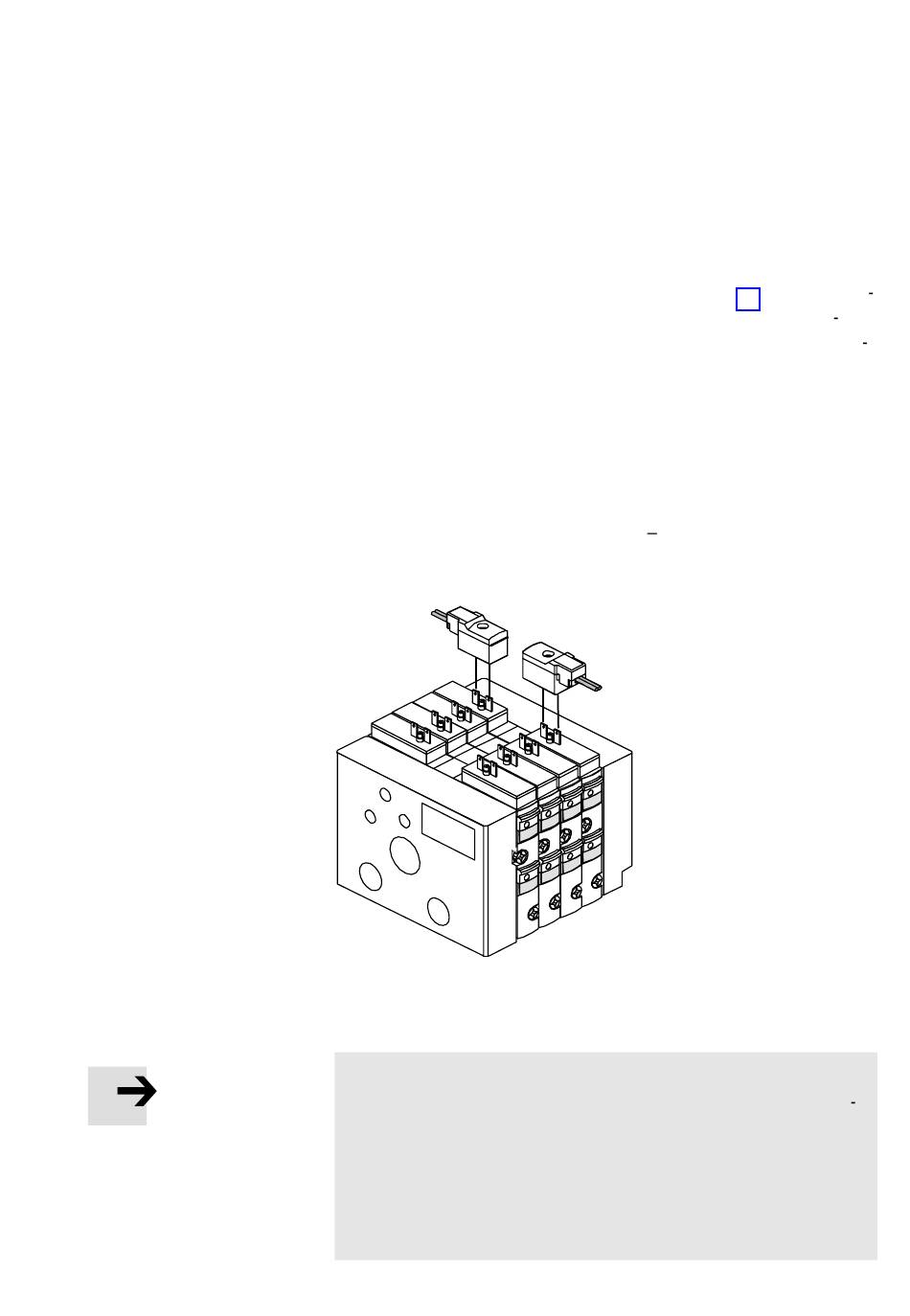

Fig. 3/7 : Montage des connecteurs individuels
Note
La fonction de commutation empêche l'inversion de po
·
larité ou l'inversion des câbles.
Chaque embase de distributeurs doit être raccordée à
·
un circuit électrique à sécurité intrinsèque homologués
avec une protection contre l'inflammation de type ia IIC
ou ib IIC.
3−19
