2.3.2 Montage du terminal sur l'embase pneumatique multipôle
1
Joint à 3 anneaux
pour raccords de
la plaque
d'extrémité
gauche
2
2 joints par
embase de
distributeurs
pour les orifices
de raccordement
3
Joint à 4 anneaux
pour raccords de
la plaque
d'extrémité droite
4
Vis de fixation à
6 pans creux
pour l'embase
pneumatique
multipôle

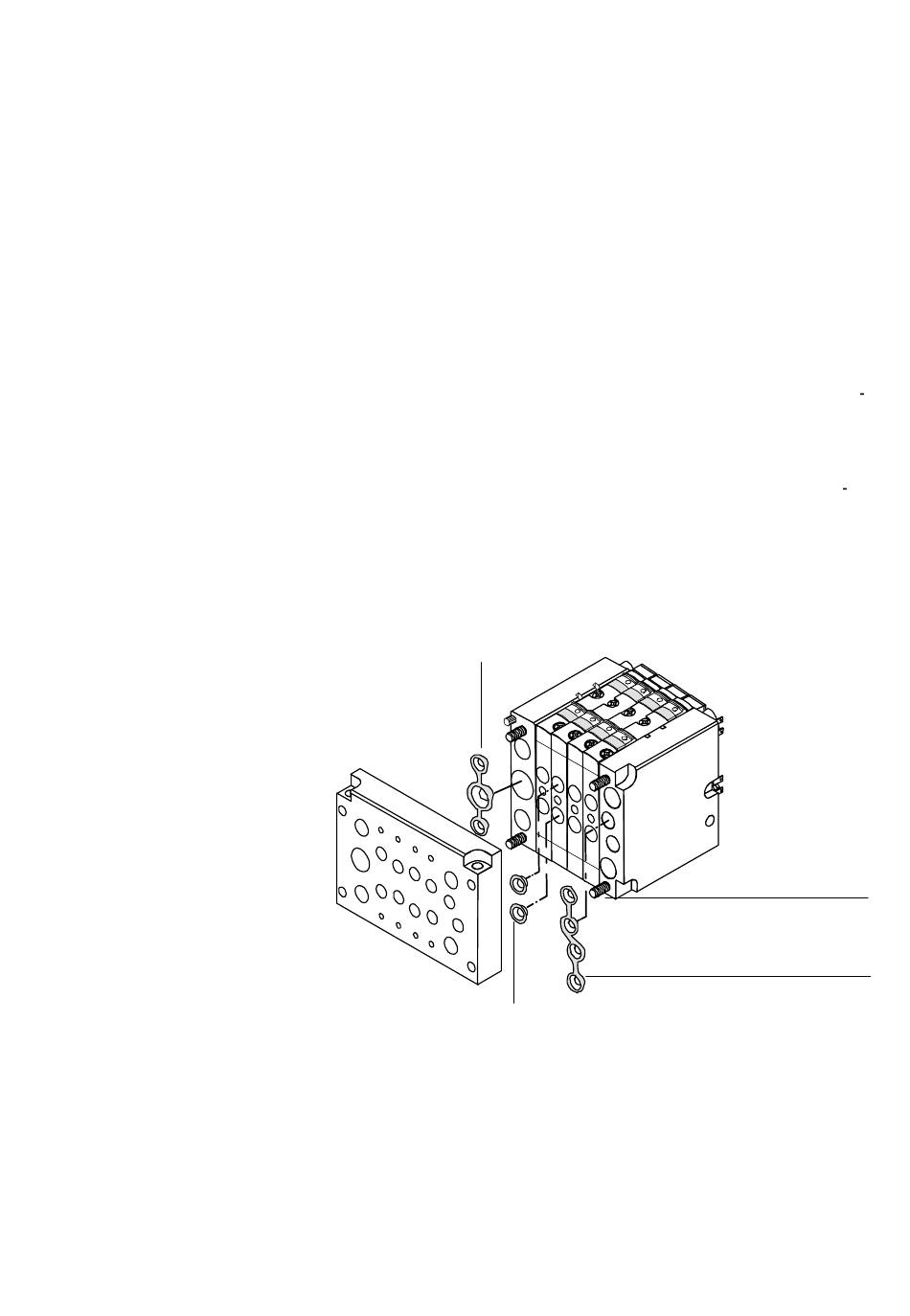

Fig. 2/5 : Montage du terminal de distributeurs CPV10−EX−VI sur l'embase pneumatique
multipôle
Festo P.BE−CPV10−EX−VI−FR fr 0706b
Procéder de la manière suivante :
Introduire les vis à six pans creux fournies dans les trous
·
de fixation.
Mettre en place les joints d'étanchéité triples ou quadru
·
ples des communs d'alimentation dans les logements
prévus sur les plaques d'extrémités droite et gauche.
Mettre en place avec précaution les deux joints d'étan
·
chéité dans les taraudages des orifices de raccordement.
A l'aide des 4 vis à six pans creux, fixer le terminal de
·
distributeurs CPV10−EX−VI sur l'embase multipôle. Serrer
les vis en croix au couple de 2 Nm.
1
4
2
3
