Montage Dans Armoire Électrique - Festo CPV10-EX-VI Manuel

2. Montage
1
Vis à six pans
creux M4 x 45
2
Plaques
d'extrémité
3
Equerre de
fixation

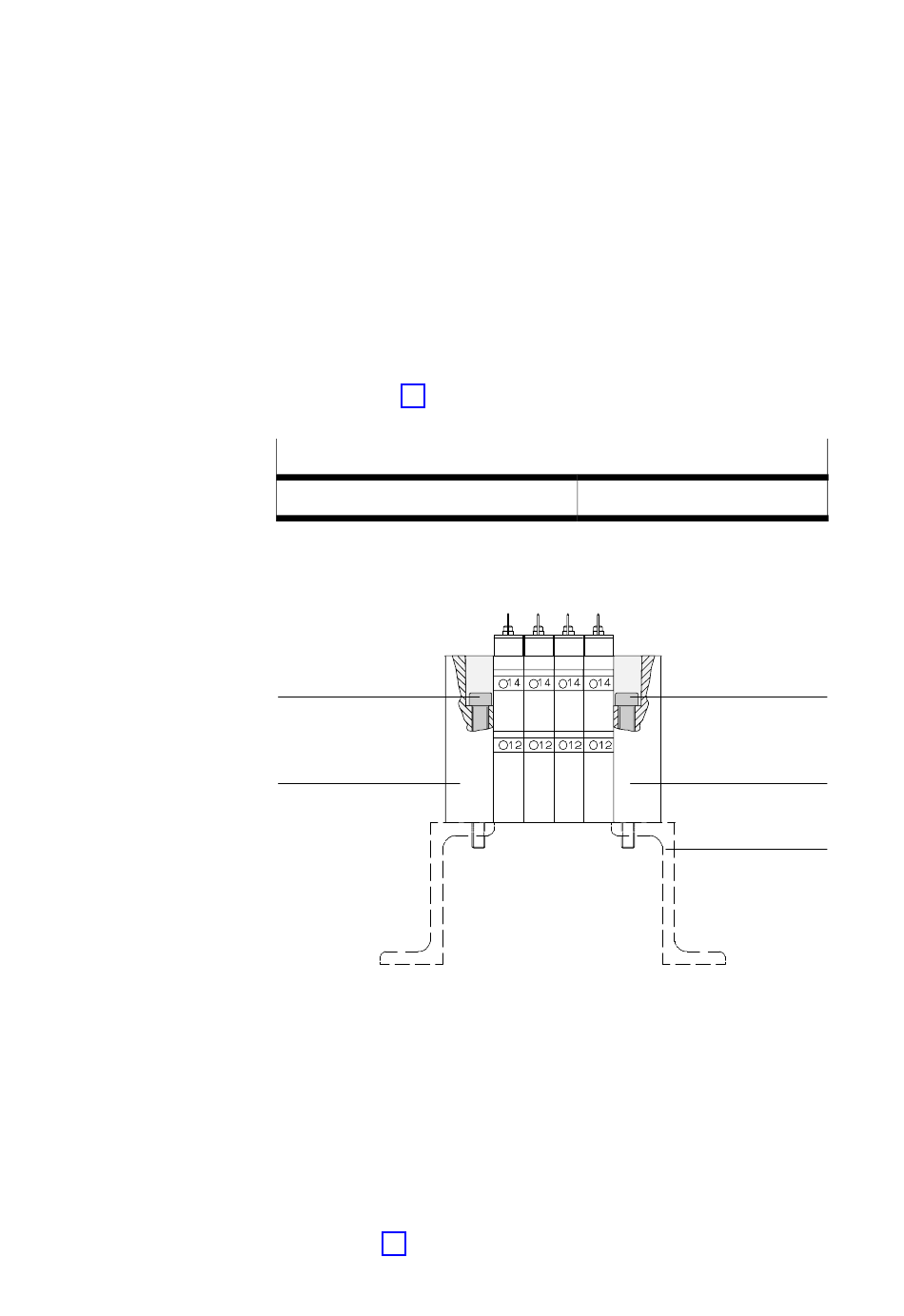

Fig. 2/4 : Emplacement des vis de fixation
2.2.4 Montage dans armoire électrique
2−12
Laisser un dégagement suffisant pour raccorder les
·
conduits et les câbles d'alimentation ou tenir compte de
l'espace de montage plus important pour les terminaux
CPV10−EX−VI avec silencieux plat.
Introduire les 4 vis six pans creux fournies dans les trous
·
prévus à cet effet sur les plaques d'extrémité gauche et
droite (voir Fig. 2/4).
CPV10−EX−VI
Vis six pans creux
Tab. 2/9 : Montage sur pattes, vis de fixation
1
2
Visser le terminal de distributeurs CPV10−EX−VI sur sa
·
surface d'appui ou sur l'équerre de fixation.
Voir chapitre 2.3.3.
M4 x 45
Festo P.BE−CPV10−EX−VI−FR fr 0706b
1
2
3
