B. Sommaire des composants

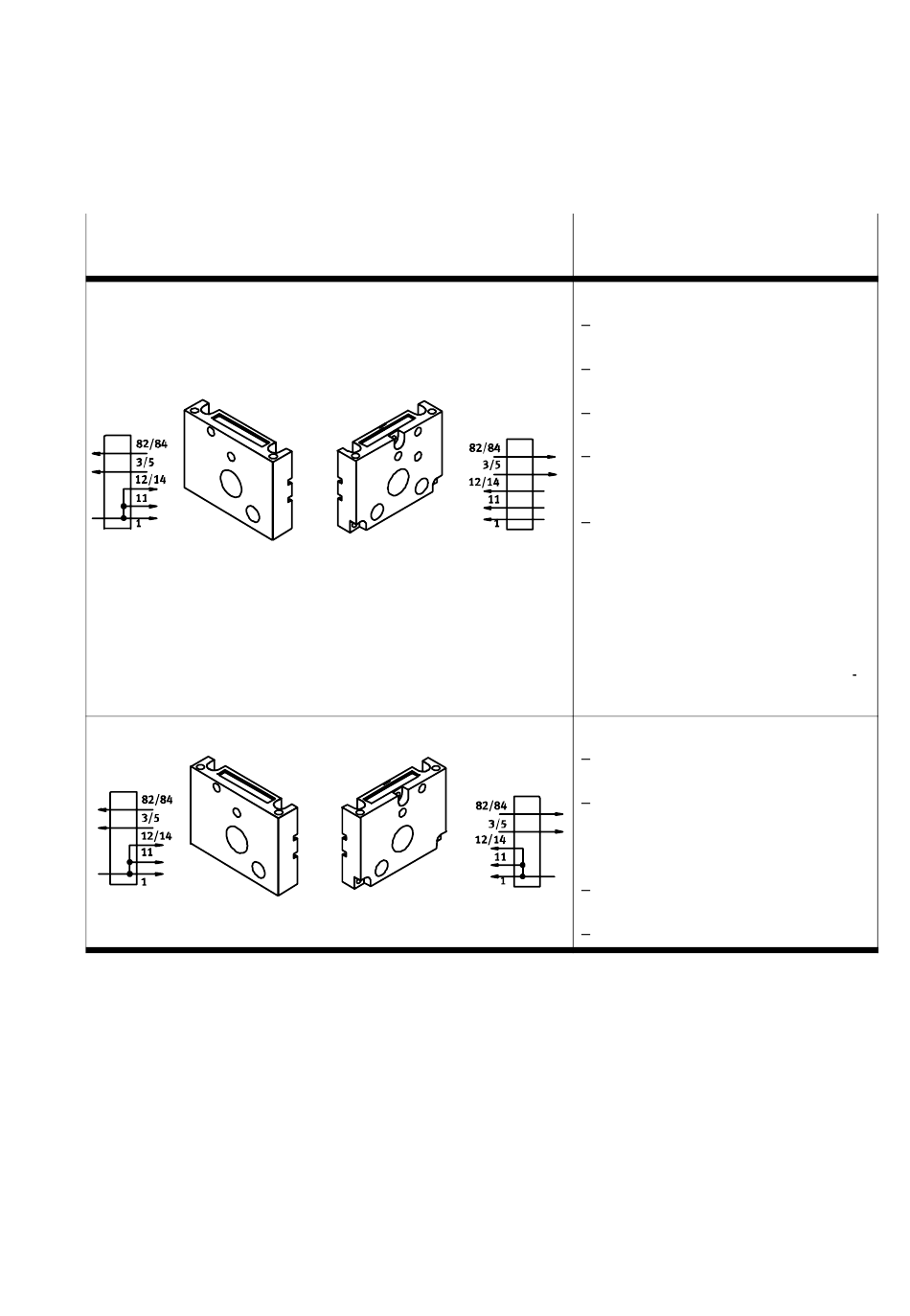

Paire de plaques d'extrémité pour air de pilotage
interne avec raccordements pneumatiques
CPV10−EPL−G
CPV10−EPL−G
Tab. B/6 : Plaques d'extrémité pour air de pilotage interne
Festo P.BE−CPV10−EX−VI−FR fr 0706b
CPV10−EPR−E
CPV10−EPR−G
Description
Code d'ident. −−−
Raccordements sur les plaques
d'extrémités droite et gauche.
Possibilité de séparer des zones
de pression
Nombre maximal de zones de
pression : 3
Les distributeurs situés à droite de
la plaque de séparation peuvent
être utilisés pour le vide
Obturer le raccord 12/14 de la
plaque d'extrémité droite à l'aide
d'un bouchon.
Les raccords non nécessaires au
·
fonctionnement du terminal de
distributeurs doivent être obturés
(voir également le paragraphe
3.3.2 Raccordement des condui
tes d'alimentation et de sortie").
Code d'ident. −−−
Raccordements sur les plaques
d'extrémités droite et gauche.
La séparation de zones de
pression n'est possible qu'avec la
plaque de séparation dotée du
code d'identification S.
Nombre maximal de zones de
pression : 1
Ne peut être utilisé pour le vide
B−9
