600-I/690-I қозғалтқыш жетектері
• Құбыр ұшы калибр-сақинадан қаншалықты ұзын екенін
қараңыз. Құбыр шеті сақинаның шетінен бір айналым көп
не аз болуы керек. Егер бұранда дұрыс өлшенбесе, оны
кесіп, кескіш бастиекті реттеп, басқа бұранданы кесіңіз.
Дұрыс өлшенбеген бұранданы пайдалану жылыстауға
әкелуі мүмкін.
Жіңішке сақина
Калибр
D
Ағу Бір айналымға үлкен
(Негізгі өлшем)
(Ең үлкен өлшем)
Бұрандаларды калибр-сақинамен тексеру

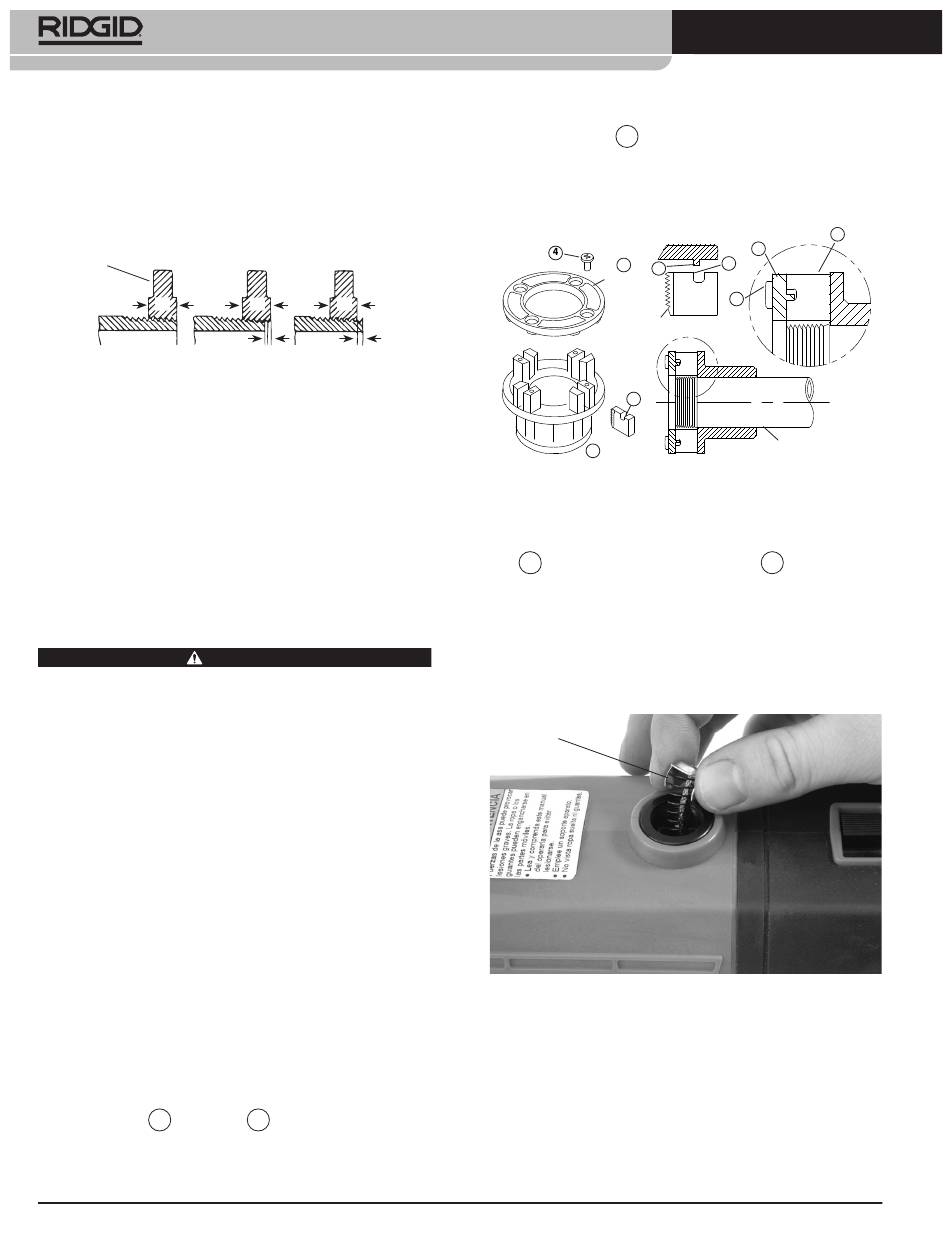

16-сурет – Бұранда өлшемін тексеру
• Егер калибр-сақина бұранда өлшемін тексеру үшін қолжетімді
болмаса, бұранда өлшемін тексеру үшін пайдаланылған жаңа
таза сәйкестендіргішті пайдалануға болады. 2 дюймдік және
одан кіші NPT бұрандалары, бұрандалар фитингпен қатты
ұстасу үшін 4 - 5 айналымға қол жеткізу үшін кесілуі керек, ал
2 дюймдік және одан кіші BSPT бұрандалары үшін 3 айналым
болуы керек.
Техникалық қызмет көрсету
нұсқаулары
ЕСКЕРТУ
Қандай да бір техникалық қызмет көрсетпес бұрын немесе
қандай да бір реттеу жасамас бұрын ҚОСУ/ӨШІРУ қосқышы
босатылғанын және құрылғының суырылғанын тексеріңіз.
Электр тогының соғуы, іліну және басқа да жағдайлардан
болатын жарақаттар қаупін азайту үшін құралды осы
процедураларға сәйкес ұстаңыз.
Тазалау
1. Әр пайдаланған сайын кесілген кесектерді 418 май
сауытының кесек науасынан алып тастап, қалдық майды
сүртіп алыңыз.
2. Қозғалтқыш жетегінен, соның ішінде тұтқалар және басқару
тетіктерінен қандай да бір майды, кесектерді немесе ласты
сүртіп алыңыз. 690-I стопор механизмін тазалаңыз.
3. Тірек білігінен майларды немесе ласты сүртіп алыңыз.
Қажет болса, тірек білігін сымды щеткамен тазалаңыз.
4. Кесектер мен ласты кескіш бастиектен алып тастаңыз.
11-R кескіш бастиектеріндегі кескіштерді
өзгерту
Түрлі кескіштер RIDGID 11-R кескіш бастиектерде орнату үшін қол
жетімді болады. Қолжетімділігін білу үшін каталогты қараңыз.
4
1. Төрт болтты жабыннан
тастаңыз.
368
D
D
Бір айналымға аз
(Минималды өлшем)
2
және сыртқы бетті алып
3
2. Ескі кескіштерді кескіш бастиектен алып тастаңыз.
3. Жаңа кескіштерді саңылауларға нөмірленген жиектерін
жоғары қаратып енгізіңіз. Кескіштердегі нөмірлер кескіш
бастиектері саңылауларындағы нөмірлермен сәйкес келуі
керек.Кескіштерді жиынтық ретінде ауыстырыңыз.
Бұрандалар
2
A
Қақпақ
(Төмен күйіндегі мойын)
Жоғары
Кескіштер
3
17-сурет – Кескіштерді кесу бастиегіне орнату
1 Бастиек
4. Сыртқы бетті ауыстырып, төрт болтты аздап қатайтыңыз.
5. Кескіштер кесе бастағанға дейін әлдеқашан өңделген
құбырға кескіш бастиекті қойыңыз. Бұл күштер сыртқы бетте
4
кронштейнге қарсы сыртқа қарай
өлшемді сәйкесінше орнатады.
6. Төрт болтты мықты қатайтыңыз. Кесілген құбырды алып
тастап, сынақ кесіп көріңіз.
Мотордағы щеткаларды ауыстыру
Мотор щеткаларын 6 ай сайын тексеріп тұрыңыз. Ескіргенде 5/16
дюймнан (8 мм-ден) аз түріне ауыстырыңыз.
Щетка
18-сурет – Щетканы орнату
1. Құрылғыны қуат көзінен суырыңыз.
2. Щетка қақпағын босату (1-ші және 2-ші сурет). Щеткаларды
алып тастап, оларды тексеріңіз. Ескіргенде 5/16 дюймнан (8 мм-
ден) аз түріне ауыстырыңыз. Коммутатордың ескіргенін
тексеріңіз. Егер шамадан тыс ескірсе, құралға техникалық
қызмет көрсету керек.
3
2
B
4
Кесілген құбыр
4
тоқтайды және
