Elektrické závitnice 600-I/690-I
14. Stiskněte spínač ZAP/VYP, dokud není konec trubky
zarovnaný s okrajem řezných matric, poté jej uvolněte.
Nechte elektrickou závitnici zcela zastavit.

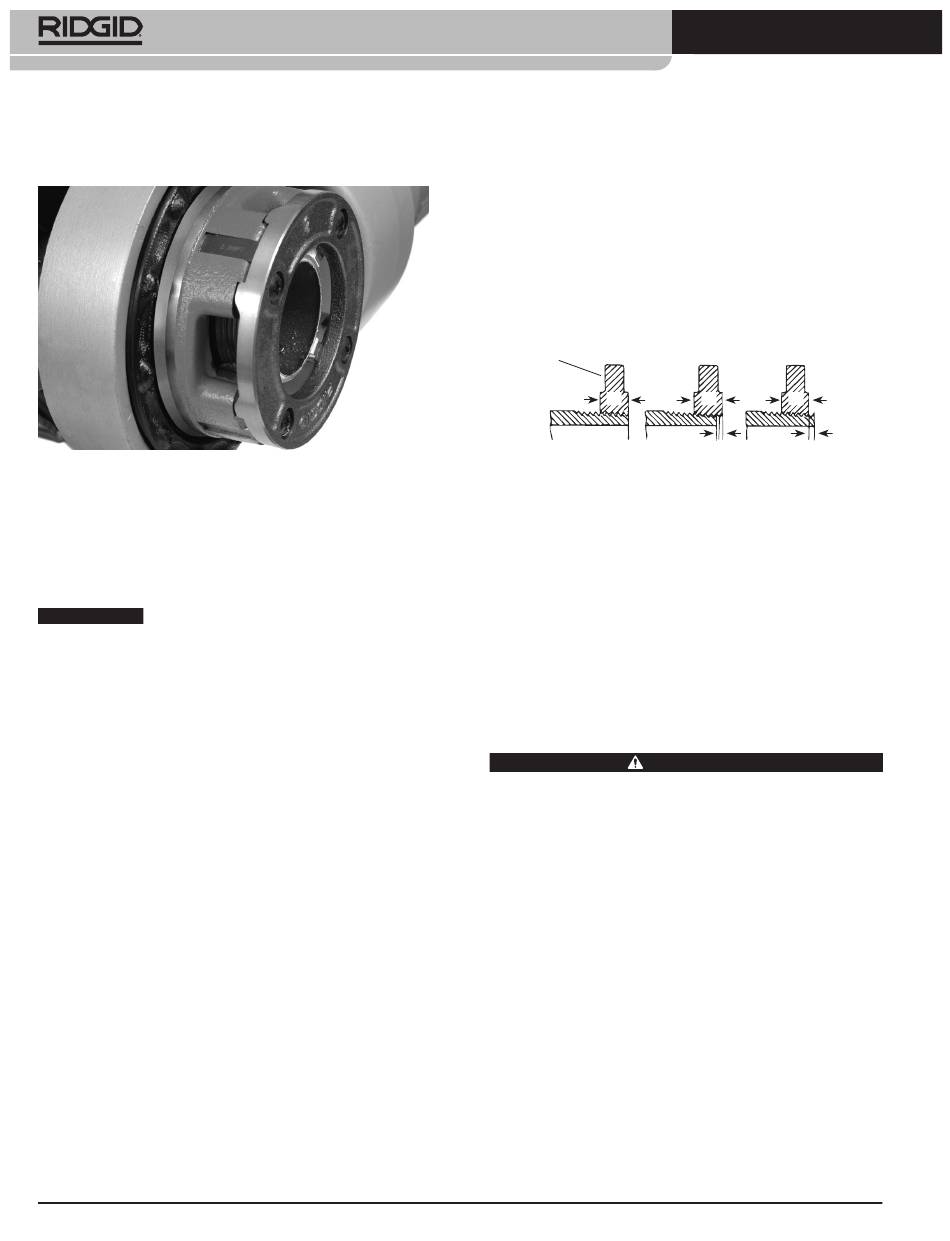

Obrázek 15 – trubka zarovnaná s okrajem řezných matric
15. Přepněte posuvný spínač F/R do opačné polohy a stisk-
něte spínač ZAP/VYP za účelem vytočení závitořezné
hlavy z trubky opatřené závitem. Držte pevně držadlo
elektrické závitnice, abyste odolali silám vzniklým při
zpětném vytáčení závitořezné hlavy.
Změňte polohu posuvného spínače F/R,
POZNÁMKA
pouze když je spínače ZAP/VYP uvolněný. Nechte elektrickou
závitnici zcela zastavit, než změníte směr chodu pomocí po-
suvného spínače F/R. Snížíte tak riziko poškození elektrické
závitnice.
16. Uvolněte spínač a odstraňte elektrickou závitnici a zá-
vitořeznou hlavu z trubky.
17. Suchýma rukama vypojte elektrickou závitnici ze zá-
suvky.
18. Otřete olej a nečistoty ze závitů a ze závitořezné hlavy.
Buďte při tom opatrní, abyste se nepořezali o ostré otře-
py a hrany. Očistěte případný rozlitý olej na pracovišti.
Kontrola závitů
1. Odstraňte jakékoliv zbytky oleje, otřepů a nečistot ze zá-
vitu.
2. Vizuálně zkontrolujte závit. Závity by měly být hladké,
úplné a v dobrém stavu. Pokud došlo k potížím, jako je
trhání závitu, příliš tenkým závitům nebo zploštění trub-
ky, závit po vytvoření nemusí těsnit. Viz "Řešení problé-
mů" – kde v tabulce naleznete pomoci při diagnostice
těchto potíží.
3. Zkontrolujte velikost závitu. Upřednostňovaným způso-
bem kontroly velikosti závitu je měření pomocí kalibro-
vého kroužku. Existuje mnoho druhů kalibrových krouž-
206
ků a jejich použití se může lišit od způsobu uvedeného
na Obrázku 16.
• Ručně našroubujte kalibrový kroužek natěsno na závit.
• Podívejte se, jak daleko přesahuje trubka skrze kalib-
rový kroužek. Konec trubky by měl být zarovnaný se
stranou kalibru plus, mínus jedna otáčka. Pokud závit
neodpovídá správnému kalibru, odřízněte jej, seřiďte
závitořeznou hlavu a vytvořte nový závit. Použití závitu,
který neodpovídá kalibru, může vést k únikům.
Tenký kroužek
Kalibr
D
Rovný
O jednu otáčku větší
(Základní velikost) (Maximální velikost)
Kontrola závitů pomocí kalibrového kroužku
Obrázek 16 – kontrola velikosti závitu
• Pokud nemáte ke kontrole velikosti závitu k dispozici ka-
librový kroužek, je možné použít novou, čistou armaturu,
která odpovídá typu používanému na daném potrubí,
aby se zjistila kalibrace velikosti závitu. U závitů velikosti
2" a méně a v rámci NPT závitů, by závity měly být řezány
na 4 až 5 otáček ručního dotažení armatury a u závitů ve-
likosti 2" a méně a v rámci BSPT závitů, by závity měly být
řezány na 3 otáčky.
Návod k údržbě
VÝSTRAHA
Před prováděním jakékoliv údržby nebo úprav se
ujistěte, že je spínač ZAP/VYP uvolněný a nástroj
odpojený ze sítě.
Nástroj udržujte v souladu s těmito pokyny, abyste
snížili nebezpečí úrazu elektrickým proudem, zach-
ycení či úrazu z jiných příčin.
Čištění
1. Po každém použití vyprázdněte odřezky z nádobky na
odřezky olejnice 418 a otřete jakékoliv zbytky oleje.
2. Z elektrické závitnice, obzvláště z držadel a ovládacích
prvků, odstraňte veškeré stopy oleje, maziva či odřezků.
Vyčistěte upínací mechanismus modelu 690-I.
3. Z podpěrného ramene očistěte jakékoliv zbytky koleje,
mastnoty či nečistot. V případě potřeby vyčistěte čelisti
podpěrného ramene ocelovým kartáčem.
4. Ze závitořezných hlav odstraňte odřezky a nečistoty.
D D
O jednu otáčku menší
(Minimální velikost)
