Diagrama De Instalación; Instalación Sobre El Suelo (Proyección Frontal) - Sony VPL-BW7 Mode D'emploi

Diagrama de instalación
Instalación sobre el suelo (proyección frontal)
Pared
Centro de la
pantalla
*
Regulador recogido y función Trapezoide V realizada.

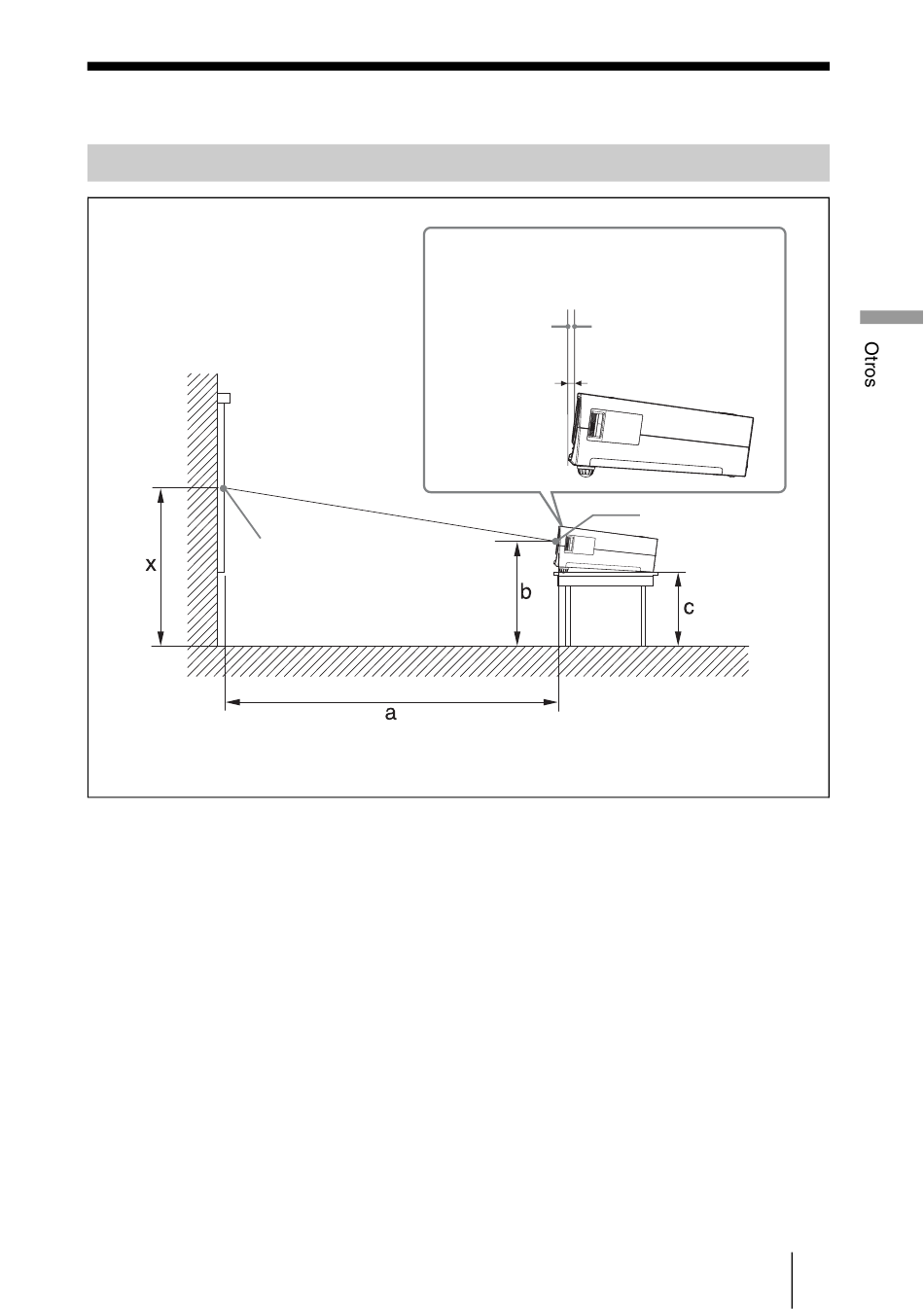

Esta sección describe los ejemplos de instalación del proyector sobre un escritorio o similar.
Las letras de la ilustración indican las distancias siguientes.
a: distancia entre la pantalla y el centro del objetivo
b: distancia entre el suelo y el centro del objetivo
c: distancia entre el suelo y la parte inferior de los reguladores del proyector
x: distancia entre el suelo y el centro de la pantalla (libre)
Distancia entre la parte delantera de la
unidad y el centro del objetivo
Parte más Parte delantera del
sobresaliente
objetivo
de la unidad
14,6 (
Suelo
19
/ )
32
Centro del objetivo
Unidad: mm (pulgadas)
59
