Entre battants et parties fi xes situées à proximité ou entre
5
parties mobiles de la motorisation et parties fi xes situées
à proximité.
• Risque d'emprisonnement et d'écrasement
Solutions : distance de sécurité et détection ampère
métrique.

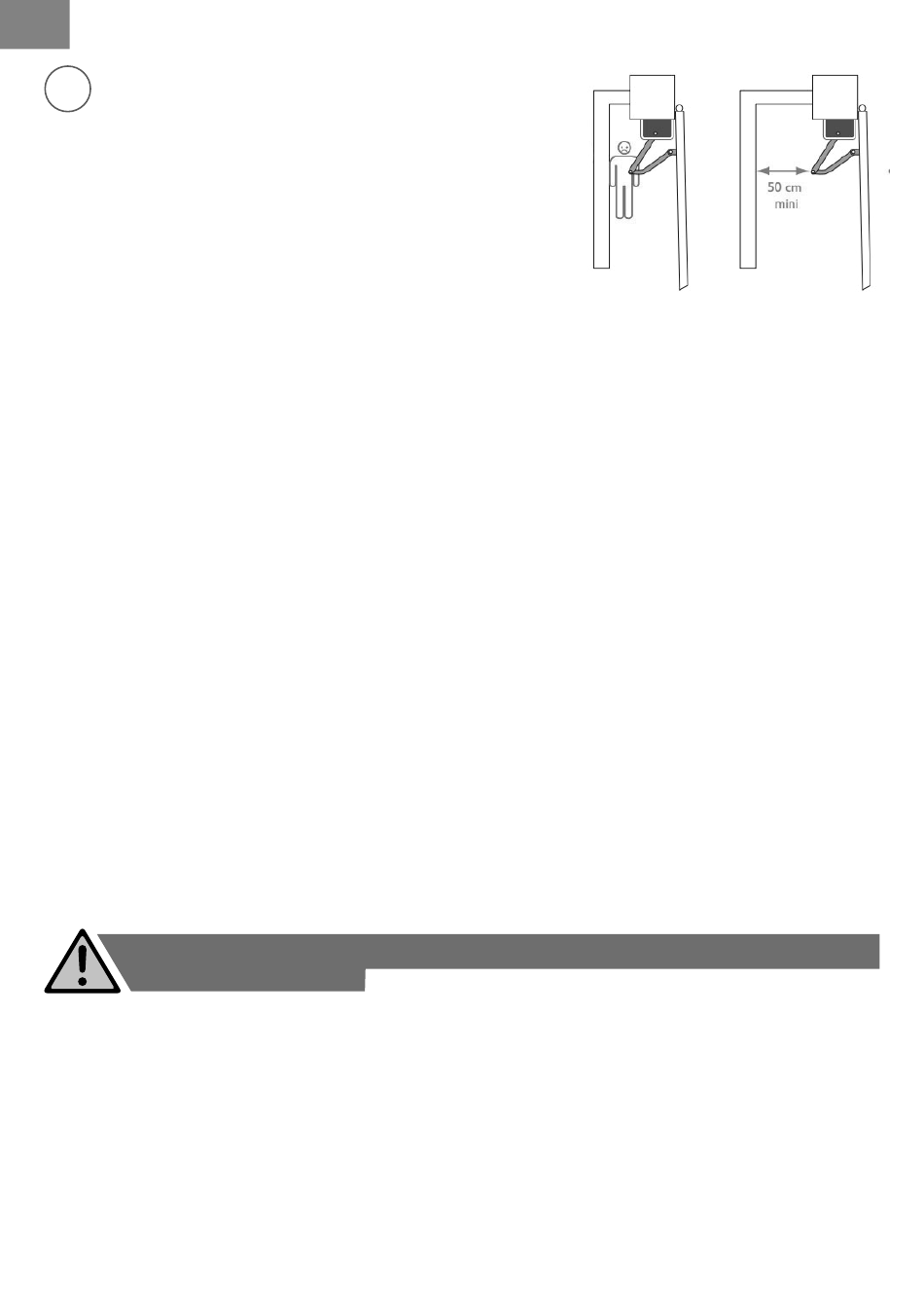

Suivant la confi guration du site où se trouve le portail
motorisé, il peut y avoir des zones d'emprisonnement entre
les battants en position ouverte et des parties fi xes situées
à proximité. Afi n de supprimer ces zones, il est obligatoire
de laisser une distance de sécurité de 50 cm minimum
entre la partie fi xe située à proximité et les parties mobiles
du portail motorisé.
Dans tous les cas :
Ne jamais laisser les enfants ou toutes personnes non formées utiliser les télécommandes afi n d'éviter
tout déclenchement involontaire du portail. Informez-les des dangers. La zone à proximité du portail ne
doit pas être une aire de jeux pour les enfants.
L'installateur doit former l'utilisateur au bon fonctionnement de son portail motorisé. L'avertir de tous
les risques et lui expliquer les solutions adaptées à son installation. Il est indispensable que toutes les
personnes susceptibles d'utiliser le portail soient averties des risques.
Il est précisé dans la norme EN12453 que le minimum de protection du bord primaire du portail dépend
du type de commande utilisé pour mettre le portail en mouvement.
Cet automatisme contient un système de commande par impulsion (un appui sur la télécommande
permet d'activer le portail). Cet automatisme est équipé d'un limiteur de force qui est conforme à
l'annexe A de la norme EN12453 dans le cadre d'une utilisation avec un portail conforme aux
spécifi cations données.
Les spécifi cations de la norme EN12453 permettent donc les 3 cas d'utilisation suivants ainsi que les
niveaux de protection minimum :
- actionneur par impulsion avec portail visible
Niveau de protection minimum : limiteur de force uniquement
- actionneur par impulsion avec portail non visible
Niveau de protection minimum : limiteur de force et 2 paires de photocellules pour protéger l'ouverture
et la fermeture
- commande automatique (fermeture automatique)
Niveau de protection minimum : limiteur de force et 1 paire de photocellule pour protéger la fermeture
automatique.
> RACCORDEMENT éLECTRIqUE ET MISE EN SERVICE
La norme EN 12445 établit les méthodes d'essai pour la vérifi cation des
automatismes de portail.
- La mise en oeuvre, les connexions électriques, et les réglages doivent être effectués dans les règles
de l'art par une personne qualifi ée et spécialisée selon les normes en vigueur dans le pays où est
installé ce produit (Nf C 15-100 pour la france).
- Utilisez du câble 2 x 1,5 mm2 (câble RO2V 1.5 mm²), au delà de 50 mètres, il est conseillé d'utiliser
du 2*2.5 mm² (câble RO2V 2.5 mm²) L'ensemble doit être protégé par un disjoncteur différentiel de
30 mA et une protection par disjoncteur bipolaire de 10A. Vérifi er la présence d'une borne « terre »
sur votre installation électrique. Prévoir un dispositif de coupure omnipolaire sur le réseau. Un bouton
d'arrêt d'urgence à proximité de l'automatisme est conseillé.
- Nous vous conseillons de compléter votre installation électrique avec un parasurtenseur.
- Les éléments du type éclairage de la zone de débattement du portail doivent être raccordés à la
terre ou être de type double isolation.
- Avant la mise en service assurez-vous que les capots et protections soient bien vissés ou bien emboîtés.
FR ::: 10
