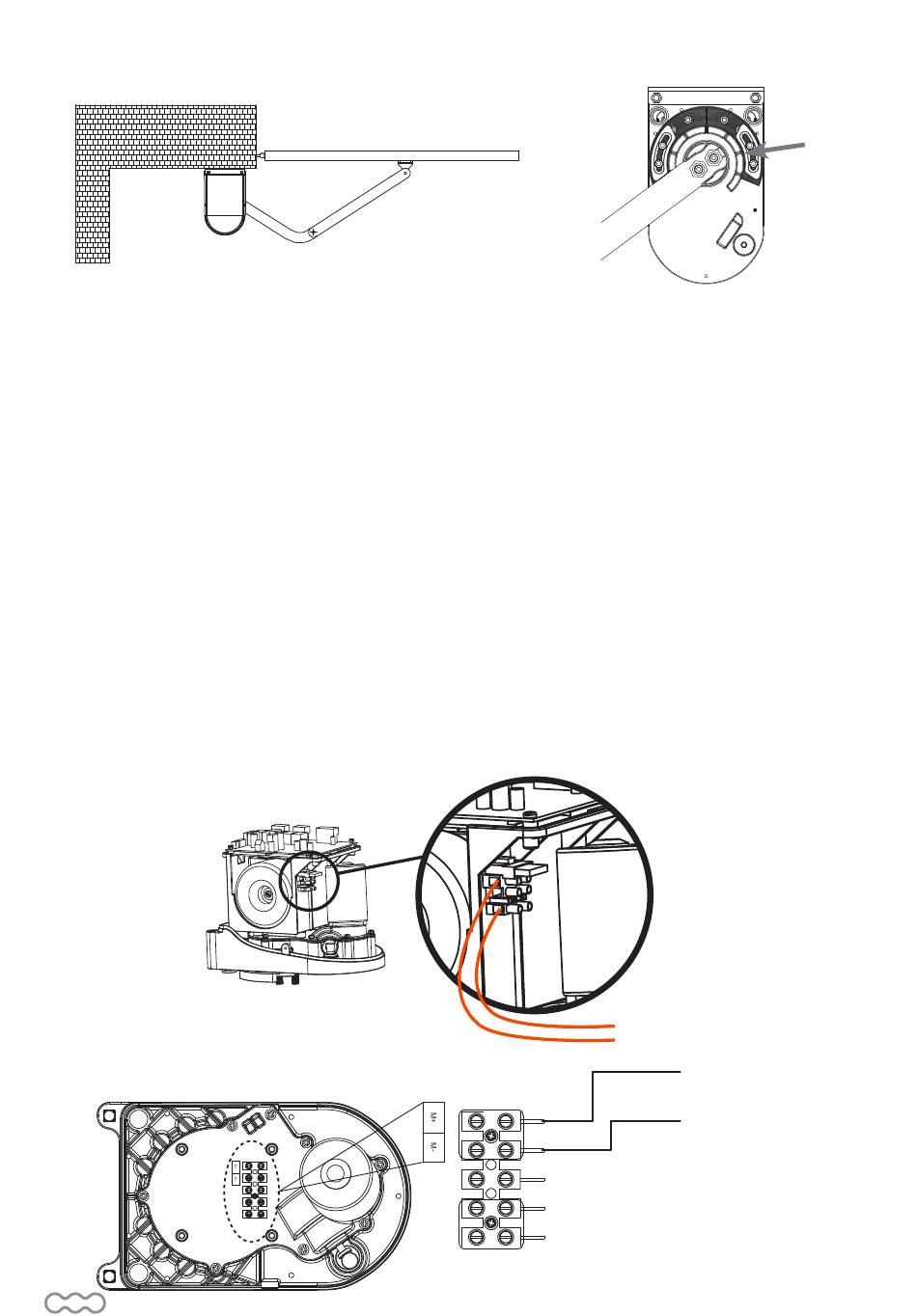

Ajustement porte ouverte : lorsque la position d'ouverture complète est définie, fixez la butée mécanique
correspondante.
8
3
12
C5- Déverrouillage d'urgence
1. Insérez la clé de déverrouillage dans la partie femelle sous le
moteur
2. Tournez la clé dans le sens horaire jusqu'à la butée sans forcer
3. Déverrouillez et manœuvrez votre portail.
* Il est possible que les moteurs soient difficiles à déverouiller
lors des premiers débrayages. Ce phénomène disparaitra après
quelques temps d'utilisation.
C6- Installation et raccordement
Raccordement de l'alimentation
Veuillez noter que les opérations de raccordement électrique doivent être effectués par un électricien qualifié en
suivant les étapes suivantes :
1.Assurez-vous que toutes vos connexions (moteurs, feu clignotant, antenne, photocellules, sélecteur à clé, etc
...) soient parfaitement effectuées avant de raccorder l'alimentation 230V sur le domino gris. Voir schéma (Figure
1 - page 4)
2.Veuillez-vous référer à la figure 1 (page 4) pour le raccordement de tous vos éléments.
8
3
12
Branchement des fils du moteur esclave
8
FR
6
7
6
7
B
A
6
7
9
12
10
9
12
C
D
M-
M+
10
9
230V
12
blanc
M-
jaune
M+
5
5
5
6
