Motorisation à crémaillères

Kit automatismos con cremalleras para puerta corredera

5 m

500 kg

Notice d'utilisation et d'installation

Manuale d'installazione e uso

Instruções de utilização e de instalação

OpenGate 3

Motorizzazione per cancello scorevolle

max

Installation and user manual

Instrucciones de uso e instalación

pour portail coulissant

Automation kit for sliding gates

MCO0108

Installation

Utilisation

faciles

Fiabilité

Moteur

silencieux

Carte

électronique

P501 BH

PCB V SCS

SUIVEZ LE GUIDE !

Pour l'installation et

plus d'explications.

V.042025 - IndJ

Sommaire des Matières pour SCS Sentinel OpenGate 3

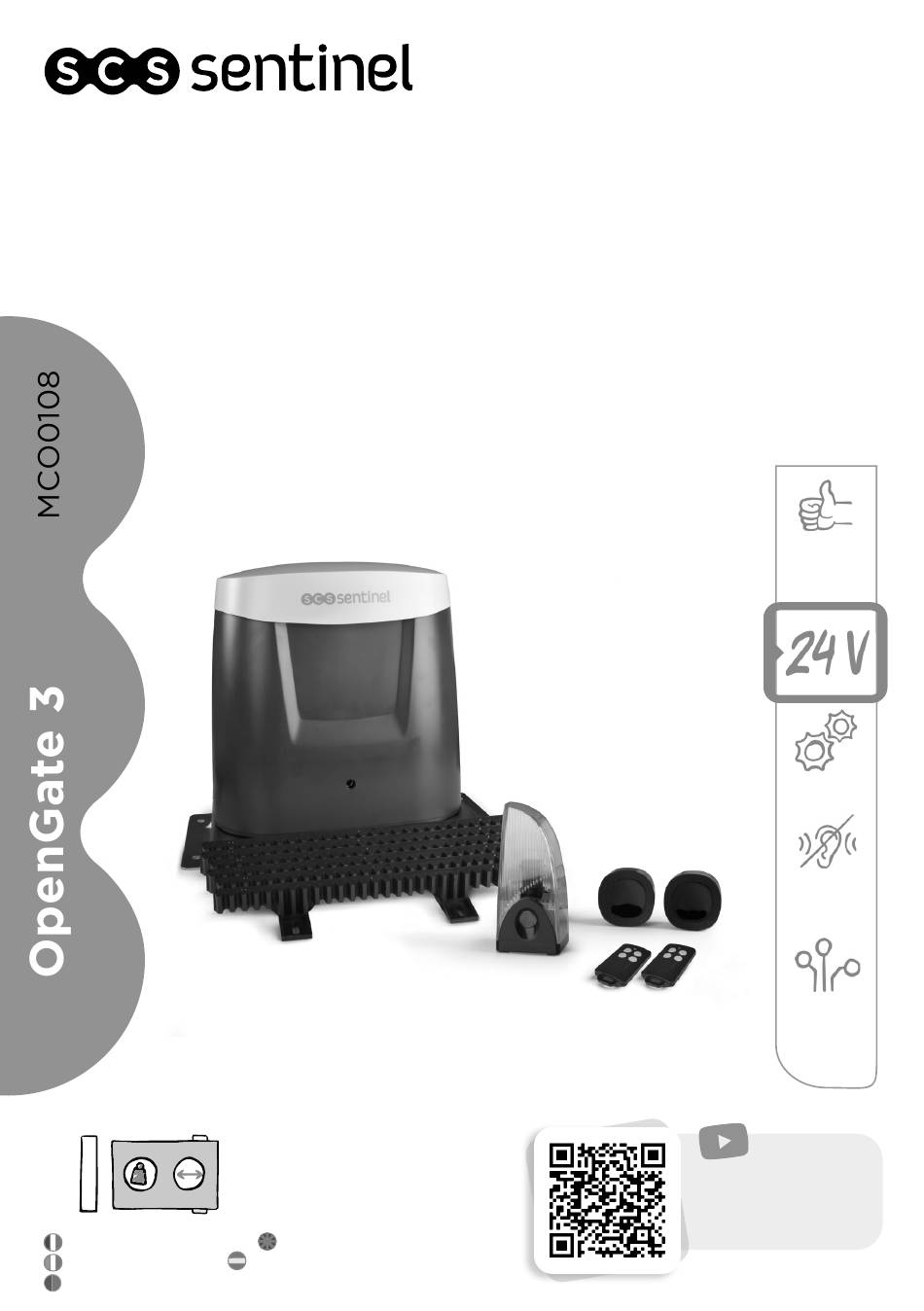

Page 1 OpenGate 3 MCO0108 Motorisation à crémaillères pour portail coulissant Automation kit for sliding gates Motorizzazione per cancello scorevolle Kit automatismos con cremalleras para puerta corredera Installation Utilisation faciles Fiabilité Moteur silencieux Carte électronique P501 BH PCB V SCS SUIVEZ LE GUIDE ! 500 kg Pour l’installation et...
Page 2 L’utilisateur final doit également être formé à l’utilisation en sécurité de l’appareil selon les instructions de ce manuel. INFORMATIONS AVANT L’INSTALLATION SCS SENTINEL atteste de la conformité de ses motori- Ce produit est uniquement destiné à l’automatisation sations aux normes et règles de sécurité pour les moto- d’un portail coulissant pour usage de type «résidentiel».
Page 3 UTILISATION DE LA MOTORISATION INSTALLATION DE LA MOTORISATION ATTENTION : Cet appareil peut être utilisé par des en- DANGER : La motorisation doit être décon- fants âgés d’au moins 8 ans et par des personnes ayant nectée de sa source d’alimentation pendant des capacités physiques, sensorielles, ou mentales ré- l’installation.
Page 4 Risques potentiels Il existe 2 risques potentiels identifiés ci-contre : Risque 1 Écrasement entre le pilier et le portail Prévention - Détection d’obstacle par le moteur. - Utilisation de photocellules. Photocellules STOP Risque 2 Écrasement entre le portail et une partie fixe Prévention - Blocage de l’accès à...
Page 5 B- DESCRIPTIF B- DESCRIPTIF B1- Contenu du kit Notice 1 moteur crémaillères (4m) 1 feu 2 photocellules 1 notice AAM0098 télécommandes clignotant AAM0036 AAM0121 avec antenne intégrée AAM0123 gabarit de pose support fins de course visserie clé de déverrouillage de fixation moteur métalliques 5 tours et + 5 tours et +...
Page 6 B3- Description de la motorisation Motoréducteur Fin de course Moteur 24V DC Batteries de secours (option) Déverrouillage Carte électronique Bornier de raccordement Transformateur 24V AC C- CÂBLAGE / INSTALLATION C- CÂBLAGE / INSTALLATION C1- Installation de l’automatisme Motorisation de portail coulissant 24V Télécommande 4 canaux Photocellules...
Page 7 Positionnez la plaque de support moteur pour déterminer les emplacements de vos perçages. Elle doit être parfaitement parallèle au portail : 320mm 260mm 35mm 320mm 10.5mm 352mm 384mm PILIER PILIER PORTAIL BUTÉE MÉCANIQUE DE VOTRE PORTAIL VUE DE DESSUS PILIER PILIER PORTAIL BUTÉE MÉCANIQUE...
Page 8 Percez votre support béton et installez vos 4 chevilles métalliques ou à scellement chimique pour fixer votre plaque de support moteur. Passez tous les câbles d’alimentation et d’accessoires. Assurez-vous à l’aide d’un niveau à bulle que la plaque de fixation du moteur soit bien de niveau. Positionnez votre moteur et boulonnez le avec les deux vis fournies.
Page 9 Vérifiez bien que la roue crantée de votre moteur occupe toute la surface de la crémaillère : VUE DE PROFIL PORTAIL MOTEUR CRÉMAILLÈRE ROUE RAIL ROUE DENTÉE Positionner les fins de course sur la crémaillère Les lamelles de fin de course doivent être positionnées en début et en fin de crémaillère.
Page 10 C4- Schéma de câblage câblage impératif en : 0.5 mm² ≥ photocellules bouton sélecteur poussoir à clé interphone Ouverture totale Ouverture totale clignotant ENTRÉE CONTACT SEC EXT+ EXT- Light +13.75 Stop Open Close LED1 LED2 Orange Vert Noir bleu blanc noir rouge P501 BH PCB1 VSCS...
Page 11 C5- Installation et raccordement Branchement de l’alimentation 230 volts Non utilisé...
Page 12 Photocellules Les photocellules sont des dispositifs de sécurité pour les portails automatiques. Elles sont composées d’un émetteur et d’un récepteur et elles se déclenchent lorsque la trajectoire du faisceau est interrompue. Si un obstacle est détecté, le portail s’arrête et s’ouvre légèrement permettant à l’obstacle d’être dégagé en toute sécurité.
Page 13 Feu clignotant Veillez à retirer tout emballage avant de procéder au branchement. presser Si vous souhaitez améliorer la portée de vos télécommandes, vous pouvez brancher l’antenne située dans le feu clignotant avec un câble coaxial type RG58 (non fourni). Dans ce cas, vous devez déconnecter l’antenne d’origine.
Page 14 D- RÉGLAGES / UTILISATION D- RÉGLAGES / UTILISATION D1- Télécommandes Programmer une télécommande : Pressez et maintenez 2 secondes la touche «RF-Learn» l’afficheur LED indique «CS». Appuyez ensuite sur n’importe quelle touche de votre télécommande, l’afficheur LED clignote 2 fois puis s’éteint.
Page 15 Appuyer 3 Sec Appuyer 1~3 Sec Appuyer 3 Sec LED1 LED2 Si votre portail part en ouverture au lancement de la programmation, arrêtez le programme en appuyant sur SET. LED3 «-L» apparait sur l’afficheur; attendez qu’il s’éteigne puis allez dans le programme 1 pour inverser le sens de rotation de votre portail (voir page suivante).
Page 16 D3- Réglages des fonctions programmables Pour entrer dans les réglages, maintenir la touche «SET» 5 secondes. Un «1» s’affiche. Faire défiler avec «UP» ou «DOWN» jusqu’à la fonction désirée, puis «SET» pour entrer dans la fonction. Ensuite, modifier la valeur avec «UP»...
Page 17 Distance du 65% de la distance ralentissement complète (non réglable) Vitesse de ralentissement (non réglable) Force de moteur (non réglable) Ouverture Cette fonction permet d’ajuster la partielle largeur de l’ouverture partielle. (ouverture piéton) Le réglage d’usine est « 8-2». Le feu clignote dès que le portail commence à...
Page 18 Pas de fonction Touche en haut à gauche Bouton de contrôle d’un appareil Touche en haut à externe Le réglage d’usine est « F-3 ». droite (sur la Touche en bas à télécommande) gauche* Touche en bas à droite* Inactives Paire de Le réglage d’usine est «...
Page 19 D4- Essais et vérification Veuillez soigneusement réaliser les vérifications ci-dessous : • Débloquez le motoréducteur avec la clé de déverrouillage. • Assurez-vous que le portail puisse être déplacé manuellement pendant les phases d’ouverture et de fermeture avec une force max 390N (40 kg environ). •...
Page 20 Feu clignotant Antenne intégrée OUI (câble coaxial non fourni) Ampoule LED E14 24V 1W (fournie) Câble alimentation 2 x 1 mm² (non fourni) Branchement ampoule non polarisé (carte électronique) Visserie fournie Ne pas alimenter en 230V Température de fonctionnement -20°C~+50°C Dimensions 74 x 167 x 59 mm Photocellules...
Page 21 F3- Conseils d’entretien S’assurer du bon fonctionnement des dispositifs Nettoyer l’intérieur et l’extérieur avec un de sécurité (photocellules, feu clignotant...) microfibre S’assurer du bon fonctionnement du débrayage Effectuer un débrayage, glisser sur manuel le rail aller et retour et verrouiller, 1 x par saison aucuns points durs lorsque votre portail coulisse.
Page 22 H- GARANTIE H- GARANTIE SCS Sentinel accorde à ce produit une garantie supérieure à la durée légale, en gage de qualité et de fiabilité. Il est impératif de garder une preuve d’achat durant toute la période de garantie. Conservez soigneusement le code-barre ainsi que votre justificatif d’achat, il vous sera demandé...
Page 23 J- DÉCLARATION DE CONFORMITÉ J- DÉCLARATION DE CONFORMITÉ Par la présente, SCS Sentinel déclare que ce produit est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 2014/53/UE et de la directive 2006/42/EC. La déclaration de conformité peut être consultée sur...
Page 24 Toutes les infos sur : www.scs-sentinel.com 110, rue Pierre-Gilles de Gennes 49300 Cholet - France...
Page 25 0<30sentinel WifiGate Module récepteur connecté pour motorisation •�\ Commande les motorisations à distance ✓ �--� '---� Compatible multi-marques Contrôle par la voix Notice d'utilisation et d'installation V.102024 - lndB...
Page 43 Interphone vidéo connecté filaire 2 fils 100m max Ecran tactile Contrôle à distance Photos/ vidéos 6 mélodies Gâche et portail Notice d’utilisation et d’installation V.082024 - IndA...
Page 44 Il appartient à l’acheteur de se renseigner auprès de la CNIL en cas de questionnement sur les conditions et les autorisations administratives nécessaires en cas d’usage en dehors d’un cadre strictement personnel. SCS Sentinel ne pourra être tenu responsable en cas d’utilisation de ce produit en dehors des lois et réglementations en vigueur.
Page 45 B2- Présentation du produit QRCode Port carte micro SD Écran tactile 7” Port carte Microphone micro SD 4 LED Infrarouges Vision Microphone nocturne Visière Caméra Porte étiquette Connecteurs Bouton d’appel Haut-parleur Ajuster le volume C- CÂBLAGE / INSTALLATION C- CÂBLAGE / INSTALLATION C1- Installation et raccordement Moniteur Platine de rue...
Page 46 Placer la bande d’étanchéité Après installation et test, placer un joint silicone transparent sans acide sur le haut et les côtés de la platine de rue (pas sur le bas) pour éviter tout risque d’infiltration. C2- Schéma de câblage Moniteur Brancher le blindage Platine de rue si le câble est blindé.
Page 47 D- UTILISATION D- UTILISATION D1- Appel depuis la platine de rue Réglages écran Durée de la sonnerie en cours (en secondes) Ouverture portail Ouverture gâche / serrure Enregistrer une vidéo Enregistrer une photo Décrocher / Raccrocher Retour à l’écran d’accueil (l’appel en absence ne sera pas signalé) D2- Écran principal...
Page 48 D3- Affichage des photos et vidéos Photos Afficher les photos du STOCKAGE moniteur STOCKAGE Supprimer une photo Retour à l’écran d’accueil D4- Mode silencieux Actif Inactif Mode silence STOCKAGE Plage horaire 00:00 to 00:00 D5- Affichage caméra Caméra Vous avez accès de chez vous à la vue de la platine de rue en cliquant sur l’icône caméra...
Page 49 E- RÉGLAGES E- RÉGLAGES Réinitialiser Réglages écran Wi-Fi Choix langue Supprimer toutes les Réglage date et heure (moniteur) photos et les vidéos Durée de fermeture Choix mélodie Retour à l’écran d’accueil du contact sec pour le portail Wi-Fi Mode hors-ligne Accéder à...
Page 50 Mélodie Rappel de sonnerie désactivé Rappel de sonnerie activé 3 mélodies premium avec rappel de sonnerie possible sur la platine de rue Choisir la durée de la sonnerie 30, 60 ou 90 secondes Sélectionner une mélodie Réinitialiser Cette fonction permet de rétablir toutes les données et tous les réglages initiaux de l’appareil.
Page 51 Réglage date et heure Sauvegarde sur carte micro SD Réglage Heure réseau date et heure automatique (si connexion Internet) < 2023 > F- CONFIGURATION DE L’APPLICATION F- CONFIGURATION DE L’APPLICATION Installation de l’application iSCS Sentinel Pour télécharger l’application, connectez-vous sur l’App Store ou le Play Store de votre smartphone. Recherche «iSCS Sentinel», cliquez ensuite sur Installer.
Page 52 Ajout du moniteur Brancher l’alimentation du moniteur et le placer à proximité du routeur Wi-Fi. Le téléphone doit être connecté au même réseau Wi-Fi que le moniteur et la WIFI localisation doit être activée. Certains matériaux peuvent réduire la portée du signal Wi-Fi.
Page 53 En cas d’échec lors de la connexion de l’appareil au Wi-Fi, une page d’erreur apparaît. Résolution en cas d’échec «répéter l’opération» fait revenir à la 2 étape. ème Si «répéter l’opération» ne fonctionne pas, appuyer sur «autre méthode» Vérifier ces 5 points. Cliquer sur «QR Code»...
Page 54 G- PARAMÉTRAGE G- PARAMÉTRAGE Réglages de l’application Appuyer sur Voir mon profil : pour accéder pour modifier aux réglages de les informations l’application. personnelles Pour ajouter une maison Créer une nouvelle maison. Renseigner les Cliquer sur champs et appuyer sur «TERMINER». Pour supprimer une maison Appuyer sur pour supprimer...
Page 55 Pour modifier une maison Modifier l’adresse. Appuyer sur Paramètres de notifications Appuyer sur «Activer les notifications» pour activer la totalité Appuyer sur des notifications. pour accéder aux Sinon appuyer sur paramètres de les notifications notifications. souhaitées. Utilisation de l’application Activer le plein écran (basculer le Activer...
Page 56 Appuyer Visionner pour ce qu’il modifier les s’est passé. paramètres du visiophone. Enregistrer Enregistrer une vidéo une photo Par défaut, le visiophone apparaîtra dès l’ouverture de l’application dans la liste des favoris. Appuyer sur Appuyer sur pour ajouter/supprimer le réglages de visiophone des favoris.
Page 57 Scénarios Pour Pour Par défaut, sélectionner sélectionner le scénario une ou des un ou des apparaîtra actions évènements dans la liste (appareil, déclencheurs des favoris. notification ou (appareil, date/ délai) appuyer heure ou lieu) sur + appuyer sur + Ajouter des invités Le scénario est activé...
Page 58 H - CARACTÉRISTIQUES TECHNIQUES H - CARACTÉRISTIQUES TECHNIQUES Moniteur Alimentation 15V DC 0.8A 12W Ecran Ecran tactile 7’’ TFT LCD Résolution LCD 1024 x 600 px 14 Mo. Une fois la mémoire pleine, Mémoire interne (photos) la nouvelle photo remplacera automatiquement la plus ancienne 4 Go - 32 Go classe 4 - 10 (non fournie) Mémoire externe possible sur carte micro SD...
Page 59 (services) J- GARANTIE J- GARANTIE SCS Sentinel accorde à ce produit une garantie supérieure à la durée légale, en gage de qualité et de fiabilité. Il est impératif de garder une preuve d’achat durant toute la période de garantie.
Page 60 L- DÉCLARATION DE CONFORMITÉ L- DÉCLARATION DE CONFORMITÉ Par la présente, SCS Sentinel déclare que ce produit est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 2014/53/UE. La déclaration de conformité peut être consultée sur le site :...
Page 61 Toutes les infos sur : www.scs-sentinel.com 110, rue Pierre-Gilles de Gennes 49300 Cholet - France...
